IF50.5｜PST–PMW多层电容器实现跨室温电卡制冷

未退火PST–PMW多层电容器在室温上下均展现约3 K电卡效应，效率达70–90%。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

电卡（EC）效应指铁电材料在电场驱动下发生相变时产生的可逆温度变化，可用于固态制冷。现有EC原型多基于PbSc0.5Ta0.5O3（PST）多层电容器（MLC），但PST居里温度高于室温，只能在室温以上工作，且需长达42天的退火处理以获得高B位有序度，从而最大化潜热。已有研究尝试通过B位无序或固溶体改性降低居里温度，但所得EC效应较小（≤1.6 K），或仅在单层薄膜中实现，难以实际应用。因此，开发一种无需退火、居里温度可调且EC效应足够大的块体材料，是实现跨室温电卡制冷的关键。

科学问题

卡在哪里： 现有PST基MLC只能在室温以上工作，无法用于冷却至室温以下；而其他材料体系在室温附近EC效应小或符号改变，热力学上不可行。同时，PST需要昂贵的长时间退火来恢复B位有序，限制了规模化生产。

本文要回答： 本文旨在通过PST与PbMg0.5W0.5O3（PMW）的固溶体，在无需退火的情况下，将居里温度降至室温以下，同时保持高B位有序和大的EC效应，实现跨室温的高效电卡制冷。

技术路线

作者主要用了：XRD、HAADF-STEM、DSC、介电谱、间接Maxwell法、直接量热法、热电偶测温。

作者首先通过固相反应和流延法制备了19层PST–PMW多层电容器，并利用XRD和HAADF-STEM确认了高B位有序度。随后，通过DSC和介电谱表征了相变温度和弛豫行为。EC性能通过间接Maxwell法（基于绝热极化-电场测量）和直接量热法（等温量热和绝热温度跳变）进行系统评估。最后，基于熵图构建了Brayton-like循环，计算了制冷效率。图1展示了MLC结构、晶体结构和原子尺度B位有序的STEM证据，为后续性能分析奠定材料基础。

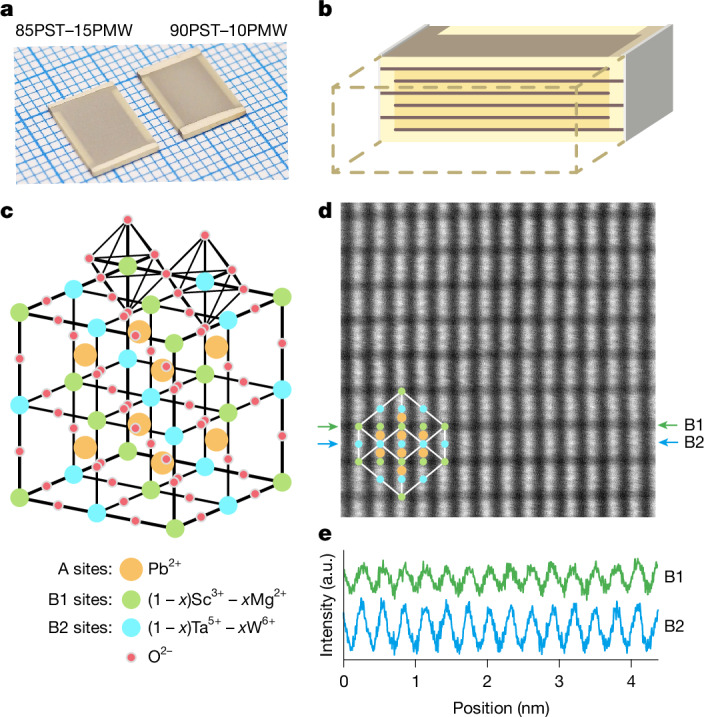

图 1　Fig. 1。图1展示MLC实物照片、结构示意图、晶体结构和原子尺度STEM图像。HAADF-STEM图像中B2位（Ta/W）柱强度比B1位（Sc/Mg）柱高136%，线剖面显示0.30 nm周期，与晶格参数吻合，直接证实了高B位有序，这是无需退火即可获得大潜热的关键。

核心亮点

亮点 1｜PMW稀释降低居里温度且保持高B位有序

通过将PST与PMW固溶，作者成功将居里温度从PST的约295 K降至85PST–15PMW的230 K和90PST–10PMW的242 K。XRD显示B位有序参数S111分别高达0.99和0.97，HAADF-STEM图像中B2位（Ta/W）柱强度比B1位（Sc/Mg）柱高136%，证实高B位有序。这种有序源于价态和尺寸失配的夸大，且无需退火即可在1250°C烧结后保留。这为在室温以下获得大潜热提供了结构基础。

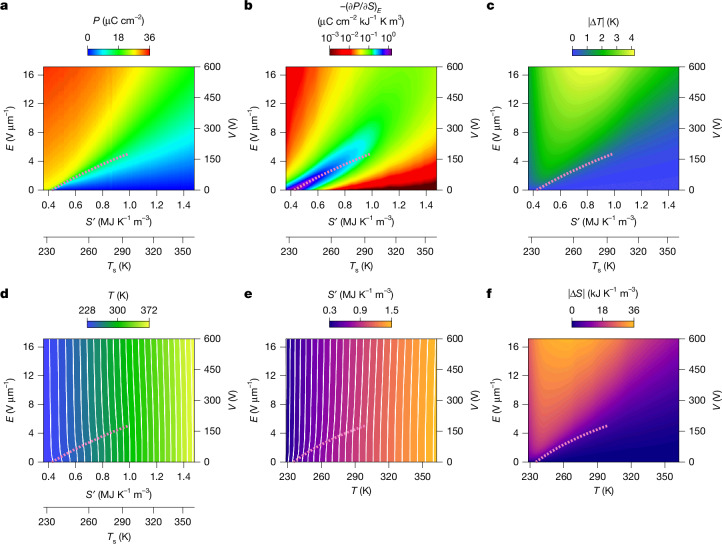

图 2　Fig. 2。图2通过间接法构建熵图。a为不同温度下的极化-熵曲线；b为-(∂P/∂S)E图；c为绝热温变ΔT(S′,E)；d为绝对温度T(S′,E)；e为熵S′(T,E)；f为等温熵变ΔS(T,E)。相边界（粉色虚线）终止于室温临界点（299 K, 5.0 V μm−1），超临界驱动在宽温区产生大EC效应。

亮点 2｜间接法揭示跨室温大电卡效应

基于绝热极化-电场数据构建的熵图显示，85PST–15PMW在600 V（17.1 V μm−1）驱动下，峰值绝热温变|ΔT|约4 K，等温熵变|ΔS|约34 kJ K−1 m−3，等温热量|Q|约9 MJ m−3。相边界在室温附近存在临界点（299 K, 5.0 V μm−1），超临界驱动可在宽温区产生大EC效应。值得注意的是，|ΔS|比零场相变熵变|ΔS0|高出160%，表明未转变相和已转变相中的EC贡献显著。

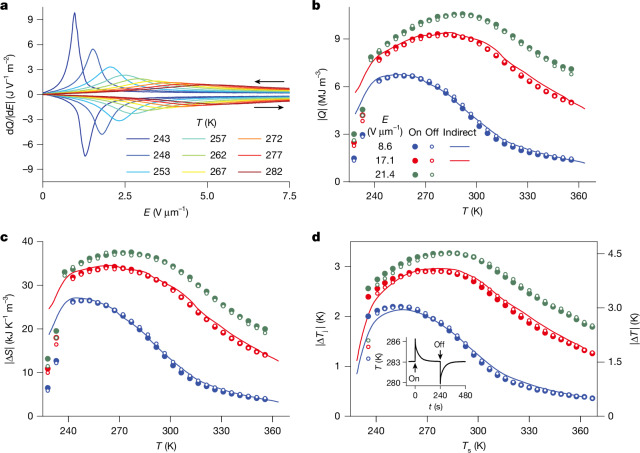

图 3　Fig. 3。图3比较直接和间接EC测量。a为微分热dQ/|dE|随电场变化，显示相变场随温度升高而增大；b和c为等温热量|Q|和熵变|ΔS|随温度变化，直接测量与间接预测吻合；d为直接测量的温度跳变|ΔTj|（左轴）和间接预测的|ΔT|（右轴），拟合得到|ΔTj| ≈ 0.72|ΔT|。

亮点 3｜直接量热和测温证实约3 K温变

等温量热测量显示，在21.4 V μm−1（750 V）下，峰值|Q|约10 MJ m−3，与间接法预测一致。绝热温度跳变测量中，85PST–15PMW在17.1 V μm−1下峰值|ΔTj|约3 K，且场施加和移除时结果对称。通过拟合得到|ΔTj| ≈ 0.72|ΔT|，其中热化因子f1=0.85，f2≈0.85，推算出活性层实际|ΔT|可达4.5 K。这些直接测量验证了间接法的可靠性，并表明EC效应高度可逆。

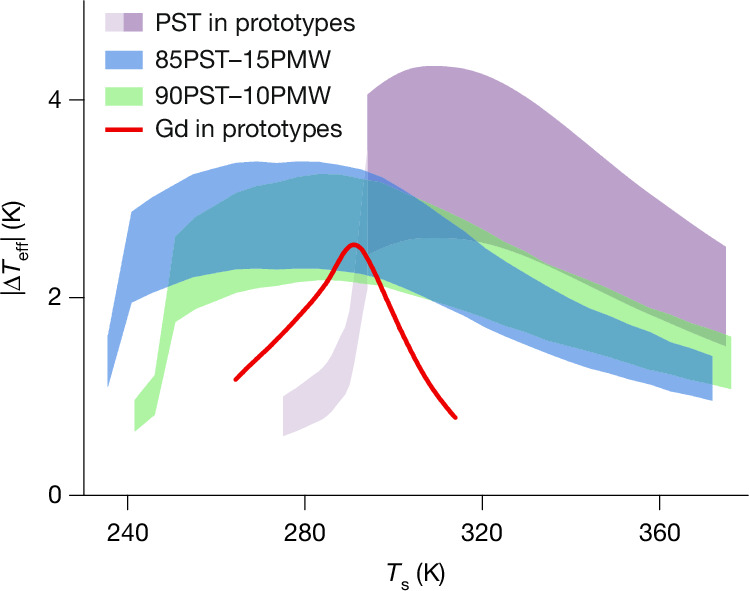

图 4　Fig. 4。图4比较不同材料的有效温变|ΔTeff|。85PST–15PMW和90PST–10PMW在230 K至室温以上均保持约3 K的有效温变，而PST仅在室温以上有效。磁热材料Gd球在1.4 T磁场下温变较小且温区窄。这表明PST–PMW在跨室温制冷中具有优势。

亮点 4｜有效温变和疲劳性能优异

考虑热化后，85PST–15PMW和90PST–10PMW的有效温变|ΔTeff|上限分别为3.4 K和3.2 K，下限约1.9 K，在230 K至室温以上均保持较大值，而PST仅在室温以上有效。疲劳测试中，600 V电压施加超过1.5×10^7次后，EC性能无下降。这表明PST–PMW MLC具有长期稳定性，适合实际制冷循环。

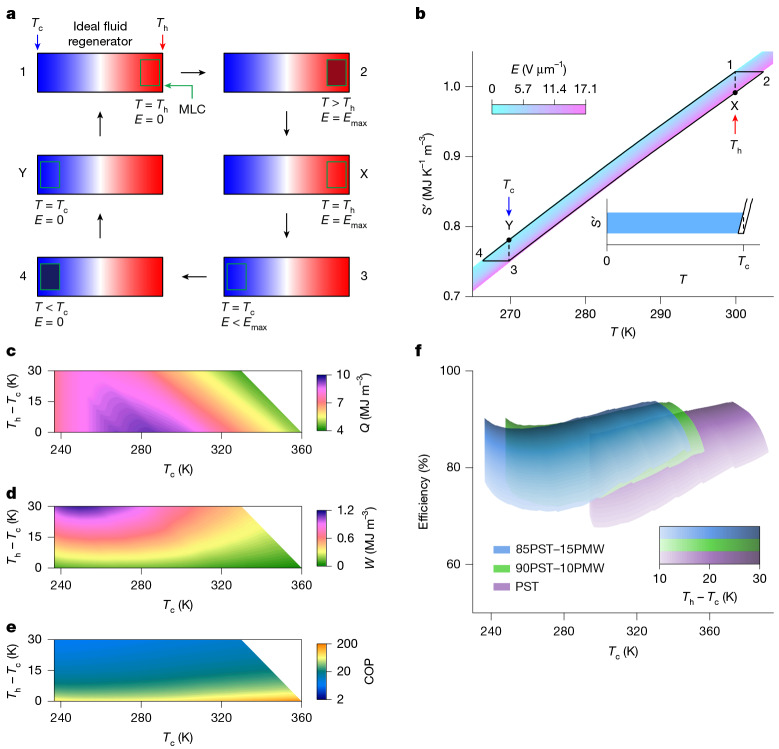

图 5　Fig. 5。图5展示基于熵图的Brayton-like循环分析。a和b为循环示意图和E(T,S′)图；c–f分别为热量Q、功W、COP和效率随温度跨度和冷端温度的变化。效率可达卡诺极限的70–90%，表明PST–PMW MLC在理想回热器中具有高制冷效率。

亮点 5｜Brayton循环效率达70–90%

基于熵图构建的平衡Brayton-like循环中，85PST–15PMW在温度跨度10–30 K时，循环效率为卡诺极限的70–90%。最大冷却功率密度为77.7 mW每MLC（0.25 Hz）。与PST相比，PST–PMW在稍低EC效应下因工作温度降低而获得略高效率。若将现有原型中的PST替换为PST–PMW，可在保持效率的同时将冷却温度扩展至230 K。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： XRD、HAADF-STEM、DSC、介电谱、间接Maxwell法、直接量热法、热电偶测温
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事电卡材料、固态制冷或铁电相变研究的科研人员和研究生。

带走一句

通过价态-尺寸烧结和铁电-反铁电固溶策略，可在无需退火的情况下调控居里温度并保持大电卡效应，为固态制冷材料设计提供了新思路。
