IF50.5｜电极电子态密度主导界面电子转移重组能

石墨烯掺杂实验揭示电极金属性通过镜像电荷调控重组能，颠覆传统认识。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

电子转移（ET）反应是能量转换和化学转化的核心，其速率由Marcus理论中的重组能（λ）决定。传统观点认为，在电极-电解液界面，重组能主要来自电解液一侧的核重排（如溶剂极化），而电极的电子态密度（DOS）仅通过提供热可及通道数量来影响ET速率。然而，分子动力学模拟早已预测电极的镜像电荷相互作用会改变λ，且近期在扭曲双层石墨烯等莫尔电极中的实验发现，仅考虑DOS通道数无法解释ET速率的大幅变化，暗示电极电子结构可能直接参与重组能。

科学问题

卡在哪里： 现有Marcus-Hush-Chidsey（MHC）框架将电极DOS仅视为增加反应通道，无法定量解释低维材料中ET速率随掺杂或缺陷的剧烈变化，甚至高估速率一个数量级以上。电极自身的电子屏蔽能力（即金属性）如何影响重组能，缺乏直接的实验证据和系统的理论模型。

本文要回答： 本文旨在通过实验直接调控石墨烯的DOS，系统测量外层电子转移速率，验证电极金属性是否通过镜像电荷效应显著改变重组能，并建立包含电极电子结构的定量模型。

技术路线

作者主要用了：SECCM、范德华异质结、Raman、Hall测量、COMSOL模拟、Thomas-Fermi理论。

作者构建了MLG/hBN/RuCl3（或WSe2）范德华异质结，利用RuCl3或WSe2作为固态掺杂剂，通过改变hBN间隔层厚度来连续调控石墨烯的载流子浓度和DOS。使用扫描电化学池显微镜（SECCM）测量外层电子转移探针[Ru(NH3)6]3+/2+的稳态伏安曲线，结合COMSOL有限元模拟提取标准速率常数k0。同时用Raman光谱和Hall效应测量定量载流子密度，建立k0与化学势μ的关系。理论方面，基于Thomas-Fermi屏蔽长度推导出依赖DOS的重组能λ(μ)，并与MHC模型对比。

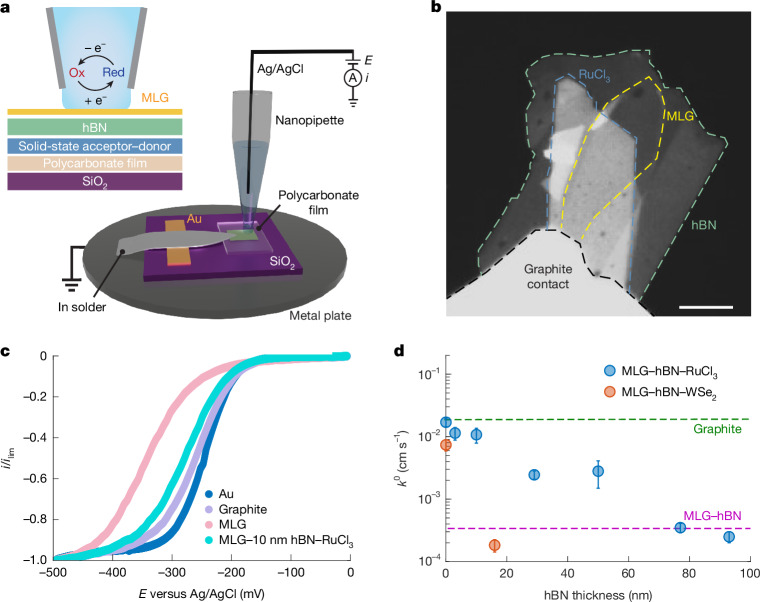

图 1　Fig. 1。图1展示SECCM测量示意图和器件结构，以及不同电极上的稳态伏安曲线。关键对比：MLG-hBN-RuCl3的E1/2正移且电流接近极限扩散电流，表明动力学显著增强。d图显示k0随hBN厚度增加而下降，RuCl3效应持续到50 nm以上，而WSe2在20 nm后消失。

核心亮点

亮点 1｜hBN厚度调控掺杂与ET速率

通过改变hBN间隔层厚度（3-120 nm），RuCl3诱导的空穴掺杂使石墨烯k0提升近两个数量级，接近块体石墨。即使50 nm hBN仍可测到增强，而WSe2的电子掺杂效应在20 nm后消失。Raman G峰位移和Hall测量显示，薄hBN（<20 nm）时掺杂超过理论预测，归因于hBN缺陷介导的电荷转移，荧光淬灭实验支持这一机制。

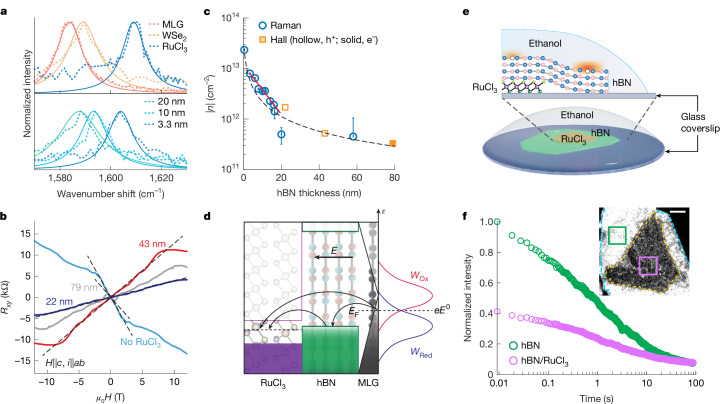

图 2　Fig. 2。图2a显示Raman G峰位移随hBN厚度变化，RuCl3掺杂强于WSe2，且薄hBN时位移更大。b图Hall电阻测量显示不同hBN厚度下MLG的载流子类型和浓度，22 nm和43 nm为空穴掺杂，79 nm为电子掺杂。c图汇总载流子密度，实验与理论在厚hBN时吻合，薄hBN时偏差归因于缺陷。e-f图显示RuCl3淬灭hBN缺陷荧光，支持缺陷介导掺杂。

亮点 2｜DOS依赖的重组能主导速率变化

将实验k0对化学势μ作图，固定λ=0.82 eV的MHC模型仅预测5-10倍增强，远低于实验观察。引入λ(μ)后，模型与实验定量吻合。λ(μ)随金属性增加（DOS增大）而减小，从低掺杂时的约1.2 eV降至高掺杂时的0.82 eV（金属电极值）。模拟显示，低DOS时镜像电荷分布弥散，导致重组能增大，活化自由能升高。

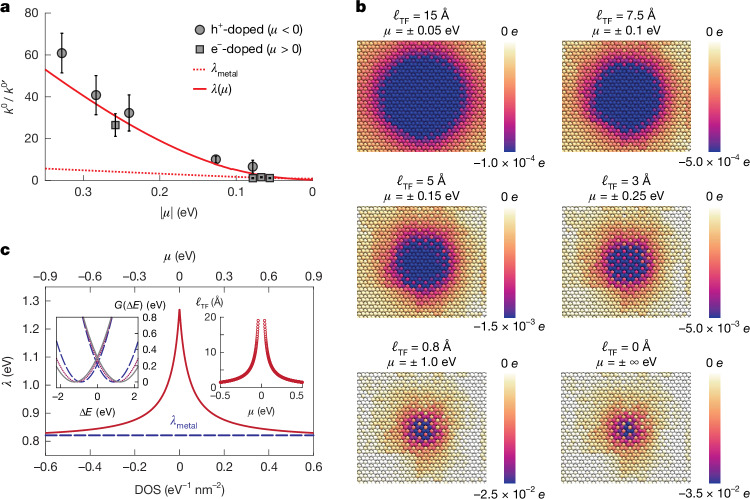

图 3　Fig. 3。图3a将实验k0/k0'对μ作图，MHC模型（红虚线）预测的增强远小于实验，而包含λ(μ)的模型（红实线）与数据吻合。b图模拟不同μ下电极对点电荷的镜像电荷分布，显示低DOS时电荷弥散。c图展示λ(μ)随μ增大而减小，并给出自由能面随μ的变化，表明活化能垒降低。

亮点 3｜非绝热电子转移机制确认

通过对比绝热与非绝热模型，作者证明[Ru(NH3)6]3+/2+在石墨烯上的ET处于非绝热极限，电子耦合V很小。绝热模型在强耦合下预测的速率增强远小于实验值，且无法解释DOS依赖。这支持了使用Fermi黄金规则和Marcus理论处理该体系，并强调了电极电子结构对λ的直接影响。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： SECCM、范德华异质结、Raman、Hall测量、COMSOL模拟、Thomas-Fermi理论
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事电化学、界面科学、低维材料或能源转换研究的科研人员和研究生。

带走一句

分析界面电子转移时，不能只把电极DOS当作通道数，必须考虑其对重组能的贡献，尤其在低维或半导体电极中。
