IF50.5｜量子扭转显微镜直接成像魔角石墨烯相互作用重塑的平带

首次在动量空间直接观测到魔角石墨烯平带被相互作用重塑，揭示轻重电子共存与狄拉克复兴的微观起源。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

魔角扭曲双层石墨烯（MATBG）因其平带导致的关联绝缘态、陈绝缘态、超导等丰富量子相而备受关注。然而，其电子态的本质长期存在争议：压缩率和谱学测量显示类似巡游电子的狄拉克级联行为，而熵测量则表明几乎所有电子都表现为局域磁矩。理论发展出拓扑重费米子（THF）和莫特半金属框架，提出平带中同时存在局域的重电子（f电子）和巡游的轻电子（c电子），二者占据动量空间不同区域。但此前缺乏高分辨率动量空间探针，无法直接验证这一图像。

科学问题

卡在哪里： 此前纳米角分辨光电子能谱仅能粗略证实平带存在，无法分辨其动量空间精细结构。MATBG电子双重性（局域与巡游行为共存）的微观起源一直缺乏直接实验证据，平带在相互作用下的具体形貌、轻重电子如何随掺杂演化等关键问题悬而未决。

本文要回答： 利用量子扭转显微镜直接成像MATBG的相互作用能带，揭示平带在动量空间的结构及其随掺杂的演化，阐明电子双重性的起源。

技术路线

作者主要用了：量子扭转显微镜（QTM）、动量分辨隧穿谱、导电AFM、理论建模。

作者利用量子扭转显微镜（QTM）在4K下对单层石墨烯探针与TBG样品进行动量分辨隧穿测量。通过连续调节探针与TBG顶层的相对角度θQTM，扫描动量空间轨迹Γ–KT–M–KB–Γ，同时测量微分电导dI/dV随偏压Vb的变化，直接映射TBG能带结构。实验先在θTBG=1.2°（略大于魔角）验证单粒子BM模型，再聚焦θTBG=1.1°（魔角区域）对比相互作用效应。进一步通过改变背栅电压调控填充因子ν，系统研究能带随掺杂的演化，并结合理论计算（BM模型、THF模型、toy model）解释观测现象。

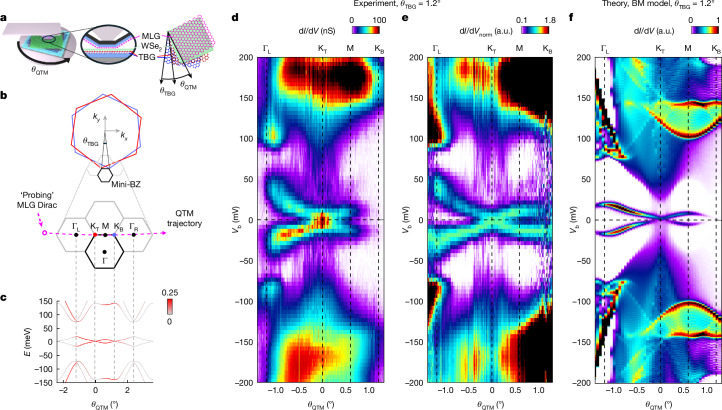

图 1　Fig. 1。图1展示QTM实验装置示意图及θTBG=1.2°时的能带测量。a为QTM结构，b为动量空间示意图，c为BM模型计算的能带，d和e为实测dI/dV及归一化结果，显示狄拉克点位于KT，费米速度降低，平带在Γ处宽度最大。f为理论模拟，与实验吻合良好，验证了单粒子模型在非魔角区域的适用性。

核心亮点

亮点 1｜魔角平带被相互作用完全重塑

在θTBG=1.1°时，QTM测得的平带与单粒子BM模型预测截然不同：在大部分动量空间，平带极其平坦（宽度约4 meV），且被约35 meV的能隙分开；但在Γ点附近能隙闭合，出现色散。这与θTBG=1.2°时观测到的狄拉克点（费米速度约为单层石墨烯的1/7）形成鲜明对比。通过拟合dI/dV强度随动量的变化，作者提取了隧穿矩阵元信息，发现AA/AB堆叠比w0/w1=0.6时理论与实验吻合最佳，偏离文献常用值0.8，可能对MATBG的理论预测有重要影响。

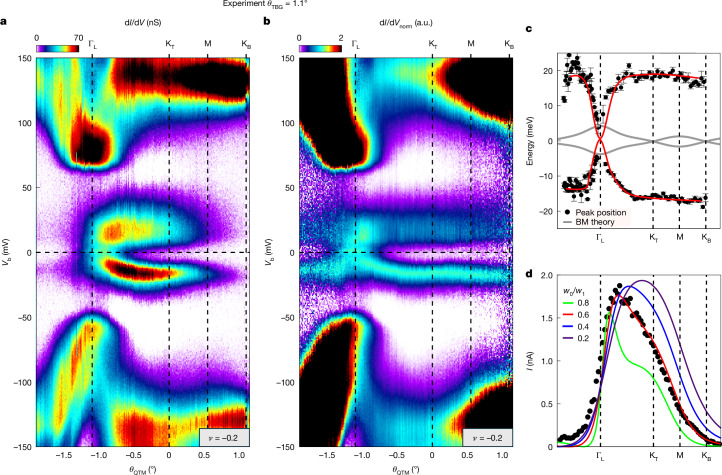

图 2　Fig. 2。图2展示θTBG=1.1°魔角区域的能带测量。a和b为dI/dV及归一化结果，显示两个极其平坦的能带被约35 meV能隙分开，但在Γ点附近能隙闭合。c为提取的能带色散，与BM模型（灰线）差异显著，表明相互作用重塑了能带。d为平带峰强度Ipeak随θQTM的变化，与w0/w1=0.6的理论预测吻合，揭示了隧穿矩阵元信息。

亮点 2｜轻重电子共存于同一平带

在魔角区域，平带在Γ点附近表现出色散和零能隙，符合轻的c电子特征；而在其余大部分动量空间，平带极其平坦且存在能隙，符合重的f电子特征。这一动量依赖的电子特性直接支持THF和莫特半金属模型的核心图像。作者进一步通过分析零偏压dI/dV随θQTM和填充因子ν的变化（图5），发现重电子平带表现为跨越宽动量范围的水平特征，其谱权重随ν以Δν≈1周期性振荡，对应级联行为；而轻电子区域随掺杂扩大，重电子区域缩小，表明电荷在两类电子间重新分配。

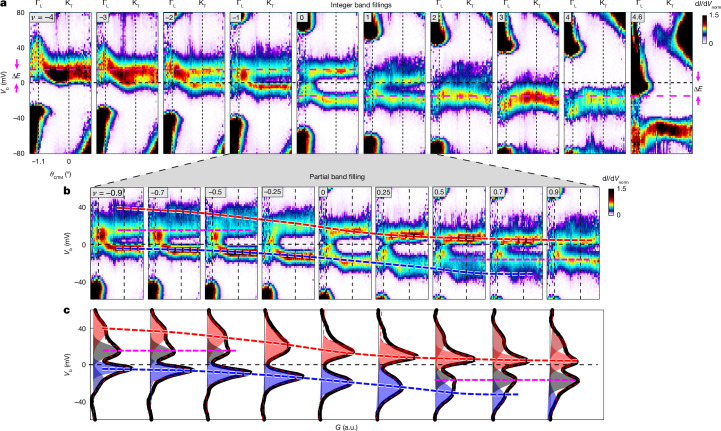

图 3　Fig. 3。图3展示不同整数填充因子下的能带演化。a为ν=-4到4及ν=4.6的dI/dVnorm图，显示平带在大多数动量空间保持平坦，但在Γ点附近发生拉伸：ν=-4时Γ点为峰，ν=4时为谷。b为部分填充（ν=-0.9到0.9）的演化，显示级联行为。c为动量平均谱及其高斯分解，清晰展示Hubbard带的出现和移动。

亮点 3｜哈特里势驱动Γ点能带拉伸

随着填充因子ν从-4变化到4，Γ点附近的能带发生显著拉伸：在ν=-4时表现为峰，在ν=4时变为谷，能量移动幅度达42-54 meV。作者将这一现象归因于动量依赖的哈特里势响应：f电子波函数局域在AA堆叠区域，与哈特里势重叠大，能量移动强；而Γ点附近的c电子波函数扩展且避开AA区域，能量移动弱。当能量以费米能级为参考时，这种差异表现为Γ点附近的能带拉伸。该观测首次直接证实了哈特里驱动的能带形变，并提供了波函数实空间结构的动量分辨信息。

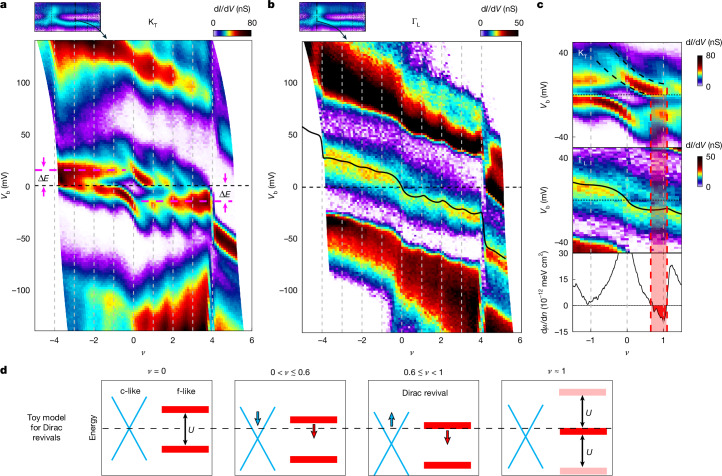

图 4　Fig. 4。图4展示在KT点和Γ点的填充依赖谱学。a为KT点dI/dV随ν和Vb的变化，显示清晰的级联行为，且存在约±15 meV的固定能量激发（紫色虚线）。b为Γ点谱学，无级联，峰位置随ν移动且与-μ(ν)（黑线）吻合。c对比KT峰、Γ峰和逆压缩率，显示在ν≈0.6处Γ峰反转与逆压缩率变号相关。d为toy model示意图，解释狄拉克复兴机制。

亮点 4｜狄拉克复兴源于轻重电子电荷转移

在Γ点测量的dI/dV峰随填充因子ν的演化与压缩率测量得到的化学势-μ(ν)高度吻合，包括在整数填充处的摆动。作者结合KT点的级联行为，发现当KT点平带接近费米能级时，Γ点峰能量反转方向，与逆压缩率符号变化一致。这被解释为轻c电子与重f电子之间的电荷转移：当f电子平带开始填充时，c电子被部分耗尽，导致狄拉克点向费米能级回移，即“狄拉克复兴”。一个简单的toy model（包含c电子狄拉克色散、f电子平带及c-f库仑排斥W）成功复现了这一现象，表明复兴源于轻重电子间的竞争，而非原先认为的味对称性破缺。

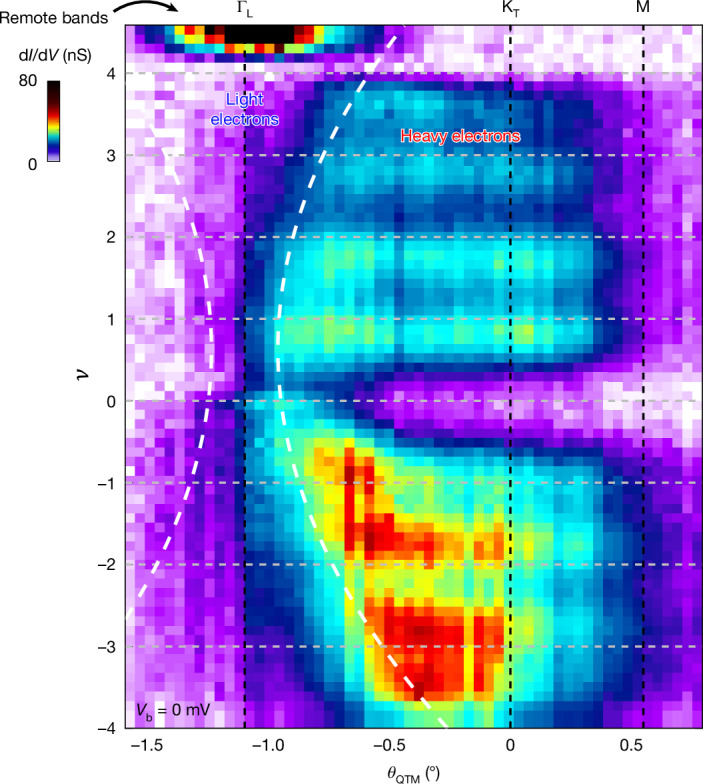

图 5　Fig. 5。图5展示零偏压dI/dV随θQTM和ν的变化，反映费米能级处的谱权重分布。重电子平带表现为水平特征，谱权重随ν周期性振荡（Δν≈1），对应级联。水平特征随ν增大而变短（白色虚线），表明重电子区域缩小，轻电子区域扩大，直观展示轻重电子随掺杂的电荷转移。

亮点 5｜发现约15 meV的低能激发

在平带区域（非Γ点）的谱学测量中，作者发现一个能量固定在约15 meV（空穴掺杂）或-15 meV（电子掺杂）的激发，其能量不随填充因子变化。该激发在Γ点处缺失，表明与重电子相关。在样品不同位置（间隔数微米）和不同器件中均观测到相同能量尺度，且与局部应变无相关性，排除了应变诱导的单粒子劈裂。这一激发未被现有理论模型（包括THF、莫特半金属等）所预言，可能代表一个未被考虑的集体模式或内禀自由度，对理解MATBG的关联和超导行为具有重要意义。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 量子扭转显微镜（QTM）、动量分辨隧穿谱、导电AFM、理论建模
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事魔角石墨烯、强关联电子体系或先进谱学技术的研究者。

带走一句

动量分辨谱学能直接区分平带中轻重电子组分，为关联体系能带结构研究提供了新范式。
