IF50.5｜应变工程揭示双层镍酸盐超导的结构关键

压缩应变提升镍氧八面体对称性，抑制t2g轨道杂化，是超导关键。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

高压下块体La3Ni2O7和压缩应变外延薄膜中均发现高温超导，但原子尺度结构变化与超导的关系尚未明确。此前研究认为Ni–O键角、晶格常数等细微变化可能驱动超导，但缺乏直接实验证据。由于高压下难以进行原子级结构表征，应变稳定的薄膜为研究提供了平台。本文利用多片层电子叠层衍射（MEP）技术，直接测量了不同衬底上生长的La3Ni2O7薄膜的原子尺度结构，包括Ni–O键角、键长和晶格常数，并与块体高压结构进行比较。

科学问题

卡在哪里： 此前研究无法在高压下直接观测原子结构，且对哪些具体结构畸变（如Ni–O键角变化、八面体旋转）对超导至关重要缺乏共识。应变薄膜虽可稳定超导相，但不同应变下原子尺度结构演化及其与超导的关联尚未系统研究。

本文要回答： 本文旨在通过原子级结构表征，揭示应变La3Ni2O7薄膜中Ni–O八面体畸变与超导的关系，并找出与高压块体超导共有的结构特征。

技术路线

作者主要用了：多片层电子叠层衍射、扫描透射电子显微镜、X射线衍射、密度泛函理论。

作者在不同衬底上外延生长La3Ni2O7薄膜，获得从压缩到拉伸的应变系列。利用MEP直接解析阳离子和氧亚晶格，测量Ni–O键角和键长。结合XRD和ADF-STEM获得晶格常数。通过DFT计算和八面体畸变分解框架，分离不同结构畸变对电子结构的影响。

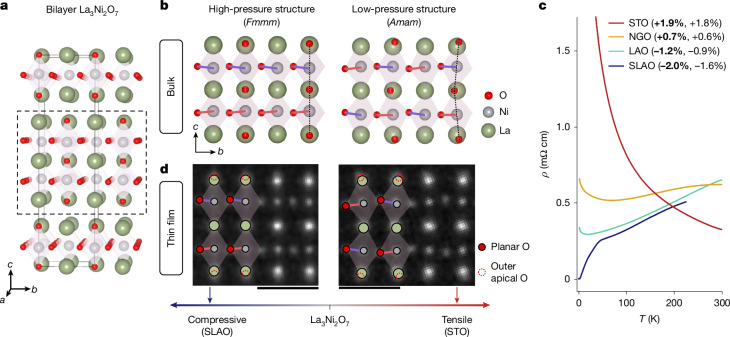

图 1　Fig. 1。图1展示了La3Ni2O7的晶体结构模型和不同衬底上薄膜的电阻率-温度曲线。压缩应变薄膜（SLAO）在约42 K出现超导转变，而拉伸应变薄膜（STO）为绝缘体。MEP重建图像显示，压缩薄膜中Ni–apical O键角接近180°，而拉伸薄膜中倾斜。

核心亮点

亮点 1｜压缩应变提升八面体对称性

MEP显示，压缩应变薄膜中Ni–平面O键角在单个NiO2平面内单向排列，而拉伸应变薄膜中交替排列，表明压缩应变下晶体对称性升高。ADF-STEM傅里叶变换中，拉伸薄膜出现额外半阶峰，压缩薄膜则无，进一步证实对称性差异。压缩薄膜的八面体畸变与高压块体La3Ni2O7在常温下的结构相似，平面O单向偏离中心LaO层。

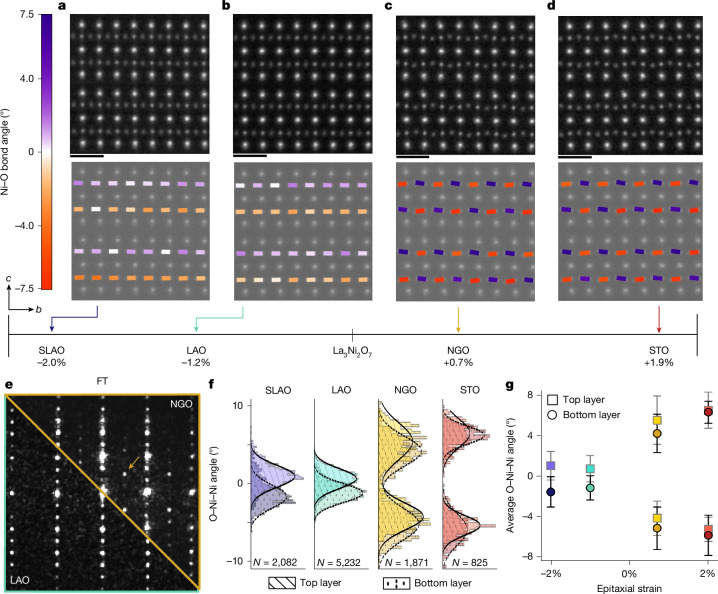

图 2　Fig. 2。图2展示了不同应变薄膜的MEP重建图像和Ni–平面O键角分布。压缩薄膜中键角单向排列，拉伸薄膜中交替排列。傅里叶变换显示拉伸薄膜存在额外半阶峰，表明对称性较低。平均O–Ni–Ni角随应变绝对值增加而增大。

亮点 2｜面内晶格压缩是超导共性

XRD和STEM测量显示，面内晶格常数随压缩应变增加而减小，超导薄膜（SLAO衬底）的面内间距与块体高压下对称性升高转变和超导起始时的值接近。然而，面外晶格常数在压缩应变下因泊松效应而增大，超导薄膜的面外Ni–O键长反而最长，与块体高压下c轴压缩趋势相反。这表明面内压缩而非c轴压缩是超导的关键。

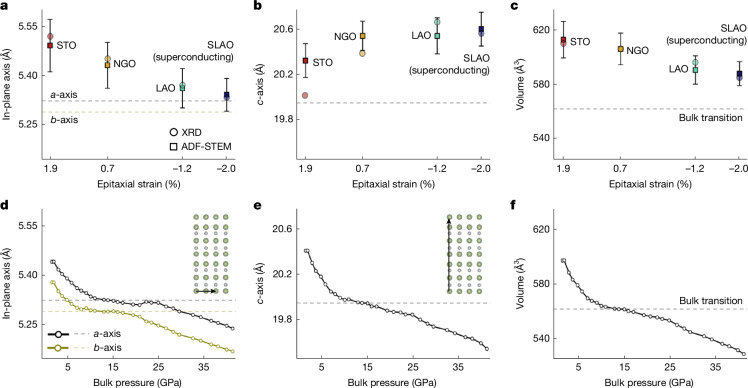

图 3　Fig. 3。图3比较了薄膜和块体在应变/压力下的晶格常数和体积变化。薄膜面内晶格常数随压缩应变减小，与块体高压趋势一致；但面外晶格常数在压缩应变下增大，与块体高压趋势相反。超导薄膜的面内间距与块体超导起始值接近，但体积远大于高压块体。

亮点 3｜t2g轨道杂化被抑制

DFT计算结合八面体畸变分解显示，在超导的压缩应变薄膜和高压块体结构中，低能Ni带中t2g轨道杂化被显著抑制，而非超导的拉伸薄膜和低压块体中存在少量t2g杂化。进一步分析表明，这种t2g清洗主要由八面体旋转（R畸变）驱动，而非键长（L）或内角（G）变化。

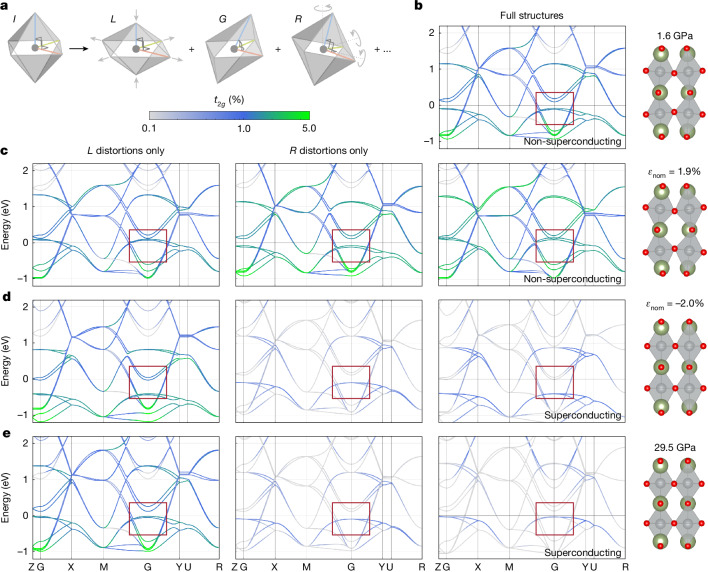

图 4　Fig. 4。图4展示了八面体畸变分解示意图和不同结构的低能带结构。在非超导结构中，低能带存在少量t2g杂化；在超导结构中，t2g杂化被抑制。分解分析表明，旋转畸变（R）是抑制t2g杂化的主要因素。

亮点 4｜氧空位和缺陷影响局部结构

大视场ADF-STEM和EELS显示，超导薄膜中存在位错、表面弛豫、混合Ruddlesden-Popper相等缺陷，氧化学计量在介观尺度上不均匀。氧空位和缺陷可能改变局部八面体配位，影响超导性能。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 多片层电子叠层衍射、扫描透射电子显微镜、X射线衍射、密度泛函理论
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事超导材料、氧化物薄膜、电子显微学和第一性原理计算的研究人员。

带走一句

原子级结构表征结合畸变分解，可分离不同结构因素对电子性质的影响，为理解超导机制提供新思路。
