IF50.5｜锂枝晶机械驱动穿透石榴石固态电解质

软锂靠静水应力而非塑性变形压裂硬陶瓷，裂纹可被几何缺陷重定向。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

全固态电池用固态电解质和锂金属替代易燃液态电解质和石墨负极，有望提升安全性和能量密度。然而，软锂枝晶穿透硬陶瓷电解质仍是实现全固态锂金属电池的主要障碍。此前对“软穿硬”机制存在两种解释：一是锂枝晶内部压力积累导致电解质机械断裂；二是电子沿晶界泄漏促进孤立锂核形成并连接短路。由于难以在纳米尺度表征锂分布及其微观结构，该机制长期存在争议。

科学问题

卡在哪里： 此前研究受限于表征手段，无法在纳米尺度同时获取锂枝晶尖端的形貌、化学分布和晶体取向信息，因此无法判断锂枝晶是以机械断裂方式还是以晶界锂核生长方式穿透电解质，也无法定量评估锂枝晶内部的应力状态。

本文要回答： 本文旨在利用多尺度低温电子显微学和微机械断裂模型，直接可视化锂枝晶尖端，揭示锂枝晶穿透石榴石固态电解质的驱动机制。

技术路线

作者主要用了：cryo-SEM、cryo-FIB、cryo-STEM-EELS、cryo-TKD-SEM、EBSD、相场模拟。

作者采用平面薄片电池构型，在钨针和锂金属之间施加约50 mV过电位，诱导单一直穿锂枝晶生长。随后利用与手套箱联用的低温FIB/SEM系统，在-190°C下制备枝晶尖端区域的TEM薄片，并通过低温STEM-EELS进行纳米尺度锂元素成像。同时，对断裂区域进行EBSD分析以区分沿晶和穿晶断裂，并利用低温TKD-SEM获取锂枝晶内部的晶体取向。最后，通过相场断裂模型模拟锂沉积诱导的裂纹扩展，验证实验观察并提取力学参数。

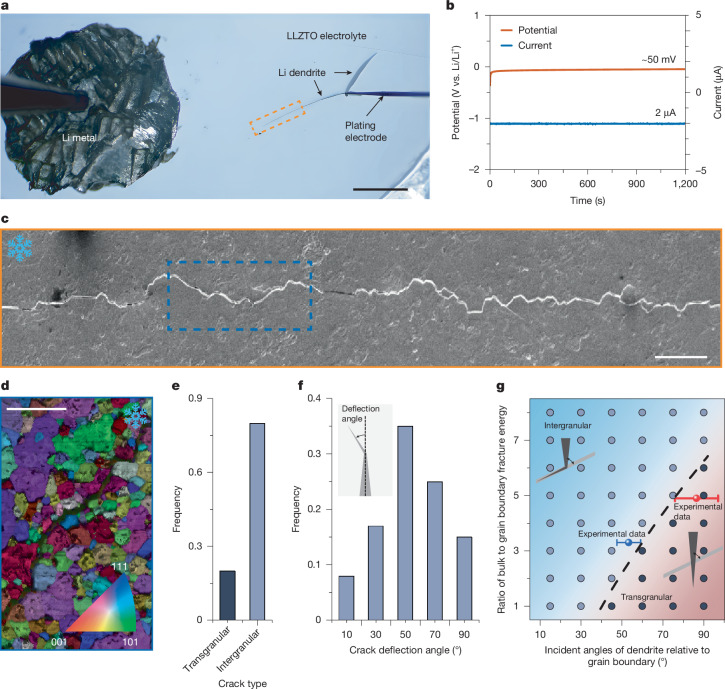

图 1　Fig. 1。图1展示平面电池构型下锂枝晶的宏观直穿路径与微观曲折断裂。EBSD图显示断裂模式为沿晶和穿晶交替，统计表明约20%为穿晶断裂，且75%的沿晶裂纹偏转角大于40°。相场模拟给出断裂模式图，拟合得出晶界断裂能比体相低3-5倍。

核心亮点

亮点 1｜沿晶与穿晶断裂并存，晶界弱化主导偏转

EBSD分析显示，锂枝晶穿透LLZTO时，约20%的断裂为穿晶断裂，其余为沿晶断裂。尽管大角度偏转（>40°）会显著降低裂纹尖端最大拉应力，但仍有近75%的沿晶裂纹发生此类偏转，表明晶界断裂能远低于晶粒内部。通过相场模拟拟合实验数据，得出晶界断裂能平均比体相低3-5倍。这一发现排除了孤立锂核沿晶界生长作为主要穿透机制的可能性。

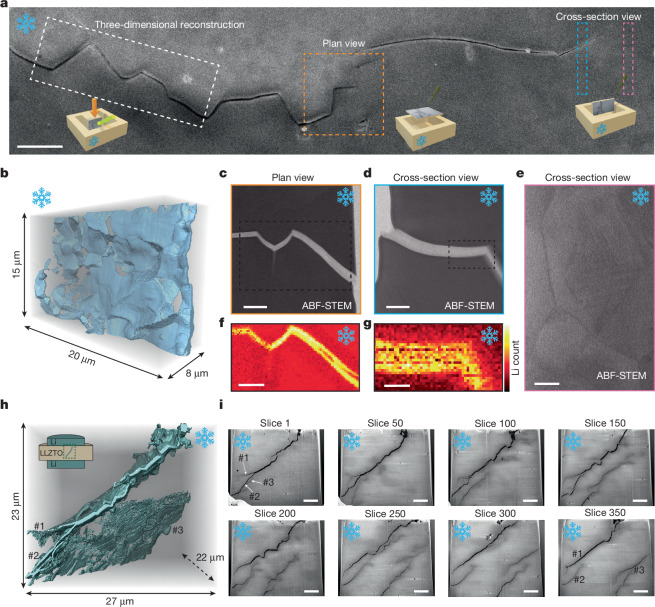

图 2　Fig. 2。图2展示枝晶尖端区域的低温STEM-EELS分析。三维重建显示裂纹网络曲折，平面和截面STEM图像及EELS元素图证实锂完全填充纳米裂纹尖端。在尖端前方1 μm处，STEM图像仅显示晶界暗衬度，无锂信号，排除了前方锂核的存在。

亮点 2｜锂完全填充纳米裂纹尖端，前方无锂核

低温STEM-EELS成像显示，锂枝晶完全填充了纳米尺度的裂纹尖端，且锂信号延伸至裂纹最前端。在枝晶尖端前方约1 μm处，包括晶界和三叉晶界在内，未检测到任何锂富集或锂金属核。这一结果在50 mV过电位下获得，与Liu等人在低偏压下的观察一致，表明在正常电池工作电压范围内，锂不会在晶界处独立成核。

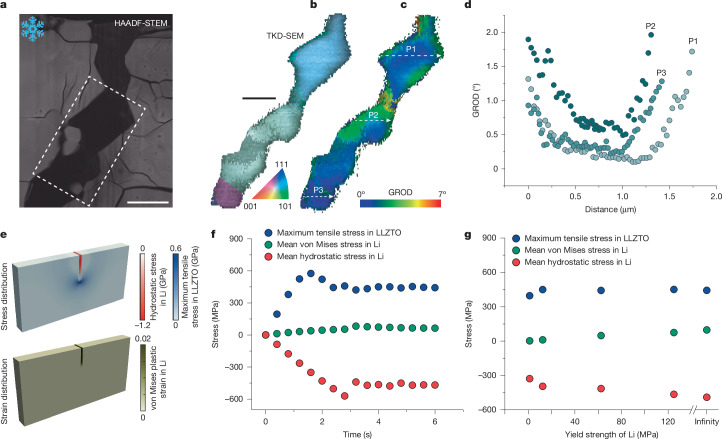

图 3　Fig. 3。图3展示锂枝晶内部的晶体取向和应力状态。HAADF-STEM图像显示主枝晶周围有纳米裂纹分支。TKD-SEM取向图和GROD图显示枝晶内部晶格旋转极小，仅在界面附近有梯度。相场模拟显示锂内静水应力约600 MPa，而von Mises应力低一个数量级，表明塑性变形有限。

亮点 3｜锂枝晶内部几乎无塑性变形，静水应力主导

低温TKD-SEM分析显示，锂枝晶内部晶格旋转极小，仅在锂-LLZTO界面附近存在中等取向梯度，表明枝晶内部几乎无塑性应变。相场模拟表明，锂在受限裂纹内沉积产生高达约600 MPa的静水应力，而von Mises应力比静水应力低一个数量级。即使改变锂的屈服强度（1-125 MPa），静水应力始终远高于von Mises应力，证实静水应力而非塑性变形是驱动裂纹扩展的主要因素。

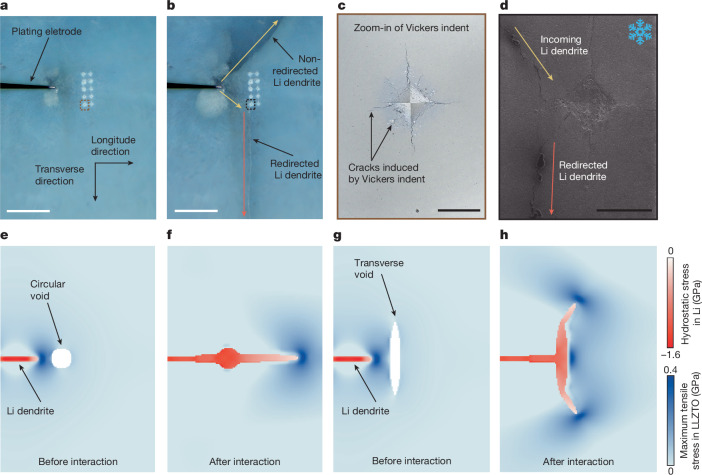

图 4　Fig. 4。图4展示Vickers压痕对锂枝晶的偏转作用。光学显微镜图像显示枝晶在遇到压痕阵列后发生约45°偏转并维持新路径。SEM图像显示枝晶沿压痕产生的裂纹扩展。相场模拟对比了圆形和横向空洞：圆形空洞不偏转，横向空洞引起偏转，表明空洞几何形状对枝晶路径有决定性影响。

亮点 4｜横向几何缺陷可重定向锂枝晶生长

在LLZTO中引入两排Vickers压痕，其产生的横向裂纹在锂枝晶到达时使其发生约45°偏转，并维持新的路径，而未遇到障碍的枝晶则继续直线生长并最终短路。相场模拟显示，横向空洞能诱导不对称拉应力集中，使裂纹沿空洞长轴切线方向偏转；而圆形空洞则不会引起偏转。这为通过缺陷工程控制枝晶传播提供了概念验证。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： cryo-SEM、cryo-FIB、cryo-STEM-EELS、cryo-TKD-SEM、EBSD、相场模拟
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 研究固态电池、锂金属负极或材料断裂力学的科研人员和研究生。

带走一句

做固态电池失效分析时，别只盯电化学数据，低温电子显微学加力学模拟能直接锁定枝晶穿透的机械本质，为缺陷工程提供定量依据。
