IF36.1｜可调水凝胶微柱阵列用于髓鞘形成研究

模拟轴突软硬与几何的微柱平台，让少突胶质细胞高效包裹并形成致密髓鞘。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

少突胶质细胞（OL）通过包裹轴突形成髓鞘，保证中枢神经系统快速信号传导。OL 的分化与髓鞘形成受多种内外因素调控，其中机械力信号（如基质刚度、轴突几何）已被证实是重要调节因素。体外模型是解析这些复杂机制的关键工具，但传统平面培养或电纺纤维平台存在明显不足：电纺纤维刚度远高于生理范围（GPa 级 vs 轴突约 5 kPa），且难以同时精确控制直径、间距和刚度。近期虽有改进平台，但往往牺牲几何精度或无法支持人源细胞，且缺乏对致密多层髓鞘的超微结构验证。因此，领域亟需一种能模拟轴突生物物理特性、支持长期培养和髓鞘定量分析、并兼容人源细胞的体外系统。

科学问题

卡在哪里： 现有体外髓鞘形成模型无法同时实现生理范围内的刚度（~5 kPa）、可调的轴突样几何（直径/间距）以及对人源少突胶质细胞的支持。电纺纤维刚度过高，3D打印平台分辨率不足，且多数平台缺乏对致密多层髓鞘的超微结构确认。

本文要回答： 开发一种基于聚丙烯酰胺水凝胶的微柱阵列平台，独立调控柱径、间距和刚度，支持啮齿类和人源少突胶质细胞形成致密髓鞘，并用于药物筛选。

技术路线

作者主要用了：光刻微加工、聚丙烯酰胺水凝胶、共聚焦/电镜成像、RNA-seq、药物测试。

作者利用光刻技术在硅片上制作微柱模具，通过 PDMS 垫片控制凝胶厚度，浇注聚丙烯酰胺溶液并聚合，得到可调刚度（0.5–50 kPa）和几何（直径 3–10 μm，间距 5–15 μm）的微柱阵列。随后将原代大鼠 O4+ 少突胶质前体细胞接种于微柱上，培养至分化/髓鞘形成阶段，结合共聚焦显微镜和透射电镜评估髓鞘包裹程度与超微结构。进一步通过 RNA-seq 比较微柱与平面凝胶上的转录组差异，并系统改变刚度、直径、涂层和药物处理，解析影响髓鞘形成的生物物理和生化因素。

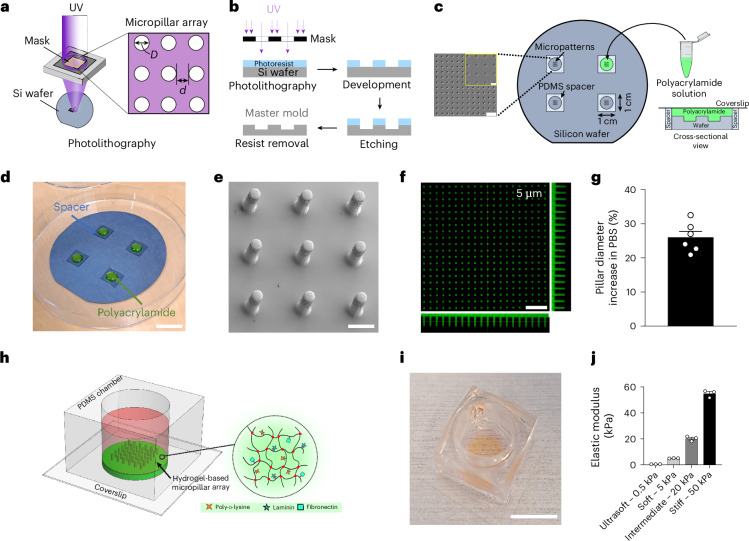

图 1　Fig. 1。图1展示微柱阵列的制备流程：光刻在硅片上形成图案，PDMS 垫片围出区域，浇注聚丙烯酰胺溶液聚合后剥离，得到水凝胶微柱。SEM 和共聚焦图像显示微柱形貌，且在水中溶胀后直径增加约 26%。通过调节单体/交联剂比例可获得 0.5–50 kPa 的刚度范围。

核心亮点

亮点 1｜微柱促进OL成熟与髓鞘基因表达

RNA-seq 分析显示，与平面水凝胶相比，培养在 50 kPa 微柱上的大鼠 OL 有 800 多个差异表达基因（462 上调，414 下调）。上调基因富集于 ECM 重塑、细胞分化和胶质谱系进展，下调基因富集于细胞分裂和细胞骨架动态。关键髓鞘基因（Mog、Mag、Mbp、Gpr62）及脂质/细胞骨架重塑基因（Fa2h、Ank3、Tubb3）显著上调。转录组聚类显示微柱培养的 OL 与人成熟 OL 谱系更接近，而平面培养更接近 OPC。

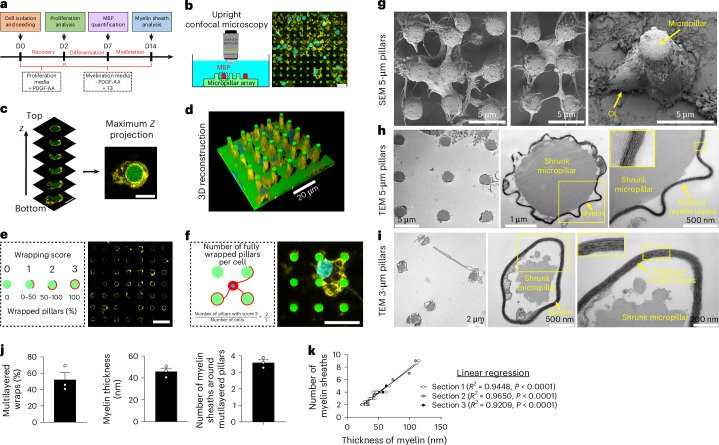

图 2　Fig. 2。图2展示 OL 在微柱上的培养与成像分析流程：培养时间线分为增殖（D2）、分化（D7）和髓鞘形成（D14）。共聚焦 z-stack 成像后生成最大强度投影，定义包裹评分（0–3）和每细胞完全包裹柱数。TEM 显示微柱周围有致密多层髓鞘，平均层数 3.6，厚度 46 nm，且层数与厚度高度相关（R²=0.94）。

亮点 2｜几何参数独立调控髓鞘包裹效率

系统改变微柱直径（3、5、10 μm）和间距（5、10、15 μm）发现：柱径增大显著提高完全包裹（评分3）比例，10 μm 柱的完全包裹率可达 70–82%，而 3 μm 柱仅约 20–40%。间距增大也提高薄柱（3、5 μm）的包裹效率，但对 10 μm 柱无显著影响。估算的 g-ratio 随柱径增大而升高（0.67–0.88），与体内趋势一致。

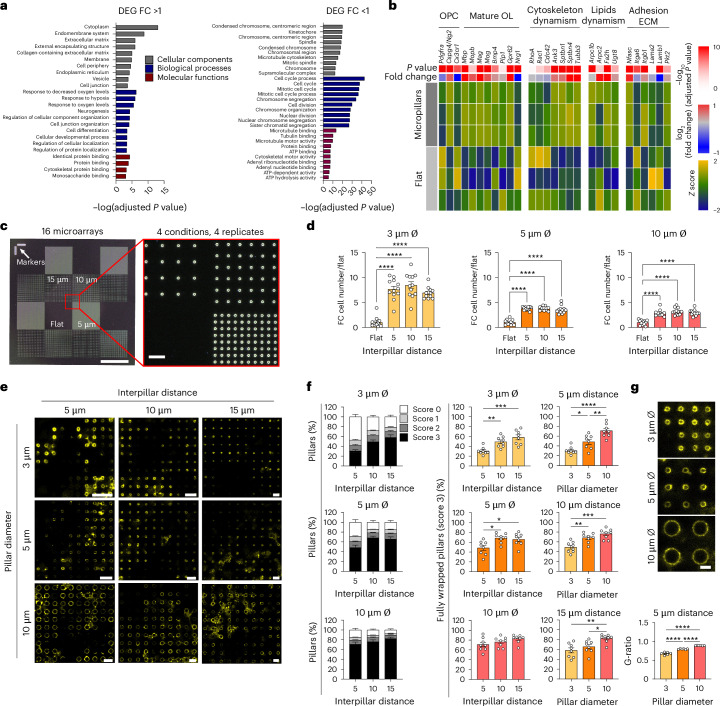

图 3　Fig. 3。图3展示微柱与平面凝胶的转录组差异及几何效应：上调基因富集于 ECM 和分化通路，下调基因富集于细胞分裂。热图显示微柱培养上调成熟 OL 标志物（Mog、Mag、Mbp）和脂质/细胞骨架基因。几何实验中，柱径增大和间距增大均提高完全包裹比例，10 μm 柱几乎不受间距影响。

亮点 3｜刚度与涂层协同调节髓鞘形成

在 0.5、5、50 kPa 三种刚度下，5 μm 柱的髓鞘形成在 0.5 kPa 显著降低，而 5 与 50 kPa 无差异；10 μm 柱则随刚度增加髓鞘形成显著增强。涂层方面，laminin 提高完全包裹柱比例，fibronectin 增加每细胞包裹柱数，PDL 效果居中。联合分析显示刚度效应独立于涂层，且 laminin 在软柱上仍能提升包裹比例。

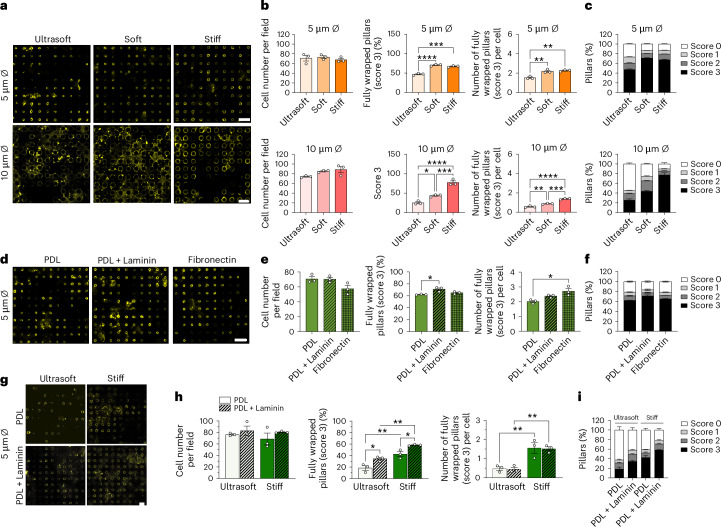

图 4　Fig. 4。图4展示刚度与涂层对髓鞘形成的影响：5 μm 柱在 0.5 kPa 时髓鞘形成显著降低，10 μm 柱随刚度增加而增强。laminin 涂层提高完全包裹柱比例，fibronectin 增加每细胞包裹柱数。联合分析显示刚度效应独立于涂层，且 laminin 在软柱上仍有效。

亮点 4｜药物反应受基质刚度影响

在 5 kPa 和 20 kPa 柱上测试 benztropine 和 clemastine，两者均促进髓鞘形成，但效应在 5 kPa 软柱上减弱。在 5 kPa 柱上测试 GSK239512 和 simvastatin 也显著促进包裹，而 wiskostatin 剂量依赖性抑制包裹。结果表明过硬的体外模型可能掩盖或夸大药物效应，软柱平台更能反映体内情况。

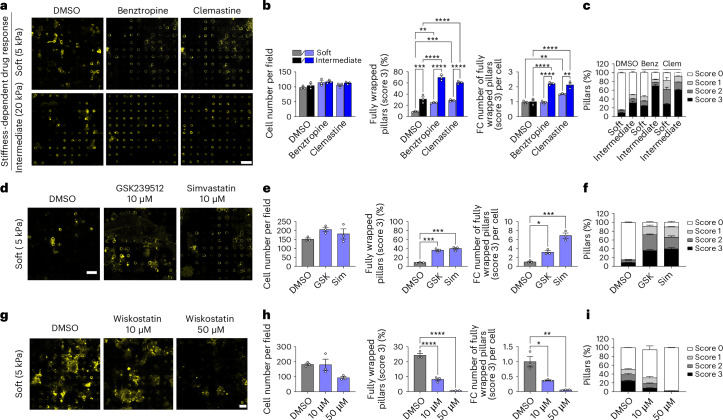

图 5　Fig. 5。图5展示药物在不同刚度下的效应：benztropine 和 clemastine 在 5 和 20 kPa 均促进包裹，但效应在 5 kPa 减弱。GSK239512 和 simvastatin 在 5 kPa 也促进包裹，wiskostatin 剂量依赖性抑制。结果表明软柱平台更能反映体内药物反应。

亮点 5｜人源OL在微柱上形成致密髓鞘

人胎儿神经前体细胞来源的 OPC 在 50 kPa 微柱上培养 9 天后，约 52.5% 的柱被完全包裹，平均每个 OL 包裹 2.34 个柱。人胚胎干细胞来源的 O4+ 细胞在同样条件下完全包裹率达 71.4%。透射电镜证实 hPS 来源 OL 在培养 14 天后形成致密多层髓鞘，而胎儿来源细胞仅见非致密包裹，提示需要更长时间或额外信号。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 光刻微加工、聚丙烯酰胺水凝胶、共聚焦/电镜成像、RNA-seq、药物测试
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事少突胶质细胞生物学、髓鞘疾病建模或药物筛选的研究者，以及关注体外模型生理相关性的生物工程师。

带走一句

做髓鞘相关药物筛选或机制研究时，基质刚度必须控制在生理范围（~5 kPa），否则可能得到假阳性或掩盖真实效应。
