IF50.5｜环境碳污染打破氧化物接触起电对称性

同种氧化物为何接触起电？答案藏在表面吸附的微量碳质分子中。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

绝缘氧化物是宇宙中最丰富的固体材料之一，其接触起电（CE）现象在沙尘暴、火山闪电、行星形成等自然过程中扮演关键角色。然而，即使是同种氧化物（如SiO2与SiO2）接触也会发生电荷转移，这种“同材料CE”缺乏明显的对称性破缺因素。此前研究认为功函数差异、酸碱性或吸附水可能是原因，但均无法解释同种材料间的随机充电现象。人工添加单分子层吸附物可以改变CE行为，但自然吸附物是否以及如何影响同材料CE仍不清楚。

科学问题

卡在哪里： 同种氧化物接触起电的对称性破缺因素长期未知。虽然已知表面吸附物可能影响CE，但自然条件下哪些吸附物起关键作用、它们如何在相同环境中产生差异、以及这种差异是否足以驱动电荷转移，均缺乏直接实验证据。

本文要回答： 本文旨在确定同种氧化物接触起电的对称性破缺因素，并验证该因素是否也影响不同氧化物之间的CE。

技术路线

作者主要用了：声悬浮、电荷测量、等离子体/烘烤处理、ToF-SIMS、LEIS、FTIR。

作者利用声悬浮技术使SiO2微球在SiO2平板上方悬浮，通过电场扫频测量微球电荷，并短暂中断声场触发碰撞以测量电荷转移。首先建立同种材料CE的基线行为，发现充电极性随机。然后通过等离子体或烘烤处理去除表面吸附物，观察CE极性变化。进一步利用ToF-SIMS、LEIS和FTIR表征表面吸附物种及其动态变化，将CE行为与特定吸附物关联。最后扩展到不同氧化物组合，验证吸附物对CE的普遍影响。

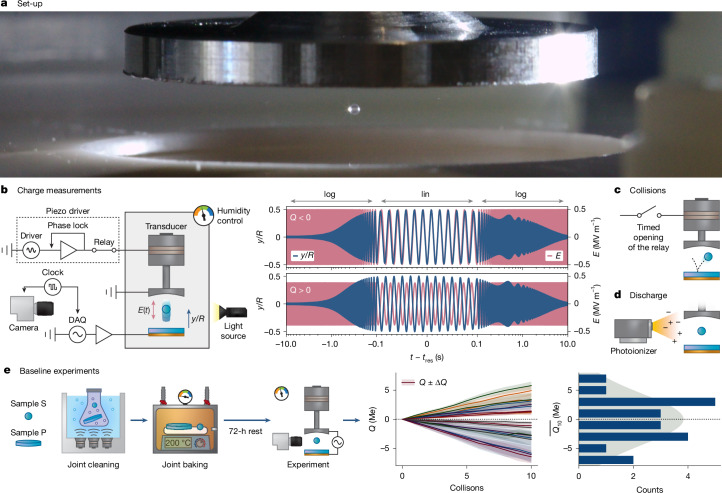

图 1　Fig. 1。图1展示了实验装置和同种SiO2的基线CE行为。a-d为声悬浮、电荷测量、碰撞触发和放电方法。e显示多个SiO2微球-平板对的充电速率随机分布，有的正有的负，表明同种材料间存在随机对称性破缺。

核心亮点

亮点 1｜同种SiO2充电极性随机

在标准清洁后，SiO2微球与平板之间的充电速率（每次碰撞平均电荷）在多个样品对中随机分布，有的为正，有的为负，且斜率恒定。这表明每个SiO2样品在CE行为上如同不同材料，但整体上缺乏系统性的对称性破缺。

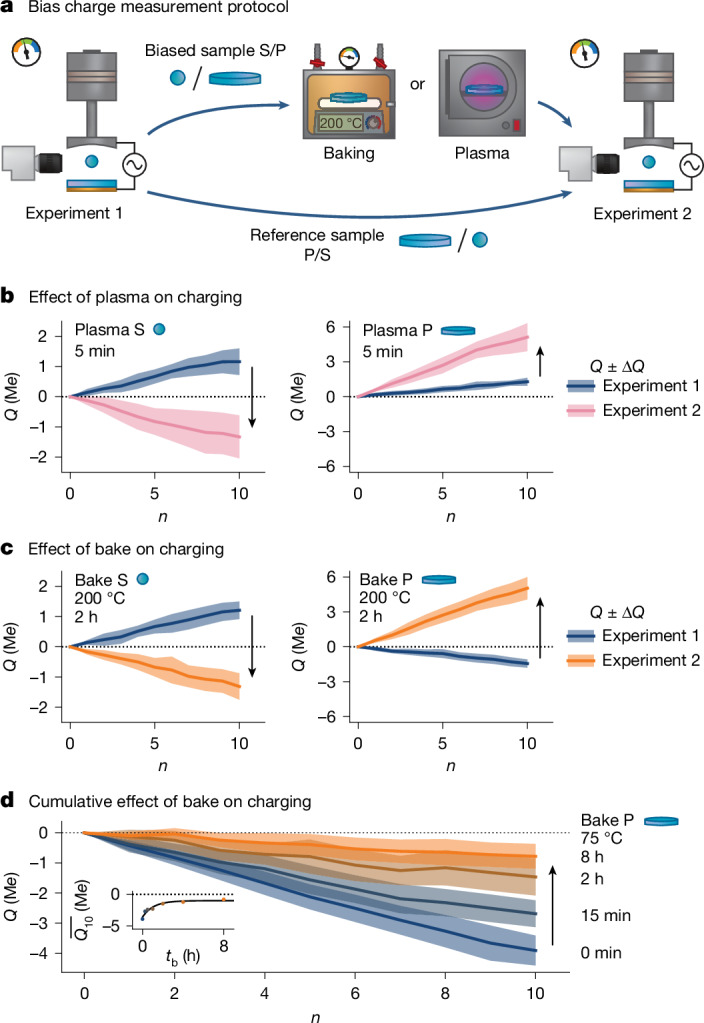

图 2　Fig. 2。图2展示了等离子体和烘烤对CE极性的影响。b中，等离子体处理微球后充电由正变负，处理平板后微球充电更正。c显示烘烤有类似效果。d表明烘烤温度和时间影响极性反转的程度，甚至75°C短时间烘烤也有累积效应。

亮点 2｜等离子体或烘烤逆转充电极性

对微球或平板进行等离子体处理或烘烤后，充电极性发生系统性变化：处理过的样品总是带负电，未处理的对应样品带正电。例如，等离子体处理微球后，微球充电由正变负；处理平板后，微球充电更正。烘烤效果类似，且温度越高、时间越长，效果越显著。

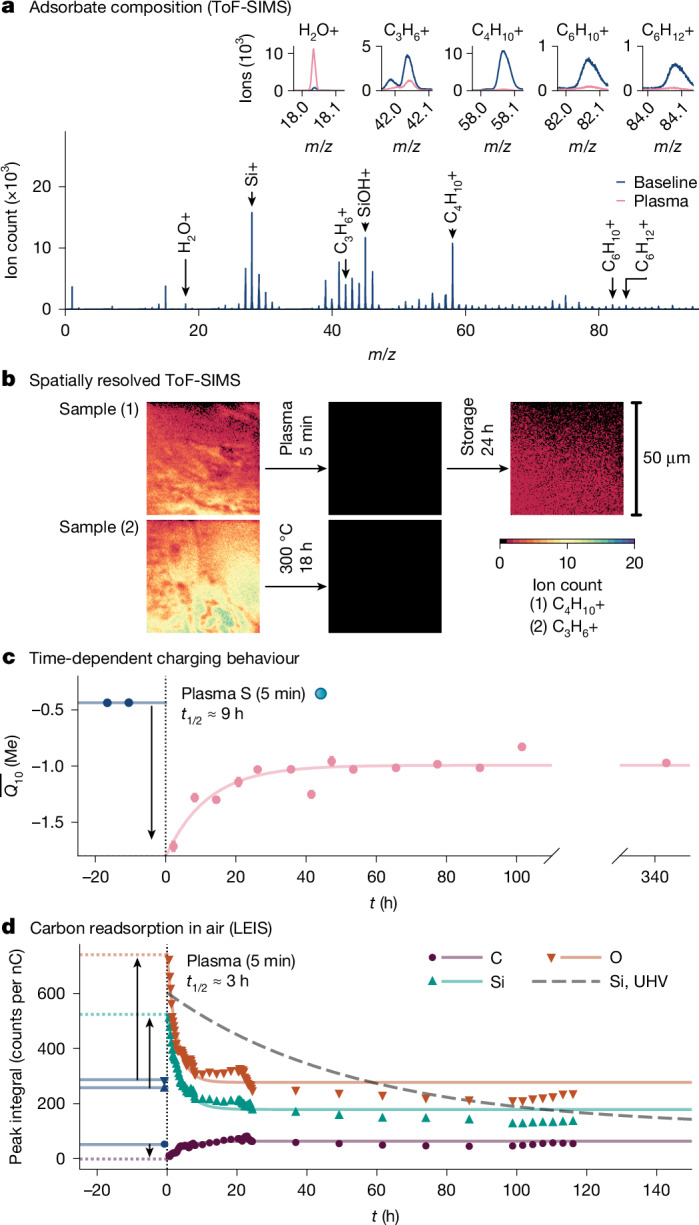

图 3　Fig. 3。图3将CE行为与表面碳质吸附物关联。a的ToF-SIMS谱显示表面存在多种碳氢化合物，等离子体或烘烤后这些峰大幅减少。b的空间成像显示碳物种广泛覆盖，处理后减少但随时间重新吸附。c显示等离子体后充电速率随时间缓慢恢复，与d中LEIS监测的碳再吸附动力学一致。

亮点 3｜表面碳质吸附物是罪魁祸首

ToF-SIMS显示表面存在大量碳质吸附物（如CH3、C3H6、C4H10等），等离子体或烘烤可大幅去除这些物种，但暴露空气后数小时内会部分重新吸附。LEIS和FTIR进一步证实碳层去除和再吸附的动力学与CE充电速率的变化时间尺度一致（约10小时），表明碳质吸附物的差异是CE对称性破缺的关键。

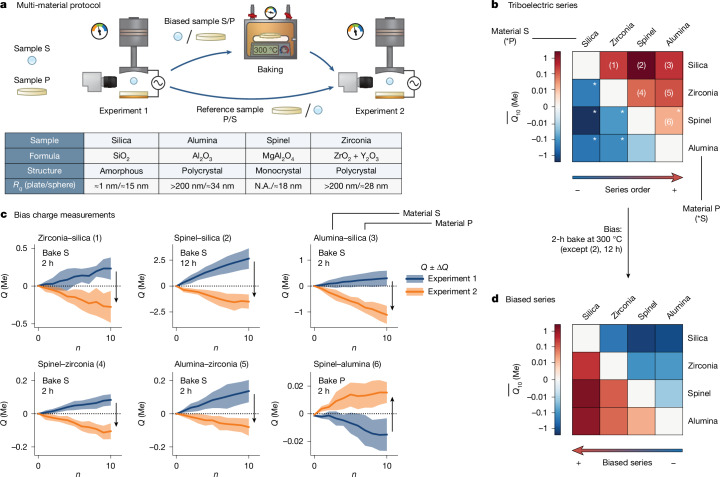

图 4　Fig. 4。图4展示了碳效应在不同氧化物CE中的作用。a列出四种氧化物的性质。b显示标准清洁后形成摩擦电序列。c显示对正充电样品烘烤后所有组合极性反转。d为倒置的摩擦电序列，证明碳吸附可以覆盖材料本身的CE特性。

亮点 4｜碳效应可逆转不同氧化物间的CE

对Al2O3、MgAl2O4、SiO2、ZrO2等不同氧化物组合进行测试，发现标准清洁后形成稳定的摩擦电序列（Al2O3最正，SiO2最负）。然而，对正充电样品进行烘烤去除碳后，所有组合的充电极性均发生反转，形成倒置的摩擦电序列。这表明碳质吸附物可以覆盖材料本身的CE特性，在碳差异足够大时主导电荷转移。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 声悬浮、电荷测量、等离子体/烘烤处理、ToF-SIMS、LEIS、FTIR
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 研究接触起电、表面科学、摩擦学或材料表面改性的科研人员。

带走一句

做接触起电或表面相关实验时，务必控制并表征表面吸附碳，否则数据可能被“看不见”的污染主导。
