IF50.5｜金刚石NV色心成像揭示La3Ni2O7超导异质性起源

用NV色心原位成像发现剪切应力是抑制镍酸盐超导的关键因素。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

镍酸盐超导体作为铜氧化物高温超导体的类似物，一直是凝聚态物理研究的热点。然而，近期发现的La3Ni2O7在高压下表现出高达80 K的超导转变温度，但其超导体积分数极低，且不同样品间超导性质差异巨大，被推测为“丝状”超导。这种异质性严重阻碍了对镍酸盐超导机理的理解。传统高压实验受限于空间分辨率，难以将局部超导响应与局部应力、化学组成等微观环境关联起来。

科学问题

卡在哪里： 此前研究只能获得样品整体的平均超导信号，无法分辨微米尺度的超导区域分布，更无法确定是何种局部因素（应力、化学计量比等）主导了超导异质性。

本文要回答： 本文旨在利用金刚石氮-空位（NV）色心量子传感技术，原位成像La3Ni2O7的局部抗磁响应，并将其与局部应力张量和化学组成进行空间关联，从而揭示超导异质性的微观起源。

技术路线

作者主要用了：NV色心宽场磁成像、ODMR光谱、EDX元素分析、四探针输运测量。

作者将La3Ni2O7单晶样品置于金刚石对顶砧中，并在顶砧表面下方约500 nm处植入一层NV色心。通过宽场光探测磁共振（ODMR）成像，同时获得样品上方局部磁场分布（反映超导抗磁响应）和局部应力张量（通过NV色心能级移动提取）。结合能量色散X射线光谱（EDX）得到的化学组成图，以及四探针电阻测量，作者在不同压力和温度下系统采集了多模态数据，并利用像素级配准构建了超导响应与局部应力、化学计量比之间的定量关系。

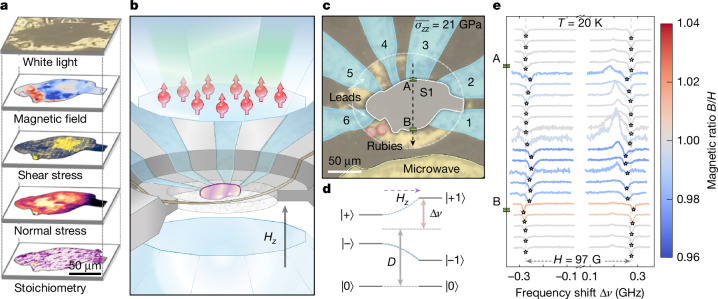

图 1　Fig. 1。图1展示了NV-DAC平台的工作原理和样品装载。a图示意NV色心层位于顶砧表面下500 nm，可同时成像磁场和应力。b图显示样品、微波天线和输运引线的布置。c图为S1的白光照片叠加伪彩色，显示样品区域和NV层位置。e图展示了一条跨越样品边界的ODMR谱线，在样品内部出现s<1（蓝）和s>1（红）的区域，而外部s≈1（灰），直观呈现了局部抗磁响应。

核心亮点

亮点 1｜超导抗磁响应呈微米级异质性

在三个La3Ni2O7样品（S1、S2、S3）中，零场冷却后施加约100 G外场，NV色心成像显示样品上方局部磁场比值s=B/H偏离1的区域仅占样品一部分，且形状不规则。例如S1在21 GPa、20 K时出现环形抗磁区域（s<1）和边缘顺磁增强区域（s>1），而样品中心大部分区域s≈1。这种空间异质性直接证实了“丝状”超导的图像，且抗磁区域与电阻下降起始温度一致（Tc≈80 K），表明局部抗磁信号确实源于超导迈斯纳效应。

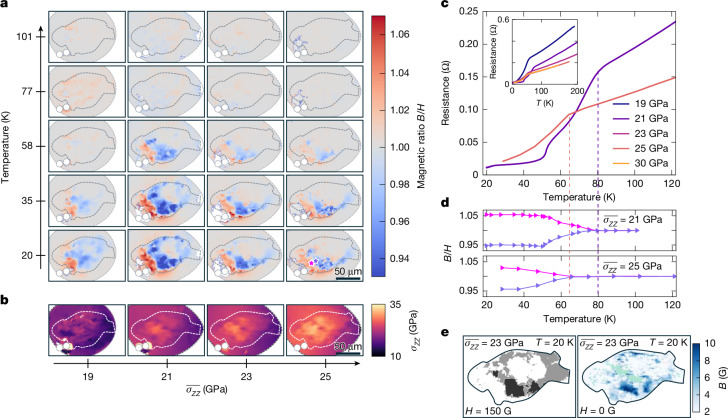

图 2　Fig. 2。图2呈现了S1在不同应力和温度下的磁场比值s的空间分布。a图显示在21 GPa、20 K时出现明显的环形抗磁区域（蓝）和边缘顺磁增强（红），随应力增大抗磁区域缩小。b图为对应的法向应力σZZ分布，显示应力不均匀性。c图为电阻随温度变化，在约80 K出现下降。d图显示两个选定点的s随温度变化，在Tc以下保持平台。e图显示磁通俘获分布，与抗磁区域重合。

亮点 2｜剪切应力超过2 GPa淬灭超导

通过NV色心应力成像，作者提取了样品表面的法向应力σZZ和剪切应力τ。在S1中，超导抗磁区域的空间分布与τ图高度反相关：τ>2 GPa的区域几乎不显示抗磁响应。将三个样品所有像素的s值与τ进行关联，得到在σZZ-τ平面上的超导穹顶，其边界清晰显示临界剪切应力约为2 GPa。这一发现将传统的一维压力轴分解为法向和剪切两个分量，构建了三维超导相图{T, σZZ, τ}，并解释了为何非静水压环境会抑制超导。

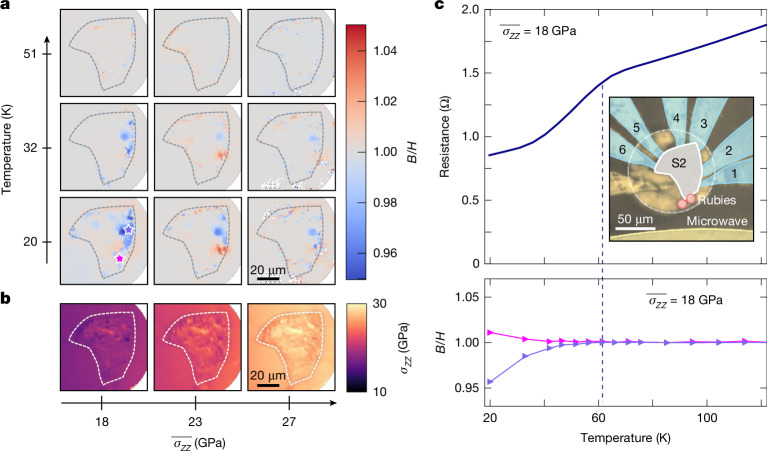

图 3　Fig. 3。图3展示了S2样品的类似数据。a图为S2在不同应力和温度下的s图，抗磁区域比S1小得多。b图为S2的法向应力图。c图显示在某一应力点，电阻下降与局部抗磁响应起始温度一致。这表明S2的超导体积分数更低，但局部超导行为与S1定性相似。

亮点 3｜化学计量比偏离3:2抑制局部超导

样品S3具有明显的La:Ni化学计量比空间不均匀性，呈现两条富Ni条纹。尽管整体电阻未显示超导转变，但局部NV磁成像在9 K时仍探测到微弱的抗磁口袋。将EDX得到的La:Ni比与局部s值逐像素关联，发现抗磁响应在La:Ni=3:2处达到最优，偏离该比例的区域几乎无超导。这表明化学计量比的局部偏差是导致超导体积分数低的重要原因之一，且即使整体输运无超导迹象，局部仍可能存在超导区域。

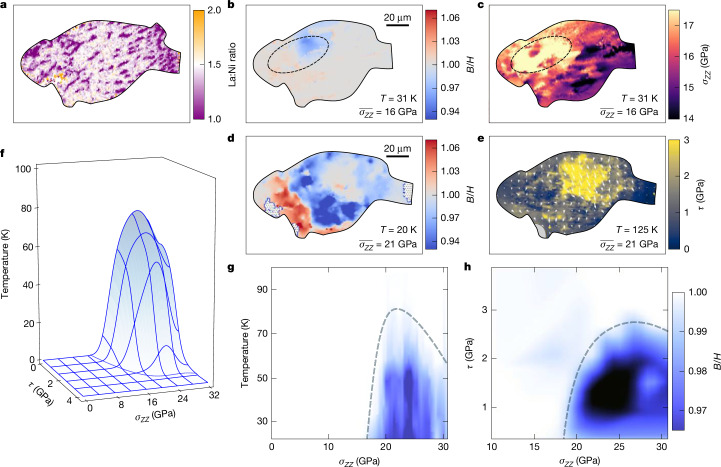

图 4　Fig. 4。图4聚焦于应力对超导的影响。a图为S1的EDX元素分布，显示Ni富集夹杂物，但化学不均匀性不能解释所有超导缺失区域。b图显示在16 GPa时，超导首先出现在高σZZ区域（虚线椭圆）。c图为对应σZZ图，显示高应力区与超导起始区重叠。d图为21 GPa时的抗磁图，中心区域无超导。e图为剪切应力τ图，中心区域τ>2 GPa，与无超导区吻合。f图为三维相图{T, σZZ, τ}。g和h分别为σZZ-T和σZZ-τ平面的二维相图，显示超导穹顶和临界剪切应力。

亮点 4｜首次观测到镍酸盐中的磁通俘获

利用NV色心的高灵敏度，作者在S1中进行了场冷磁通俘获实验：在150 G外场下冷却至20 K，然后撤除外场，测量剩余磁场。结果显示样品内部分区域存在高达10 G的剩余磁场，且这些区域与零场冷下抗磁响应最强的区域高度重合。这证实了超导区域具有磁通钉扎能力，进一步支持了局部超导图像，并表明NV-DAC平台能够探测微弱的磁通俘获信号。

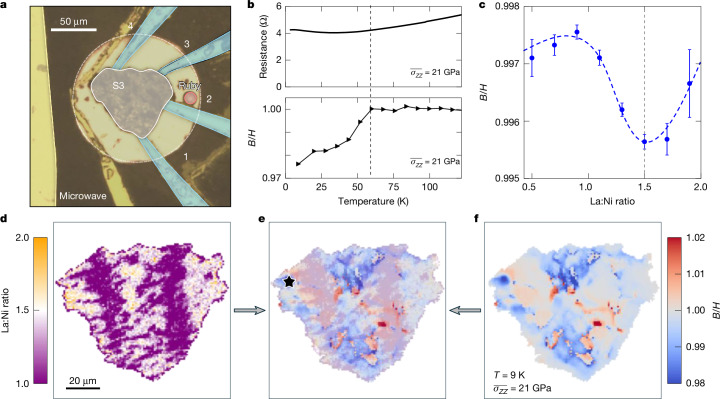

图 5　Fig. 5。图5展示了化学组成对超导的影响。a图为S3的光学照片，显示输运引线和微波天线。b图上方为整体电阻，无超导转变；下方为局部抗磁信号随温度变化，在60 K以下出现。c图为La:Ni比与s的关联，显示在3:2处s最小（抗磁最强）。d图为La:Ni比的空间分布，显示两条富Ni条纹。e图为s图与EDX叠加，显示超导口袋与化学计量比3:2区域重合。f图为9 K时的s图，显示微弱的抗磁口袋。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： NV色心宽场磁成像、ODMR光谱、EDX元素分析、四探针输运测量
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事高压物理、超导材料、量子传感或原位表征的研究人员。

带走一句

高压下材料性质的空间异质性不再是噪声，而是构建多维相图的宝贵资源；NV色心成像为高压超导研究提供了全新的微米级多模态表征手段。
