IF50.5｜3D打印低电压驱动纤毛水凝胶微致动器

1.5 V电压即可驱动微米级水凝胶纤毛毫秒级3D运动，无需水解。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

自然界中微米级密集纤毛通过非互易3D运动实现游动、摄食、细胞运输和胚胎发育等关键功能。人工纤毛已在厘米到微米尺度实现多种驱动方式，如气动、磁、超声、光、静电和电化学驱动，但普遍存在体积大、频率低、自由度受限、寿命短或无法在离子溶液中工作等问题。水凝胶因柔软、含水、生物相容性好而备受关注，但传统毫米级水凝胶响应慢（数十秒至分钟级），且依赖界面pH或渗透压梯度，难以实现快速、局部可控的微尺度驱动。

科学问题

卡在哪里： 此前人工纤毛系统难以同时满足微米尺度、快速响应、3D运动、可编程重构、高耐久性和生物相容性要求。毫米级水凝胶致动器响应时间长达数十秒，且弯曲方向与微尺度相反；磁驱动虽快但难以局部重构；光驱动频率低；电化学驱动寿命短且仅2D运动。

本文要回答： 本文旨在开发一种微米级、低电压驱动、毫秒级响应、可3D旋转、可编程重构且耐用的水凝胶纤毛阵列，并验证其在流体操控和颗粒运输中的应用。

技术路线

作者主要用了：双光子聚合3D打印、微电极阵列、电化学-力学耦合模拟、PIV流场分析。

作者利用双光子聚合（TPP）3D打印技术，通过优化切片和填充参数将水凝胶孔径从数十微米缩小至纳米级，从而增大双电层有效面积，增强离子传输。打印的AAc-co-AAm水凝胶微纤毛（直径2–10 μm，高18–90 μm）置于微电极之间，施加1.5 V电压（低于水解阈值）产生5,000–50,000 V/m电场。在去离子水中，H+迁移导致局部收缩，纤毛向阴极弯曲；在生理盐水中，Na+迁移引起溶胀，纤毛向阳极弯曲。通过电极时序控制实现旋转和可编程运动。

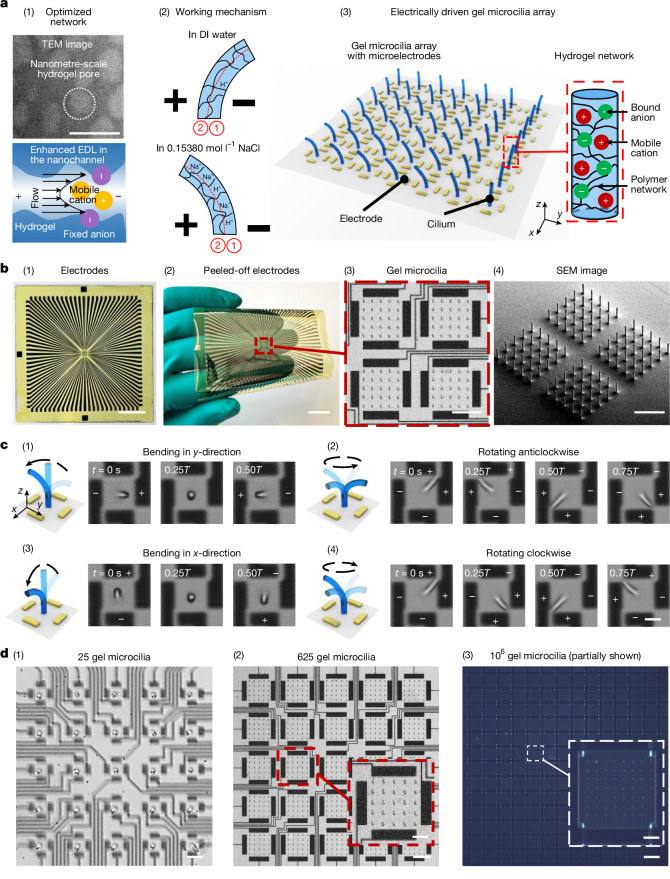

图 1　Fig. 1。图1展示TPP打印水凝胶的纳米孔结构（TEM）及其对离子通量和电渗流的增强效应，并示意弯曲机制：去离子水中H+在阴极侧积累导致收缩，生理盐水中Na+引起溶胀。还展示了柔性聚酰亚胺基底上的微纤毛阵列和独立控制电极，以及25、625和106根纤毛阵列的实例。

核心亮点

亮点 1｜纳米孔水凝胶实现毫秒级离子迁移驱动

通过TPP打印将水凝胶孔径缩小至纳米级，有效双电层面积增大，离子传输增强。在10,000 V/m电场下，H+穿过10 μm距离仅需2.8 ms，Na+需16.7 ms，从而实现毫秒级弯曲响应（步进响应0.1–0.7 s），比传统毫米级水凝胶快100倍以上。弯曲方向由主导离子种类决定：去离子水中向阴极弯曲，生理盐水中向阳极弯曲，中间浓度出现先阴极后阳极的瞬态反转。

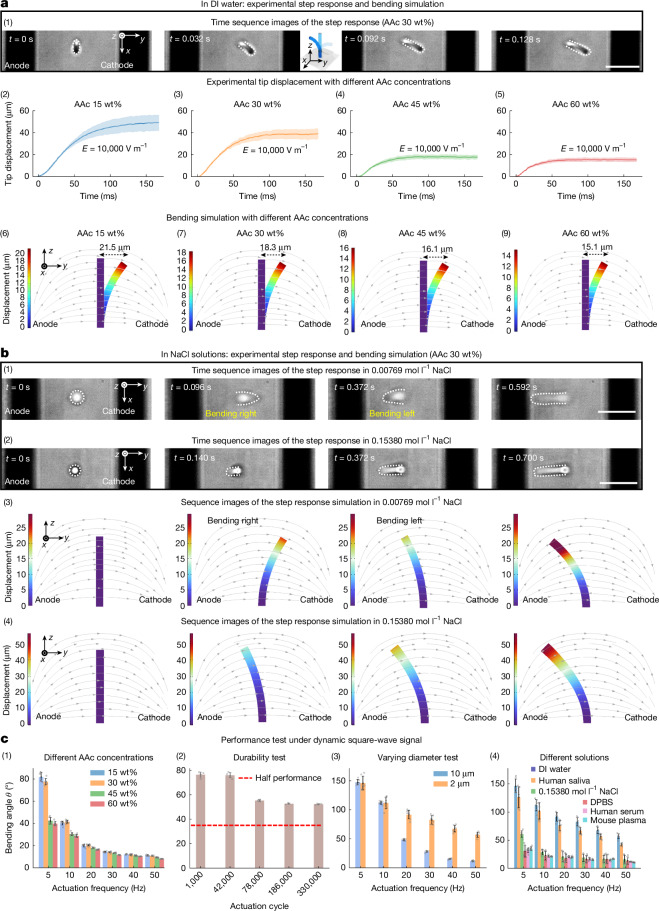

图 2　Fig. 2。图2对比不同AAc浓度（15–60 wt%）纤毛在去离子水中的步进响应，显示低AAc浓度弯曲幅度更大；模拟结果与实验一致。同时展示在0.00769 M NaCl中先阴极后阳极的瞬态弯曲，以及在0.15380 M NaCl中仅向阳极弯曲。还包含频率响应、耐久性（330,000次循环后保持70%弯曲）和不同离子环境下的性能比较。

亮点 2｜低AAc含量与细直径提升高频弯曲性能

实验和模拟均表明，AAc浓度从15 wt%增至60 wt%时，弯曲幅度从21.5 μm降至15.1 μm，因为高AAc含量增加杨氏模量，抵消了电荷密度增加带来的益处。2 μm直径纤毛在50 Hz时弯曲幅度是10 μm直径的5倍，因为更小的直径缩短了离子再分布时间。耐久性测试显示，单根纤毛在20 Hz连续驱动330,000次循环后仍保持70%的弯曲角度（50°），且无化学反应参与，寿命远超电化学驱动纤毛。

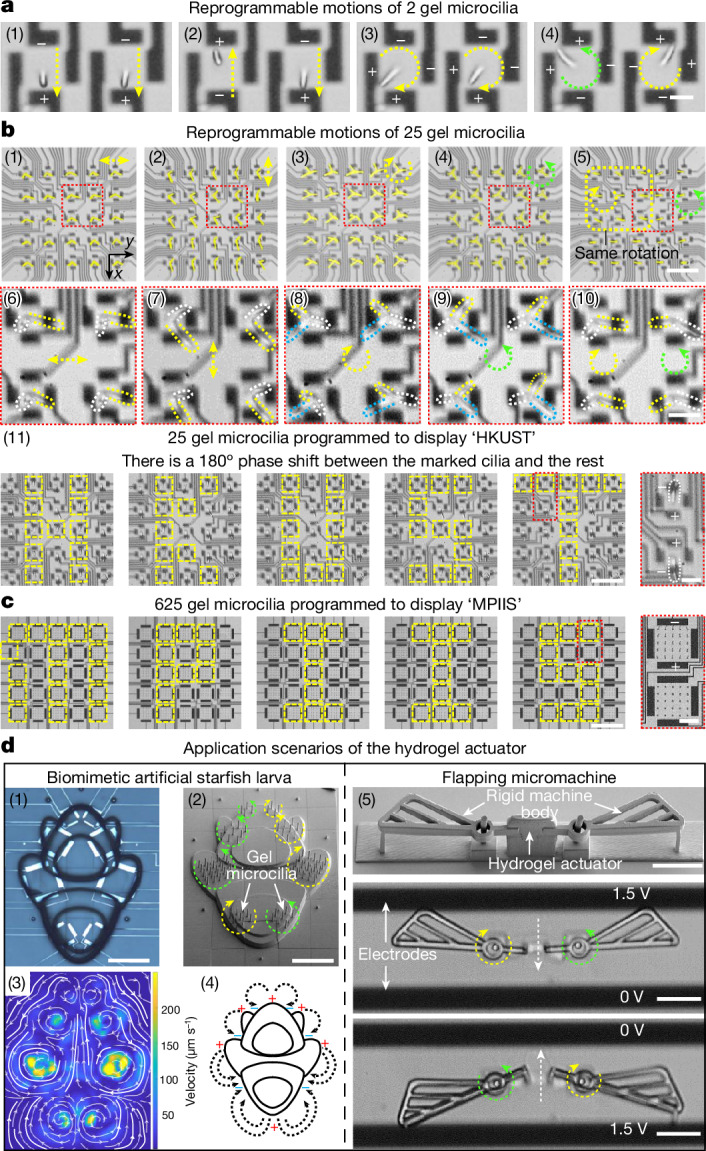

图 3　Fig. 3。图3展示两根纤毛的四种可编程运动模式（同步、180°相位差、同步旋转、反向旋转），以及5×5阵列的多种运动模式和“HKUST”图案显示。还包括25×25阵列显示“MPIIS”和人工海星幼虫的涡旋阵列再现。

亮点 3｜可编程3D运动与大规模阵列控制

通过微电极阵列独立控制，2根纤毛可实现同步单向弯曲、180°相位差弯曲、同步顺时针旋转和反向旋转。5×5阵列可编程显示“HKUST”图案，25×25阵列显示“MPIIS”，验证了密集阵列的独立寻址能力。此外，利用传统光刻技术制造了106根纤毛阵列，每个驱动单元控制约64根纤毛，实现同步x或y方向弯曲。

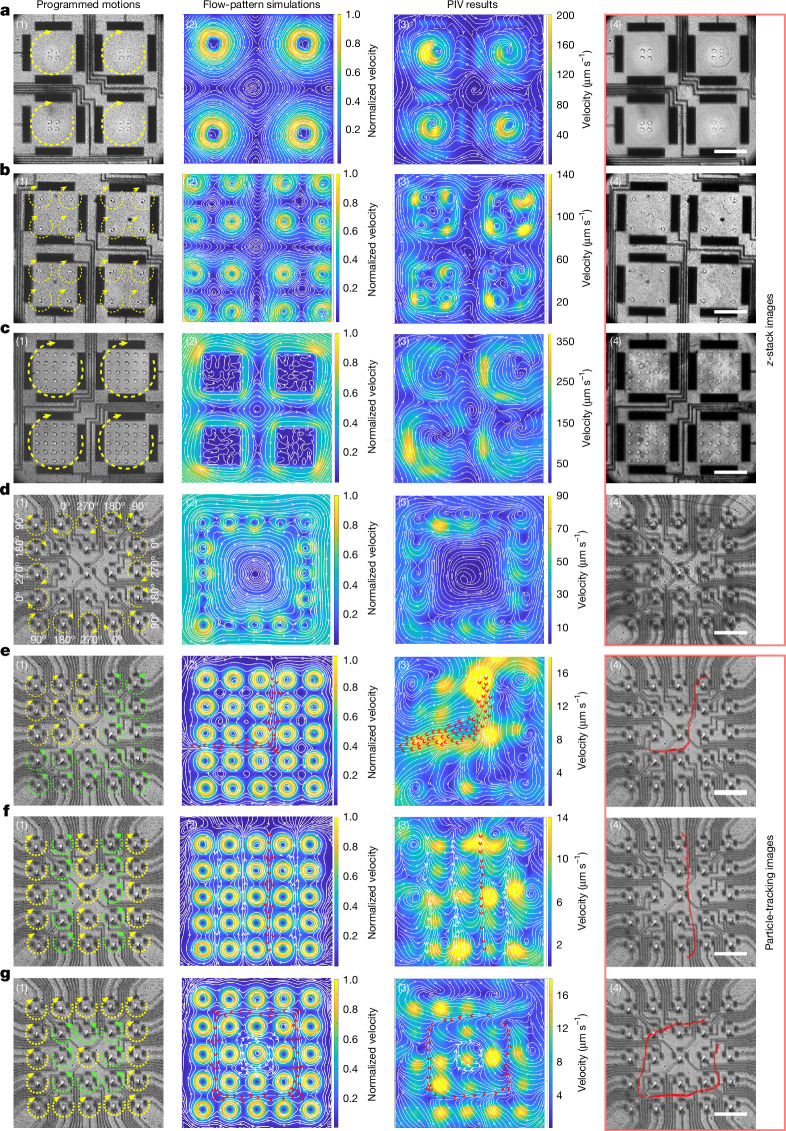

图 4　Fig. 4。图4展示通过改变纤毛空间排列和密度实现的流体操控：中央四纤毛、角落四纤毛和密集25纤毛阵列的涡旋模式，PIV和粒子轨迹验证了模拟流型。还展示动态重编程流型（单向涡旋、L形流、双向垂直流、嵌套涡旋）及颗粒运输。

亮点 4｜流体操控与颗粒运输的多样化策略

通过改变纤毛在驱动单元内的空间位置和密度，可调控涡旋模式：中央四纤毛产生顺时针涡旋和单元间逆时针涡旋；角落四纤毛产生五个涡旋；密集25纤毛阵列因流体动力学干扰消除单元内涡旋，仅保留外围和中央涡旋。PIV测量显示最大流速50–250 μm/s。此外，通过独立寻址实现动态重构流型，如单向涡旋、L形流、双向垂直流和嵌套涡旋，颗粒追踪速度约18–55 μm/s。

亮点 5｜仿生海星幼虫与3D曲面集成

作者制造了人工海星幼虫平台，在3D打印的幼虫体曲面集成微电极和水凝胶纤毛，电控下再现了生物类似的涡旋阵列，为定量研究纤毛-环境相互作用和主动边界条件提供了机器人平台。此外，将水凝胶致动器与机械连杆结合，实现了旋转和扑动运动，扩展了微机械应用。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 双光子聚合3D打印、微电极阵列、电化学-力学耦合模拟、PIV流场分析
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事微纳机器人、软体致动器、生物医学微器件或流体操控的研究人员。

带走一句

微尺度下离子迁移主导水凝胶驱动，纳米孔结构是快速响应的关键；设计微致动器时应优先考虑尺寸效应和离子环境。
