IF36.1｜X射线纳米断层扫描实现脑组织超微结构无损成像

耐辐射树脂与低温非刚性重建结合，X射线成像首次无损解析突触级结构。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

当前脑组织高分辨三维成像的金标准是体积电子显微镜（vEM），但电子穿透深度有限，必须依赖切片或离子束铣削，耗时且易造成信息丢失。X射线穿透能力强，理论上可无损成像毫米级样品，但软组织的低对比度和辐射损伤限制了分辨率。此前X射线纳米断层扫描（PXCT）在生物样品中仅能分辨细胞体和较大神经突起，分辨率约100 nm，无法识别突触等关键超微结构。提高分辨率需要大幅增加辐射剂量，而剂量增加又会导致样品变形和破坏，这一矛盾长期阻碍了X射线在连接组学中的应用。

科学问题

卡在哪里： X射线成像分辨率与辐射剂量呈四次方关系，但软组织在达到超微结构分辨率所需的剂量下会发生严重辐射损伤，包括质量损失和变形，导致重建图像模糊。传统环氧树脂包埋剂（如EPON）在10^8 Gy量级即出现明显降解，无法支撑更高剂量成像。

本文要回答： 本文旨在通过材料、硬件和算法三方面创新，突破X射线成像的辐射损伤瓶颈，实现脑组织突触级分辨率的无损三维成像。

技术路线

作者主要用了：同步辐射X射线叠层扫描、低温样品台、耐辐射树脂TGPAP、非刚性断层重建。

作者首先用重原子染色增强对比度，并筛选耐辐射包埋树脂，发现TGPAP–DDM树脂在25 keV宽谱X射线下几乎无质量损失。随后在同步辐射cSAXS线站，利用OMNY低温样品台（<95 K）进行叠层扫描X射线断层成像（PXCT），并采用非刚性重建算法校正辐射诱导的样品变形。通过在不同剂量下采集多个子断层图，估计三维光流变形场，恢复高频信息。最后用FIB–SEM对同一区域进行验证，确认X射线成像后超微结构完好，并量化突触检测的准确率。

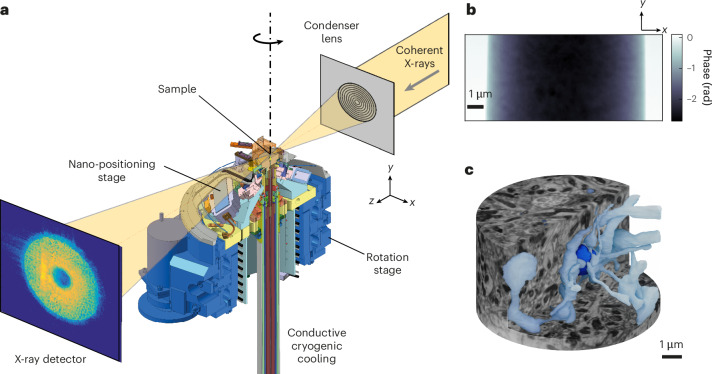

图 1　Fig. 1。图1展示了PXCT成像原理和实际效果。a为实验装置示意图，包括聚焦透镜、低温旋转样品台和探测器记录的衍射图样。b为小鼠嗅球外丛状层树脂包埋样品的单张相位投影，可见细胞结构。c为三维重建体渲染，显示神经突起网络。该图确立了PXCT用于脑组织成像的基本流程和可行性。

核心亮点

亮点 1｜TGPAP树脂耐辐射性能优异

作者筛选了多种环氧树脂，发现TGPAP–DDM（三缩水甘油基对氨基苯酚与4,4'-二氨基二苯甲烷）在25 keV宽谱X射线下连续暴露5小时无明显质量损失，而传统EPON812在4小时内即严重降解。TGPAP单体含三个环氧基团，交联密度高，且苯环和叔胺结构增强了辐射稳定性。在6.2 keV单色X射线下，TGPAP包埋样品可承受超过1.15×10^10 Gy的总剂量，远超EPON的6×10^8 Gy极限，且超微结构保持完整。

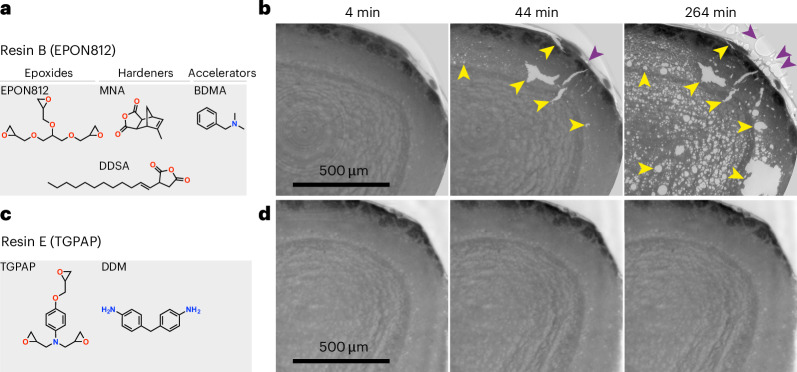

图 2　Fig. 2。图2对比了传统EPON812和新型TGPAP树脂的辐射耐受性。a为EPON812单体化学结构。b显示EPON包埋样品在25 keV宽谱X射线下暴露4小时后出现明显质量损失和结构破坏（黄色和紫色箭头）。c为TGPAP单体结构。d显示TGPAP包埋样品在相同条件下暴露5小时仍保持完整，证明其优异的辐射稳定性。

亮点 2｜非刚性重建突破剂量分辨率瓶颈

在EPON包埋样品中，剂量从8.4×10^7 Gy增至3.8×10^8 Gy时，分辨率并未按理论预期提高，反而因样品变形而下降。作者采用非刚性重建算法，将整个角度范围分成多个子断层图，估计并校正辐射诱导的变形场，成功将分辨率从70 nm提升至49.7 nm，接近理论预测。在TGPAP包埋样品中，进一步将剂量提高至2.7×10^9 Gy，实现了38 nm各向同性分辨率，首次在X射线图像中清晰分辨突触结构。

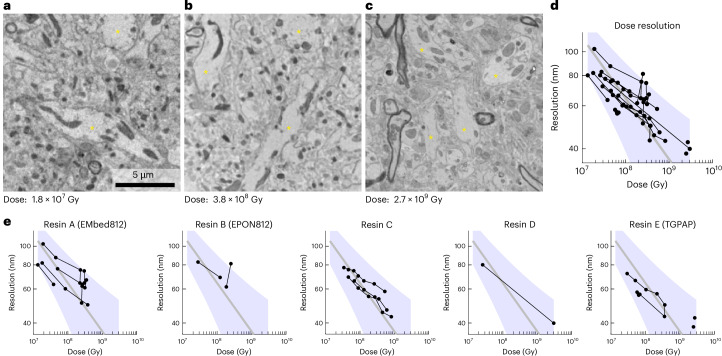

图 3　Fig. 3。图3展示了不同剂量和树脂下的分辨率表现。a-c为不同剂量（1.8×10^7 Gy、3.8×10^8 Gy、2.7×10^9 Gy）下重建的二维切片，黄色星号标记树突。d-e为FSC分辨率曲线，显示TGPAP样品在更高剂量下达到38 nm分辨率，而EPON样品在剂量超过6×10^8 Gy后分辨率不再提升甚至下降，凸显非刚性重建和耐辐射树脂的必要性。

亮点 3｜X射线成像后超微结构完好

对同一EPON包埋样品先进行PXCT成像（剂量3.8×10^8 Gy），再用FIB–SEM获取高分辨图像。对比显示，X射线照射后细胞膜、线粒体、内质网和囊泡等超微结构均未受损，仅包埋介质出现轻微帘幕效应。在TGPAP包埋样品中，即使总剂量超过1.15×10^10 Gy，FIB–SEM仍显示组织超微结构保存良好，细胞外空间占比16±2%，与常规制备方法相当。

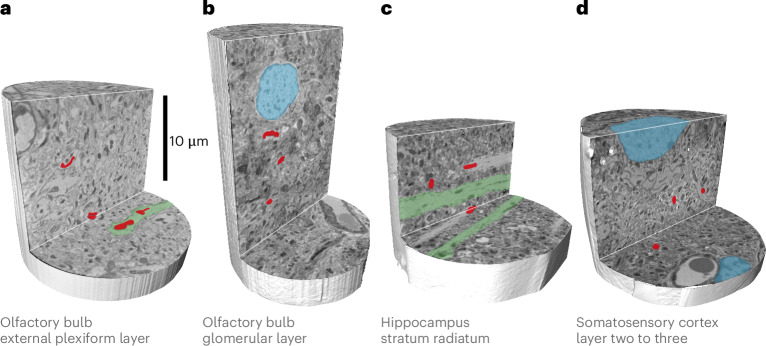

图 4　Fig. 4。图4展示了PXCT在不同脑区的成像效果。a-d分别为嗅球外丛状层、嗅球小球层、海马辐射层和体感皮层第2-3层的重建切面，绿色标记树突、蓝色标记细胞核、红色标记线粒体。所有样品均使用EPON包埋，剂量在1.9×10^8至3.8×10^8 Gy之间，表明该方法可广泛应用于多种脑组织，清晰分辨亚细胞结构。

亮点 4｜突触检测准确率接近EM水平

在低剂量（3.8×10^8 Gy）PXCT数据集中，对240个随机1 µm³体积进行盲评，以FIB–SEM为金标准，突触检测召回率65%，精确率80%。在高剂量（2.5×10^9 Gy）TGPAP样品中，检测性能进一步提升。此外，对5条树突进行追踪，PXCT中识别出的突触与FIB–SEM匹配率达70±6%。自动分割管线在PXCT数据上也能正确分割线粒体和大部分神经突起，但细突起存在分裂和合并错误。

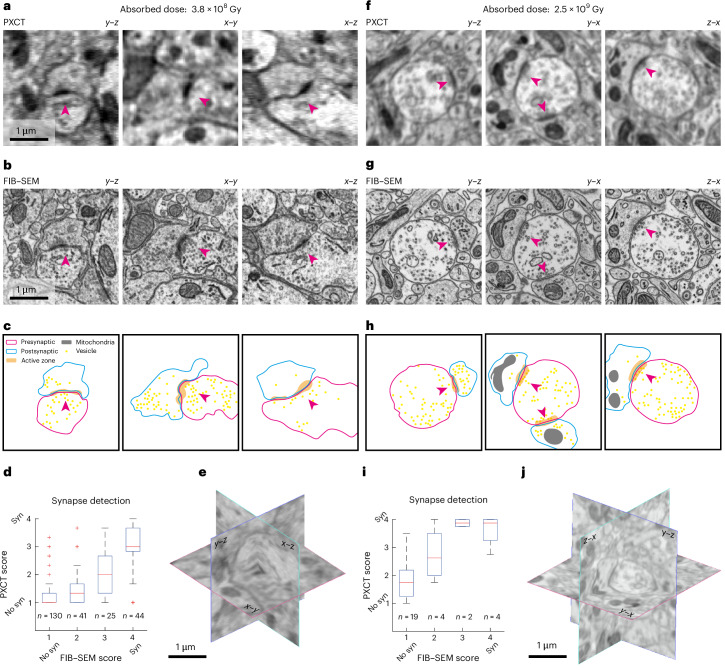

图 5　Fig. 5。图5验证了PXCT检测突触的可靠性。a为PXCT图像中树突-树突突触（洋红色箭头）的三个正交切面。b为同一区域的FIB–SEM图像，确认突触结构。c为分割后的神经突起。d为240个随机体积的突触检测评分箱线图，显示PXCT与FIB–SEM评分高度一致。e-i进一步展示了高剂量TGPAP样品中突触检测性能的提升，证明X射线成像可达到连接组学所需的突触识别能力。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 同步辐射X射线叠层扫描、低温样品台、耐辐射树脂TGPAP、非刚性断层重建
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事连接组学、脑组织成像或X射线显微学的研究人员，以及关注新型成像技术的生物信息学家。

带走一句

耐辐射树脂与低温非刚性重建的组合，让X射线纳米断层扫描首次具备突触级分辨率，为连接组学提供了无损、可扩展的新工具。
