IF50.5｜高压岩浆-氢反应：行星内部造水新机制

氢与岩浆在高压下反应可产生数十重量百分比的水，挑战行星形成位置与成分的关联。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

在太阳系外，近距离凌星亚海王星数量众多。根据半径-质量关系，这些行星通常被建模为岩石+金属核心，外层包裹着以氢为主或水为主的包层。传统观点认为，富含水的行星形成于雪线之外，然后向内迁移。然而，一些近距离亚海王星表现出富水特征，这对经典形成理论提出了挑战。此前对氢-硅酸盐反应的研究多基于低压理想气体外推，预测水产量极低，且缺乏在亚海王星核幔边界（CEB）高压高温条件下的直接实验数据。

科学问题

卡在哪里： 此前缺乏在亚海王星核幔边界（数GPa、数千K）条件下氢与硅酸盐熔体反应的实验数据。低压外推模型预测水产量极低（X(H2O)≈10^-4–0.2），且未考虑高压下氢的致密流体行为及硅的还原与氢化物形成，导致对行星内部水来源的估计严重偏低。

本文要回答： 在亚海王星核幔边界的高压高温条件下，实验测定氢与硅酸盐熔体的反应产物及水产量，并评估其对行星内部水含量和演化的影响。

技术路线

作者主要用了：金刚石压腔、脉冲激光加热、同步辐射XRD、拉曼光谱、热演化模型。

作者利用金刚石压腔结合脉冲激光加热技术，在纯氢介质中熔化硅酸盐样品（San Carlos橄榄石、铁橄榄石、SiO2+Fe），模拟亚海王星核幔边界的极端条件。通过同步辐射X射线衍射原位监测反应产物，拉曼光谱检测O-H和Si-H振动，并结合热演化模型评估行星尺度水混合效率。实验设计的关键在于使用脉冲加热以减轻氢对金刚石的侵蚀，同时利用样品箔的晶界促进氢的渗透和快速反应。

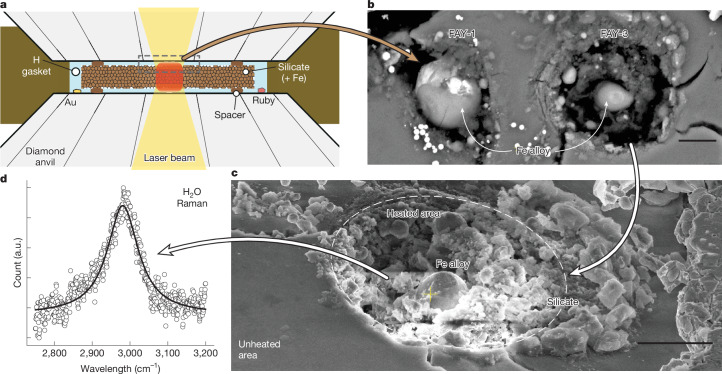

图 1　Fig. 1。图1展示了实验装置示意图和激光加热区域的SEM图像。a部分显示样品箔被同种材料的间隔颗粒与金刚石压砧隔开，允许氢包围样品；激光加热中心区域，氢沿晶界渗透并受热传导加热。b部分显示铁橄榄石样品上两个激光加热区域（FAY-1和FAY-3），中心球体为反应产物。该图说明了实验如何实现氢与硅酸盐在高压下的有效接触和反应。

核心亮点

亮点 1｜硅酸盐熔体在氢中完全分解

在8 GPa下熔化San Carlos橄榄石+Fe后，XRD显示硅酸盐峰完全消失，出现B2 Fe1-ySiy合金和MgO，表明Si4+被还原为Si0并与Fe合金化，Fe2+也被还原。同时检测到FeHx（fcc和dhcp结构）。在42 GPa下，先合成bridgmanite+ferropericlase，再熔化后，大部分bridgmanite分解，形成B2 Fe1-ySiy。这些结果表明，在高压氢流体中，硅酸盐熔体中的Si和Fe可被大量还原，释放出氧。

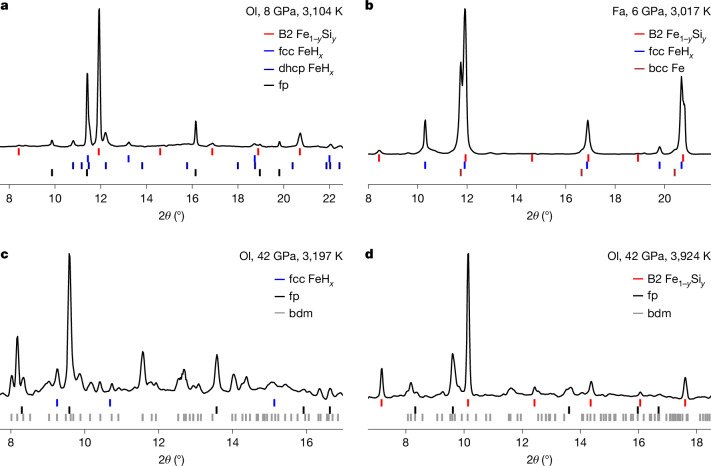

图 2　Fig. 2。图2展示了不同实验条件下的XRD图谱。a部分（SCO-3）显示橄榄石分解为Fe金属合金和MgO；b部分（FAY-1）显示铁橄榄石分解，Fe和Si以金属合金形式存在；c部分（SCO-13a）显示在42 GPa下加热至低于熔点时出现bridgmanite和ferropericlase；d部分（SCO-13b）显示熔化后bridgmanite大部分分解，出现B2 Fe1-ySiy。该图直接证明了硅酸盐在氢介质中熔化后的分解和合金形成。

亮点 2｜水产量高达数十重量百分比

拉曼光谱在熔化区域明确检测到O-H振动，证实了水的生成。通过质量平衡计算，在橄榄石+Fe实验中，反应后水含量达到18.1(5) wt%，远高于此前低压外推模型的预测（X(H2O)≈0.2或更低）。在更高压力下，即使达到平衡，水产量仍可达数十重量百分比。这一结果表明，高压下氢-硅酸盐反应是行星内部水的重要来源。

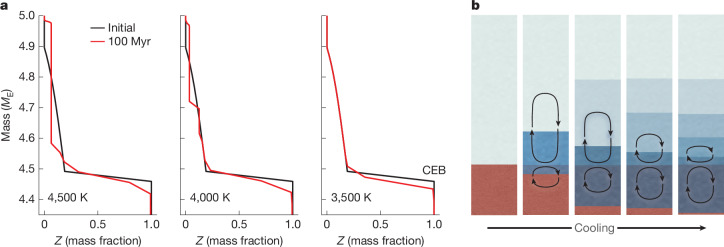

图 3　Fig. 3。图3展示了行星内部水混合效率的模拟结果。a部分显示初始状态（黑色）和1亿年演化后（红色）的水质量分数分布，从左到右对应行星冷却过程中混合效率的降低；b部分为反应区附近混合尺度随时间演化的示意图。该图表明，高温下对流混合可有效降低反应区水浓度，维持水生成反应；而低温下混合受限，可能导致深部包层富水。

亮点 3｜SiH4形成延长水生成反应

实验检测到Si-H振动，表明SiH4是反应产物之一。与Fe-Si合金不同，SiH4的形成不需要Si4+的还原，因此在更氧化的条件下仍可进行。这意味着随着水浓度升高，反应区氧化性增强，SiH4成为主要的含Si产物，从而延长了水生成反应的持续时间。这一机制使得行星内部水产量可能远超仅考虑Fe-Si合金时的估计。

亮点 4｜行星内部水混合效率受温度控制

热演化模型显示，在CEB温度≥4500 K时，水在包层中对流混合几乎完全；但随着行星冷却，混合效率下降。在CEB温度低于约3500 K时，深部包层可能比外部包层更富水。这表明行星内部水的分布可能不均匀，且水生成反应可能因局部水浓度过高而停止。

亮点 5｜富氢与富水亚海王星可能同源

实验结果表明，富氢亚海王星可通过内部氢-岩浆反应转化为富水行星，无需外部水冰吸积。这一发现挑战了传统行星形成理论中“富水行星形成于雪线之外”的假设，暗示近距离富水亚海王星可能由富氢前体演化而来。因此，系外行星大气中大量水的检测可能不是行星迁移的最佳证据。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 金刚石压腔、脉冲激光加热、同步辐射XRD、拉曼光谱、热演化模型
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事系外行星内部结构、行星形成与演化、高压矿物物理研究的科研人员。

带走一句

高压实验揭示了氢-岩浆反应可高效产水，提示在行星内部建模中必须考虑化学反应的贡献，而非仅依赖物理混合。
