IF50.5｜视频级可调彩色电子纸实现人眼分辨率

WO3纳米盘超表面电子纸像素密度超25,000 PPI，支持视频级彩色显示。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

显示器正不断向更小尺寸、更高分辨率发展，以逼近人眼视觉极限。传统发光显示在像素缩小时面临亮度降低、均匀性变差、色彩串扰和制造复杂度增加等挑战。反射式电子纸利用环境光，光学对比度不受像素尺寸影响，但现有技术如电泳显示受限于胶囊尺寸，分辨率难以突破1,000 PPI。光学超表面已展示出超高像素密度（>10,000 PPI）的潜力，但多为静态材料，动态调控仍需依赖微光源，且存在相邻像素间光泄漏问题。近年来，动态与静态材料结合的混合纳米材料实现了可调色电子纸，但像素尺寸仍在数十至数百微米，难以实现超高分辨率。

科学问题

卡在哪里： 现有反射式电子纸分辨率受限于材料结构和制造工艺，无法达到人眼视网膜极限。静态超表面虽可超高密度打印，但缺乏动态调控能力；混合纳米材料虽能动态调色，但像素尺寸过大，且相邻像素间光学串扰严重，难以实现全彩超高分辨率显示。

本文要回答： 开发一种像素密度超过人眼分辨极限、支持视频级动态调色的反射式电子纸，并验证其在超高分辨率全彩显示和3D显示中的可行性。

技术路线

作者主要用了：电子束光刻、反应离子刻蚀、电化学调控、微区光谱、SEM表征。

作者设计了一种基于WO3纳米盘超表面的反射式电子纸。首先通过电子束光刻和刻蚀在Al/Pt反射层上制备WO3纳米盘阵列，通过调节纳米盘直径和间距实现RGB三原色反射。然后利用WO3的电致变色特性，在电化学调控下实现绝缘体-金属转变，动态调制折射率和吸收，从而控制像素亮暗。通过优化相邻子像素间距，利用光栅模式产生CMY混合色，实现全彩显示。最后构建了500 nm窄间隙电极结构，增强局部电场，实现40 ms内快速切换，支持视频显示。

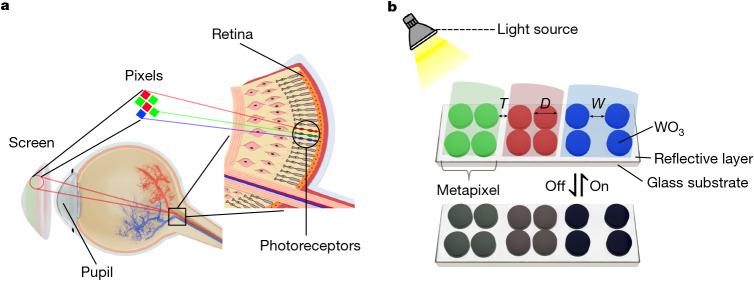

图 1　Fig. 1。图1展示视网膜电子纸的概念和基本结构。a部分对比了人眼瞳孔尺寸与超高像素密度显示器的概念，提出8 mm屏幕、120°视场、60像素/度对应约23,000 PPI的基准。b部分展示WO3纳米盘亚像素结构，通过调节直径D和间距W实现RGB反射，调节间距T产生CMY混合色，并利用WO3电致变色实现动态调控。

核心亮点

亮点 1｜像素密度突破25,000 PPI

通过电子束光刻制备WO3纳米盘阵列，最小像素尺寸约560 nm，对应像素密度超过25,000 PPI，远超现有反射式显示技术（<1,000 PPI）和商用智能手机（~450 PPI）。该密度在8 mm屏幕、120°视场下可满足人眼60像素/度的分辨极限。实验显示，即使像素尺寸从20 μm缩小到420 nm，红色像素在明场和暗场显微镜下仍保持颜色和反射率，证明反射式显示的光学性能不受像素缩小影响。

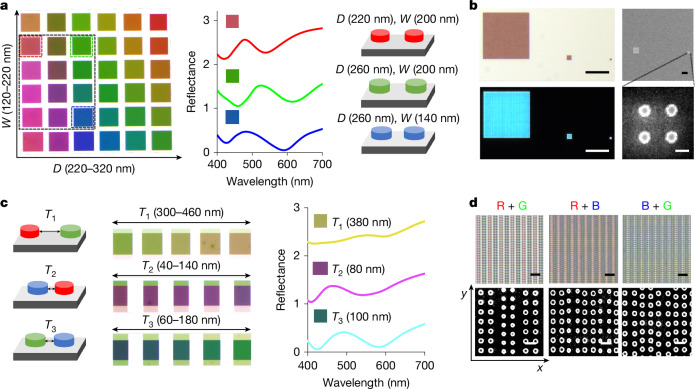

图 2　Fig. 2。图2展示RGB亚像素的颜色调控和结构表征。a部分通过调节WO3纳米盘直径和间距获得覆盖可见光谱的反射色，并选出R、G、B三原色像素。b部分显示红色像素在20 μm到420 nm尺寸下均保持颜色和反射率，证明反射式显示不受像素缩小影响。c部分展示相邻子像素间距对混合色的影响，优化后产生CMY颜色。d部分为混合色像素的显微镜和SEM图像。

亮点 2｜40 ms快速电致变色切换

利用WO3在电化学还原时发生绝缘体-金属转变，折射率实部从2.38降至1.95，虚部从<0.01升至>0.4，实现强光学吸收。通过设计500 nm窄间隙工作电极-对电极结构，增强局部电场，配合超薄非晶WO3纳米盘，实现40 ms内达到95%以上光学对比度调制，对应刷新率>25 Hz，比已报道最快WO3电致变色器件快65倍以上。脉冲电压±4 V下循环10次，光学对比度稳定。

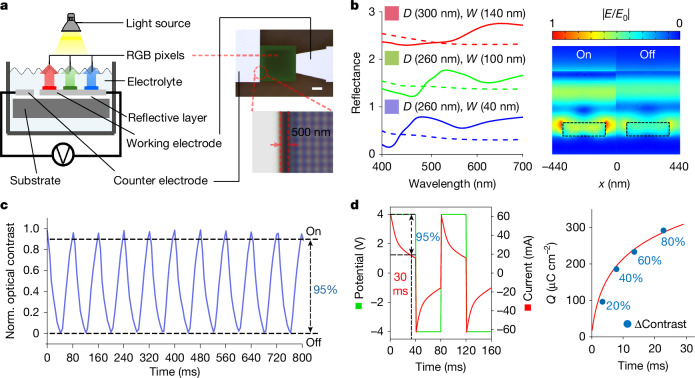

图 3　Fig. 3。图3展示电化学调控下的光学响应。a部分为电化学测试装置示意图，工作电极与对电极间距500 nm以增强局部电场。b部分显示RGB像素在电解液中的反射光谱，开态和关态对比明显，光学对比度约50%。c部分展示±4 V脉冲下10次循环的归一化光学对比度变化，40 ms内达到95%以上调制。d部分为电流响应和电荷消耗与光学对比度的关系。

亮点 3｜低功耗与颜色记忆效应

由于WO3的双稳态特性，像素在开路状态下可保持颜色状态：着色态反射率在150 s内保持90%以上，褪色态在9 s内保持低于10%。因此静态图像功耗仅约0.5 mW cm-2，视频播放时约1.7 mW cm-2，显著低于电泳显示和电润湿显示。能量主要消耗在像素状态切换时，且视频播放中仅约10%像素发生变化，平均灰度变化约30级，所需光学对比度仅约20%，进一步降低能耗。

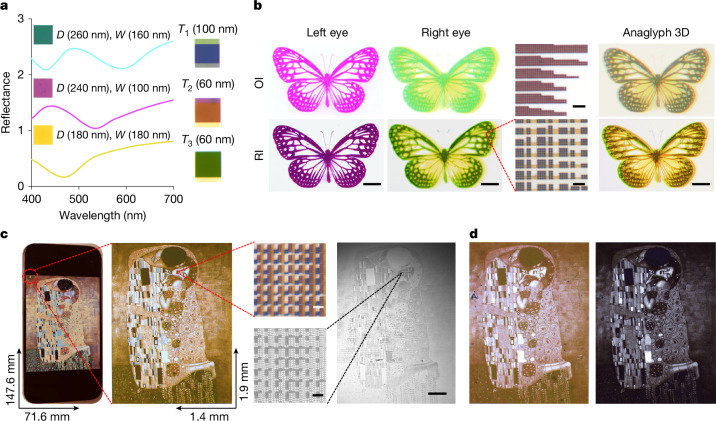

图 4　Fig. 4。图4展示CMY像素的光学性质及全彩和3D显示。a部分为CMY像素的反射光谱和优化后的混合色照片。b部分展示立体蝴蝶图像的分解与重建，M和CY通道分别对应左右眼，实现超过35,000 PPI的立体显示。c部分对比视网膜电子纸与iPhone 15的尺寸和分辨率，前者面积仅约1/4000，但分辨率相当。d部分展示《吻》图像在电解液中的颜色态和暗态照片。

亮点 4｜全彩图像与3D显示验证

通过优化CMY子像素几何参数和间距，在空气中实现了CMY混合色，并利用CMY减色法重建了《吻》的高分辨率图像，面积仅1.9×1.4 mm2，分辨率达4,300×700像素，平均像素尺寸约560 nm。在电解液环境中，CMY像素同样实现电致变色调制，但颜色饱和度降低且红移。此外，利用M和CY通道编码立体图像对，实现了超过35,000 PPI的立体3D显示，验证了视网膜电子纸在虚拟现实中的应用潜力。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 电子束光刻、反应离子刻蚀、电化学调控、微区光谱、SEM表征
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事显示技术、纳米光子学、电致变色材料和虚拟现实硬件研发的研究人员与工程师。

带走一句

反射式超表面电子纸打破了像素尺寸与光学性能的权衡，为超高分辨率、低功耗动态显示提供了新范式，值得关注其在AR/VR和可穿戴设备中的集成方案。
