IF50.5｜纳米限域水的面内介电常数与电导率

水被压到几个分子层厚时，面内介电常数飙升至约1000，电导率接近超离子态。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

水在体相室温下具有约80的高介电常数和约10⁻⁵ S/m的电导率，两者都与氢键网络密切相关。当水被限制在固体表面附近或纳米腔中时，其结构会偏离体相，形成明显的分层。这种结构变化预期会影响水的导电性和极化率，进而改变分子间作用力，影响许多物理化学过程。然而，界面水和强限域水的电学性质研究很少，尤其是面内介电常数ε//几乎未知，因为缺乏合适的实验技术。此前研究只测量了垂直于表面的介电常数ε⊥，发现近表面几层水几乎不可极化（ε⊥≈2）。

科学问题

卡在哪里： 此前对纳米限域水的电学性质研究主要关注垂直方向，发现ε⊥被强烈抑制。但面内介电常数ε//由于测量困难一直未知，理论预测从巨大值到体相值甚至极小值不一。同时，近表面水的质子电导率虽有增强报道，但幅度和机制存在争议。缺乏在原子尺度限域下同时测量面内介电常数和电导率的实验手段。

本文要回答： 本文要回答：水在纳米通道中面内介电常数和电导率如何随限域厚度变化？在几个分子层厚的极端限域下，水的电学性质是否发生突变？

技术路线

作者主要用了：扫描介电显微镜、GHz宽频介电谱、范德华组装纳米通道、全3D有限元模拟。

作者利用范德华组装技术构建了hBN-石墨烯纳米通道，通道高度从1到60 nm可调。通过将石墨烯接地电极远离水层并增加厚hBN底层，在通道内产生面内电场分量。使用扫描介电显微镜（SDM）在100 Hz到1 GHz的超宽频率范围内测量局域电容梯度，获得介电色散谱。通过全3D有限元模拟拟合色散谱，提取出面内介电常数ε//和电导率σ//。图1展示了实验装置和SDM成像，对比了空通道和充水通道的介电对比度随频率的变化，验证了方法的有效性。

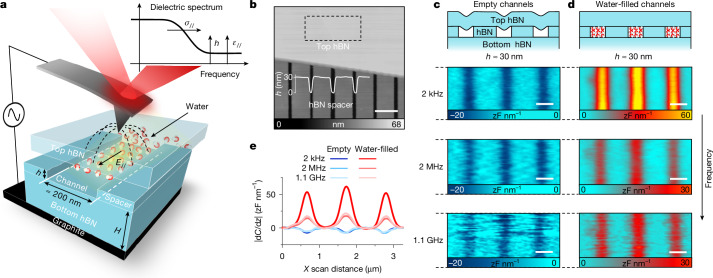

图 1　Fig. 1。图1展示了实验装置示意图和SDM成像。a部分显示hBN-石墨烯纳米通道结构，接地电极远离水层以产生面内电场。b为h≈30 nm通道的AFM形貌图。c和d分别显示空通道和充水通道在不同频率下的介电对比度图像，充水后对比度由负变正且随频率升高而减弱。e为水相对于hBN的平均对比度随频率的变化曲线，显示典型的介电色散行为。

核心亮点

亮点 1｜准二维水出现铁电样介电常数和超离子样电导率

当通道高度减小到h≈1–2 nm（准二维水，仅几个分子层）时，面内介电常数突然跃升至1030±350，比体相水高一个数量级，达到铁电体水平。同时，面内电导率在h≈1.5 nm处出现峰值，达到约3 S/m，接近超离子导体（如熔盐约10 S/m），是室温下报道的最高电导率之一。该峰值偏离表面电荷模型，与ε//的异常增加相关。在h≈1.0 nm时，电导率又下降超过十倍。

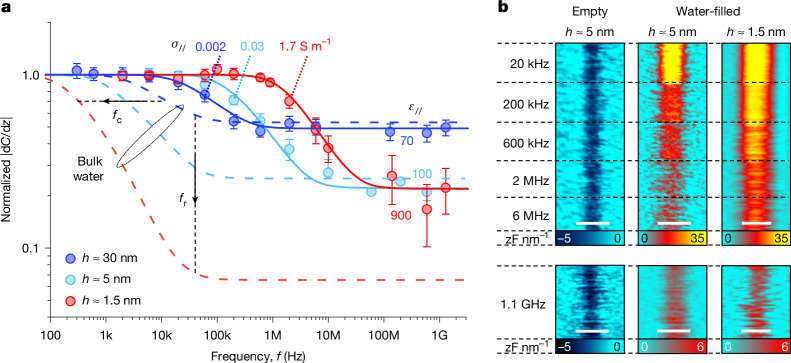

图 2　Fig. 2。图2展示了三个代表性通道高度（h≈30、5、1.5 nm）的介电色散谱。随着h减小，低频谱和高频谱之间的转变频率向高频移动，表明电导率增强。同时，高频平台的高度并未随h减小而降低，暗示介电常数增大。实线为全3D数值模拟拟合，虚线为假设水保持体相性质时的预期曲线，两者差异明显。

亮点 2｜介电各向异性反转

与垂直方向介电常数ε⊥在强限域下被抑制到约2不同，面内介电常数ε//在相同厚度范围内反而大幅增强。这种强烈的各向异性（ε//≈1000 vs ε⊥≈2）表明，固体表面对水偶极子垂直排列的阻碍与面内相对自由的旋转形成鲜明对比。三层电容模型无法解释ε//的突变，说明在h≈2–3 nm时近表面层合并，水形成更明显的分层结构，导致介电性质转变。

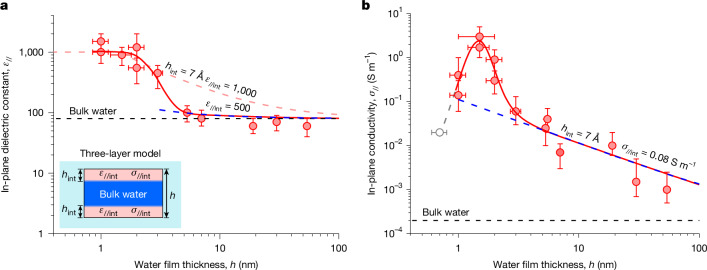

图 3　Fig. 3。图3总结了面内介电常数ε//和电导率σ//随通道高度h的变化。a中ε//在h>4 nm时接近体相值（约74），在h≈1–2 nm时急剧上升至约1000。b中σ//在中等限域下随1/h增加，在h≈1.5 nm处出现峰值约3 S/m，随后在h≈1 nm处下降。灰色数据点来自文献中0.7 nm通道的直流测量，与本文结果一致。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 扫描介电显微镜、GHz宽频介电谱、范德华组装纳米通道、全3D有限元模拟
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 研究纳米流体、界面水、电化学储能或生物分子界面过程的研究者，以及从事扫描探针介电测量的实验人员。

带走一句

做纳米尺度电学测量时，必须同时考虑介电常数和电导率的频率依赖性，且面内与垂直方向性质可能截然不同，分析时需用全3D模拟而非简化模型。
