周启涛生物技术工作室
其他前沿2025/08/06· 编译自 Nature

IF50.5｜超快光泵浦实现超表面辐射损耗调控

通过时间对称性破缺，首次实验实现共振模式的产生、湮灭、展宽与锐化。

通过时间对称性破缺，首次实验实现共振模式的产生、湮灭、展宽与锐化。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

主动超表面通过调节共振波长或材料损耗来实现可调性，但两者均受限于Q因子和近场增强控制，且无法实现共振模式的完全开关。辐射损耗γrad直接决定共振幅度、Q因子和局域场增强，是理想的控制参数，但主动调控γrad一直难以实现。对称保护连续域束缚态（SP-BIC）为被动调控γrad提供了可能，但现有主动SP-BIC研究仍聚焦于ω0或γint。本文引入恢复对称保护连续域束缚态（RSP-BIC），在几何不对称单元中通过等强反平行偶极子实现γrad≈0，并利用选择性光泵浦打破偶极平衡，实现γrad的超快调控。

科学问题

卡在哪里： 此前主动SP-BIC研究未充分利用γrad调控能力，实验受限于固有损耗，Q因子改变有限，且无法实现共振模式的产生与湮灭。

本文要回答： 通过超快光泵浦在RSP-BIC体系中实现γrad的主动调控，验证共振模式的产生、湮灭、展宽和锐化。

技术路线

作者主要用了：超快泵浦-探测、时域有限元仿真、共振态展开理论、TCMT拟合。

作者设计由两根长度和宽度不同的硅纳米棒组成的单元，通过调节几何参数使两棒偶极矩相等，实现RSP-BIC条件（γrad≈0）。利用选择性光泵浦其中一根棒的Mie共振，降低其折射率，打破偶极平衡，从而调控γrad。通过制备梯度超表面，在不同位置实现四种调控模式，并用泵浦-探测实验验证。

Fig. 1 · 原文图，按文末许可署名使用
Fig. 1 · 原文图，按文末许可署名使用

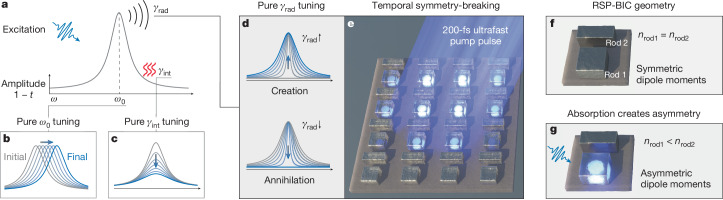

图 1　Fig. 1。图1展示了共振模式的基本参数和调控方式。a为初始共振模式，由ω0、γint和γrad定义。b-d分别显示调ω0、γint和γrad的效果：调ω0仅移动谱线，调γint降低幅度，调γrad可实现模式从无到有或从有到无。e为超快光泵浦实现时间对称性破缺的示意图。f和g展示单元结构和泵浦引起的偶极矩变化。

核心亮点

亮点 1｜RSP-BIC的实验验证

在几何不对称的单元中，通过调节第二根棒的长度l2，使两根棒的偶极矩相等，实现γrad≈0，即RSP-BIC条件。实验透射谱显示该模式消失，仿真Q因子超过10^7。该模式可追溯至传统SP-BIC，证实其对称保护本质。

Fig. 2 · 原文图，按文末许可署名使用
Fig. 2 · 原文图，按文末许可署名使用

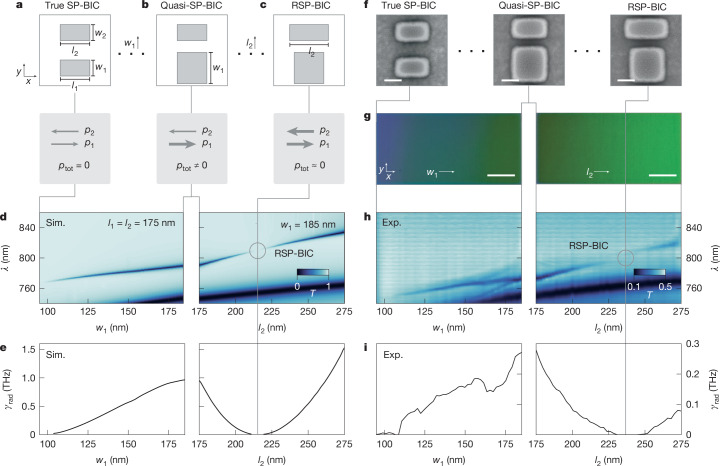

图 2　Fig. 2。图2展示RSP-BIC的设计与验证。a-c为单元结构演化：两根相同棒为SP-BIC，增加w1破坏对称形成quasi-BIC，再增加l2恢复对称达到RSP-BIC。d和e为仿真透射谱和γrad随参数变化，显示γrad在RSP-BIC处归零。f-h为SEM图像、光学图像和实验透射谱，证实RSP-BIC存在。

亮点 2｜选择性光泵浦实现γrad调控

利用y偏振720 nm光泵浦Mie 1模式，选择性降低棒1的折射率，产生Δn=0.13。在l2=236 nm处，γrad从0.04 THz增至0.14 THz，模式展宽；在l2=226 nm处，初始无共振，泵浦后产生共振（γrad=0.058 THz）；在l2=210 nm处，初始共振被湮灭（γrad降至0）；在l2=186 nm处，γrad从0.35 THz降至0.12 THz，Q因子提高150%。

Fig. 3 · 原文图，按文末许可署名使用
Fig. 3 · 原文图，按文末许可署名使用

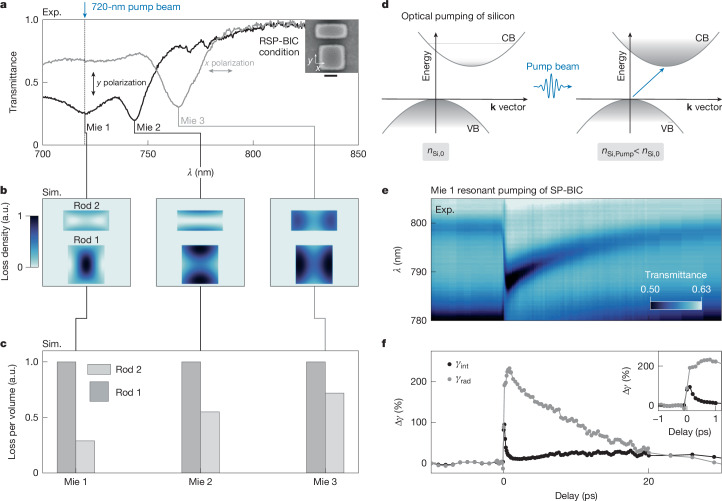

图 3　Fig. 3。图3展示选择性光泵浦的机制。a为RSP-BIC条件下的实验透射谱，显示三个Mie模式。b和c为功率损耗密度分布，显示Mie 1在棒1中吸收更强（3.5倍）。d为泵浦示意图。e和f为泵浦后透射谱和拟合的γrad、γint随时间变化，显示γrad显著增加而γint变化较小。

亮点 3｜RSE理论定量描述

共振态展开理论将泵浦引起的折射率变化视为微扰，推导出γrad与Δn的关系。仿真与理论吻合良好，预测了四种调控区域。实验测得的γrad变化与理论预测一致。

Fig. 4 · 原文图，按文末许可署名使用
Fig. 4 · 原文图，按文末许可署名使用

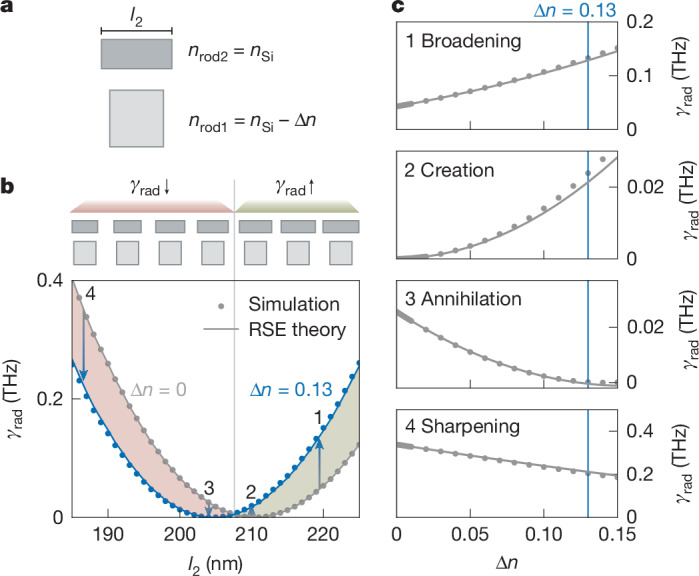

图 4　Fig. 4。图4展示折射率微扰理论。a为单元结构，棒1折射率降低Δn。b为仿真（点）与RSE理论（线）对比，显示Δn使RSP-BIC位置移动，产生γrad增加或减少的区域。c为四个代表性位置的γrad随Δn变化，对应展宽、产生、湮灭和锐化。

亮点 4｜超快时间尺度

泵浦后γrad在约300 fs内达到最大值，并在约20 ps内恢复，表明调控速度受限于载流子复合。γint变化仅约14%，证明方法的选择性。

Fig. 5 · 原文图，按文末许可署名使用
Fig. 5 · 原文图，按文末许可署名使用

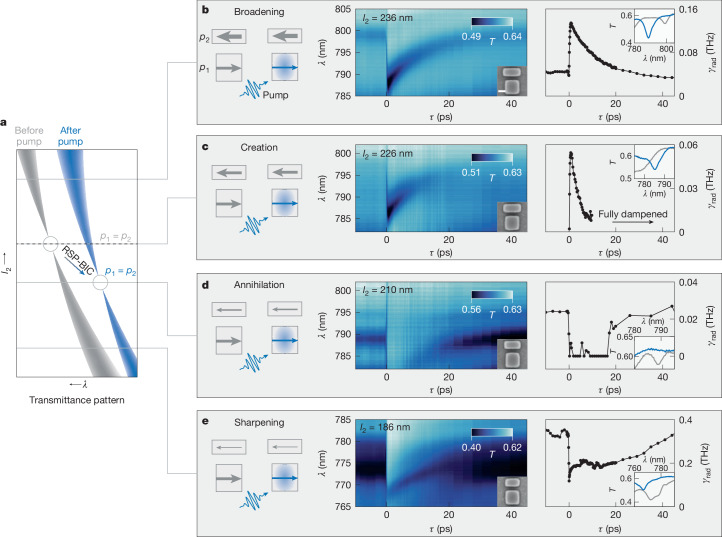

图 5　Fig. 5。图5展示四种调控模式的实验验证。a为示意图。b-e分别为展宽、产生、湮灭和锐化的时间分辨透射谱，显示γrad的快速变化和恢复。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

  • 方法栈： 超快泵浦-探测、时域有限元仿真、共振态展开理论、TCMT拟合
  • 公开数据： 原文未给出公开组学登录号
  • 代码： 原文未给出公开 GitHub/GitLab 仓库
  • 谁该点开原文： 从事超表面、纳米光子学、超快光谱学的研究人员。

带走一句

通过设计RSP-BIC并选择性泵浦，可实现对辐射损耗的独立调控，为超快光开关和可调Q因子器件提供新思路。

本页供学习交流，不替代原文，也不代表原作者、期刊或资助方立场。引用科学结论请以正式发表版本为准。 图表按 CC BY（可转载，需署名） 使用。 版权声明

微信二维码

需要同类分析？扫码加微信，一对一沟通需求，交付后终身售后。

添加微信

需要同类分析？扫码加微信，一对一沟通需求，交付后终身售后。
