IF50.5｜电子显微镜中实现纳米尺度磁振子谱学

首次用STEM-EELS在室温下直接探测到NiO纳米晶中的太赫兹磁振子。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

自旋电子学利用电子自旋与电荷，有望突破晶体管微型化的热管理和信息传输瓶颈。磁振子（magnon）是自旋晶格的集体激发，在太赫兹频段的自旋注入、传输和调控中扮演核心角色。NiO等反铁磁材料因其太赫兹自旋动力学成为自旋电子学的重要平台。然而，磁振子的探测长期受限于空间分辨率：HREELS仅能研究表面激发，中子散射、时间分辨Kerr显微镜和布里渊光散射的空间分辨率在数百纳米以上，无法解析纳米尺度的缺陷、界面等局部特征。近年来，基于NV色心的矢量磁测量虽达到纳米灵敏度，但传感器制备困难。因此，如何在纳米甚至原子尺度直接探测磁振子，成为磁振子学领域的核心挑战之一。

科学问题

卡在哪里： 磁振子与声子的能量损失范围重叠，且磁振子散射截面比声子低几个数量级，在电子能量损失谱中极易被声子信号淹没。此前理论预测了磁振子EELS的可行性，但实验上一直未能实现直接探测，主要受限于弱信号提取和动量分辨的困难。

本文要回答： 本文旨在利用高分辨STEM-EELS，在纳米尺度直接探测NiO纳米晶中的太赫兹磁振子，并验证其空间分辨能力。

技术路线

作者主要用了：STEM-EELS、动量分辨谱学、混合像素电子探测器、原子自旋动力学模拟、第一性原理计算。

作者选择NiO作为模型体系，因其声子和磁振子色散在动量-能量空间有足够分离。实验上，采用低会聚角形成纳米探针，结合狭缝收集光阑进行动量分辨EELS测量，沿220和002系统衍射行获取ω-q图。为克服磁振子信号弱的问题，使用混合像素电子探测器提高动态范围，并通过长时间积分（数小时）积累信号。数据处理上，先对原始ω-q图进行能量平方标度以增强弱特征，再用一阶对数多项式背景扣除分离磁振子信号。理论方面，采用TACAW方法模拟磁振子EELS，结合原子自旋动力学（ASD）模拟，以及FRFPMS方法模拟声子EELS，与实验对比验证。

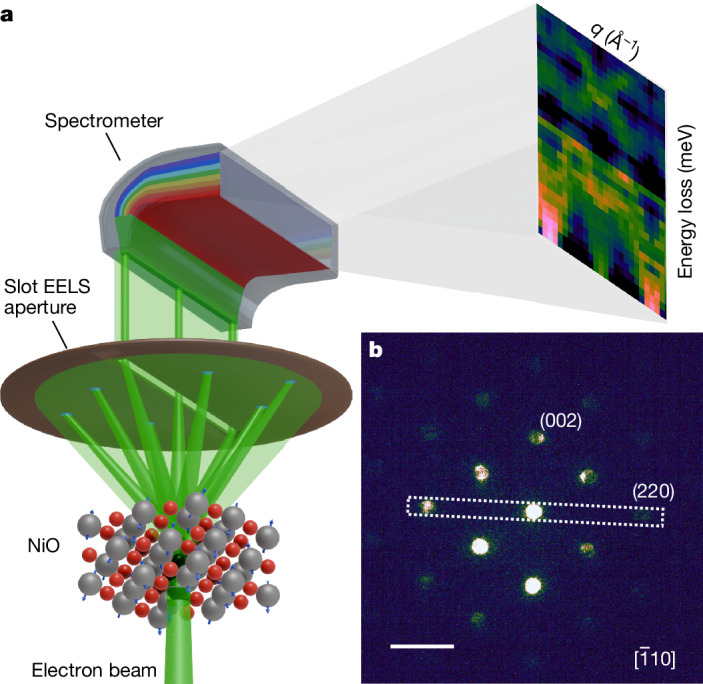

图 1　Fig. 1。图1展示了动量分辨EELS的实验几何。a为矩形狭缝收集光阑的示意图，用于选择特定动量转移方向。b为NiO [1¯10]带轴衍射花样，显示狭缝光阑沿220衍射行对齐。该设计实现了能量-动量二维映射，是后续ω-q图测量的基础。

核心亮点

亮点 1｜室温下探测到NiO太赫兹磁振子

在NiO纳米晶的Γ→M和Γ→X方向上，背景扣除后的ω-q图在约100 meV处出现清晰的磁振子色散带。沿Γ→M方向，磁振子强度在M点两侧不对称，靠近Γ点一侧更强；沿Γ→X方向，磁振子峰出现在更远离Γ点的位置。积分谱显示峰从80 meV上升至100 meV，并延伸至120 meV。信号信噪比分别达到22和59，远高于5σ置信水平。磁振子总积分强度约8.5×10^4 e−，比声子信号低三个数量级，与理论预测一致。

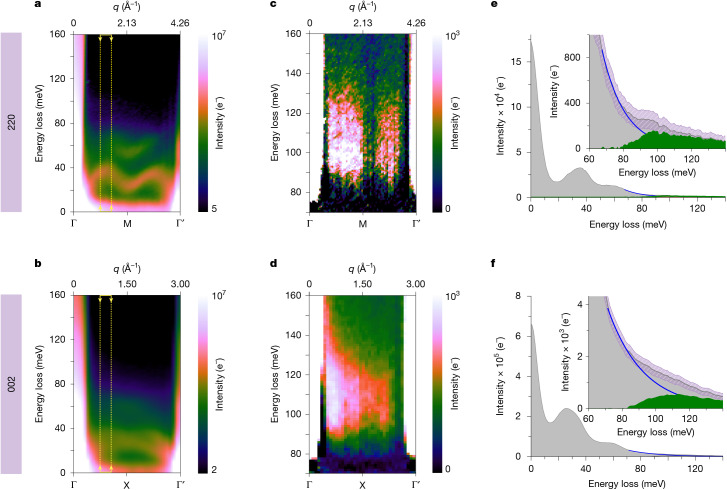

图 2　Fig. 2。图2呈现了NiO沿220和002方向的ω-q图。a、b为原始数据，显示约30和50 meV处的LA和LO声子分支。c、d为背景扣除后的磁振子色散，在约100 meV处出现不对称的强度瓣。e、f为特定动量处的积分谱，显示磁振子峰形及5σ置信区间。

亮点 2｜模拟重现磁振子色散与不对称性

TACAW模拟的磁振子EELS在80-120 meV能量范围内出现两个宽峰，峰值约100 meV，与实验吻合。模拟还重现了动量轴上的不对称性：靠近Γ点的磁振子峰强度更高。在Γ→X方向，磁振子强度最大值比Γ→M方向更靠近X点，与实验一致。此外，模拟显示10 K下磁振子峰将蓝移至约120 meV，解释了EELS（室温）与中子散射（10 K）之间约20 meV的能量差异。声子模拟（FRFPMS）在70 meV以下出现两个主要分支，与实验观测的LA和LO声子带对应。

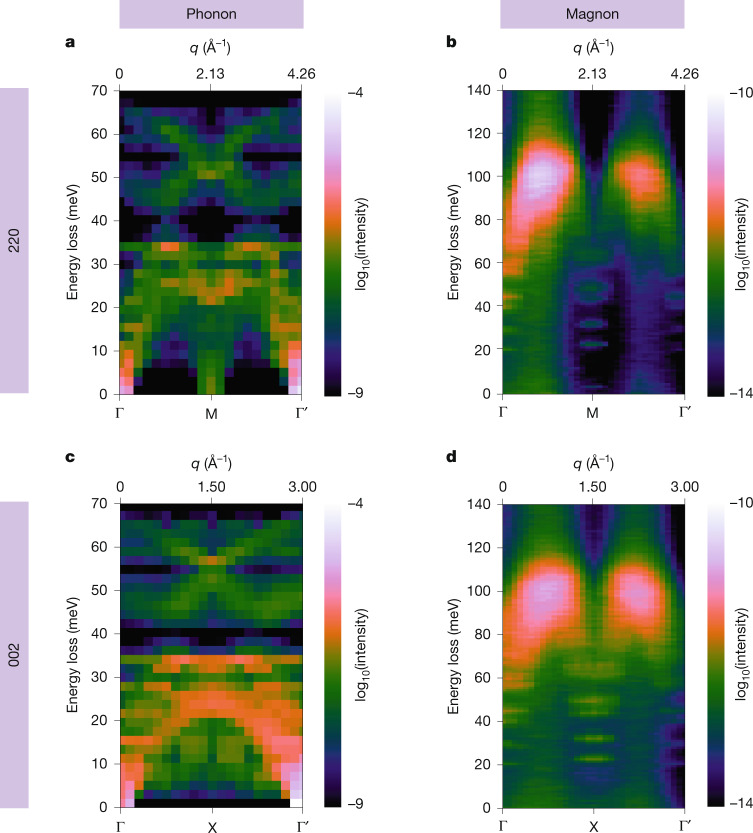

图 3　Fig. 3。图3为模拟的动量分辨EELS色散曲线。a、c为声子模拟，显示70 meV以下的两个主要分支；b、d为磁振子模拟，在80-120 meV出现两个宽峰，峰值约100 meV。模拟重现了实验观测到的动量不对称性和能量位置，验证了磁振子归属。

亮点 3｜纳米尺度磁振子空间成像

在30 nm厚的NiO薄膜/YSZ衬底上，采用暗场EELS几何（离轴收集光阑）进行空间分辨测量。积分谱在100 meV处显示清晰的磁振子峰。空间分布图显示，磁振子信号完全局限于NiO薄膜内，在距YSZ界面亚纳米距离内迅速消失，在薄膜上方的真空区域也无信号。这证明STEM-EELS能够以纳米级空间分辨率映射磁振子，为研究界面和缺陷处的自旋波行为提供了直接手段。

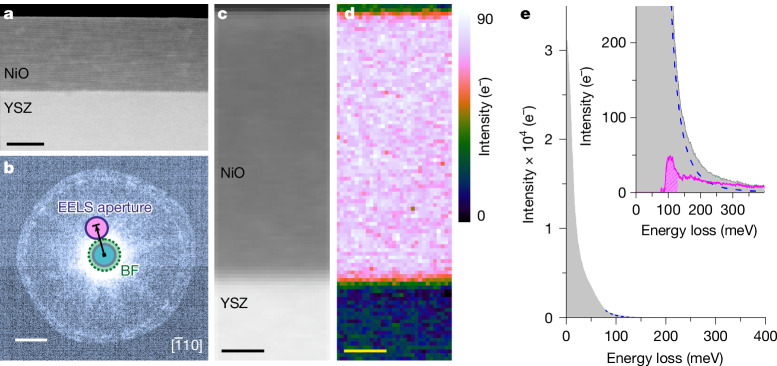

图 4　Fig. 4。图4展示了NiO薄膜/YSZ衬底的暗场EELS空间成像。a为HAADF图像，显示30 nm NiO薄膜。b为衍射花样，显示离轴收集光阑位置。c-e为空间分辨EELS结果，显示磁振子信号（80-130 meV积分）仅存在于NiO薄膜内，在界面处急剧下降。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： STEM-EELS、动量分辨谱学、混合像素电子探测器、原子自旋动力学模拟、第一性原理计算
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事电子显微学、磁振子学、自旋电子学及凝聚态物理的研究人员。

带走一句

磁振子EELS虽然信号弱，但通过优化探测器、长时间积分和动量分辨设计，可以在纳米尺度直接探测自旋波，为自旋电子学器件研究开辟了新路径。
