IF50.5|毫开尔文CMOS芯片实现自旋量子比特控制

在量子比特旁放置10万晶体管CMOS芯片,单双量子比特门性能几乎不受影响。

在量子比特旁放置10万晶体管CMOS芯片,单双量子比特门性能几乎不受影响。

这篇按生信解读号的读法拆:先看背景和问题,再看作者怎么做、做出了哪几条硬发现,最后把数据和代码收走。

研究背景

自旋量子比特因其亚微米尺寸和与硅基VLSI工艺的兼容性,被视为实现大规模量子计算的有力候选。然而,每个物理量子比特需要多条控制线,随着比特数增加,连接密度成为扩展的主要瓶颈。将控制电路与量子比特在毫开尔文温度下集成,可大幅减少互连复杂度,但CMOS电路产生的热量和电串扰可能干扰敏感的量子操作,尤其是基于交换耦合的两比特门。此前已有在4K温区集成控制的尝试,但长电缆连接限制了扩展性。

科学问题

卡在哪里: 此前研究未在毫开尔文温区直接集成CMOS控制电路,且缺乏对单、双量子比特门性能影响的系统评估。热量和电噪声对交换耦合两比特门的影响尚不明确。

本文要回答: 验证异构集成的毫开尔文CMOS芯片能否在不显著降低性能的前提下,控制硅自旋量子比特并执行通用逻辑操作。

技术路线

作者主要用了:异构集成、电荷锁定快速门、全局微波场、随机基准测试、DCZ门

作者将28nm FDSOI工艺的cryo-CMOS芯片与硅MOS量子比特芯片封装在同一电路板上,通过引线键合连接。CMOS芯片包含32个电荷锁定快速门(CLFG)单元,可产生快速电压脉冲。首先用室温控制建立单比特门和两比特DCZ门的性能基线,然后切换到cryo-CMOS控制,比较随机基准测试保真度、相干时间和交换振荡可见度。此外,利用全局微波场和J门诱导的Stark位移实现单比特寻址,展示无需逐比特微波源的扩展控制方案。

Fig. 1 · 原文图,按文末许可署名使用
Fig. 1 · 原文图,按文末许可署名使用

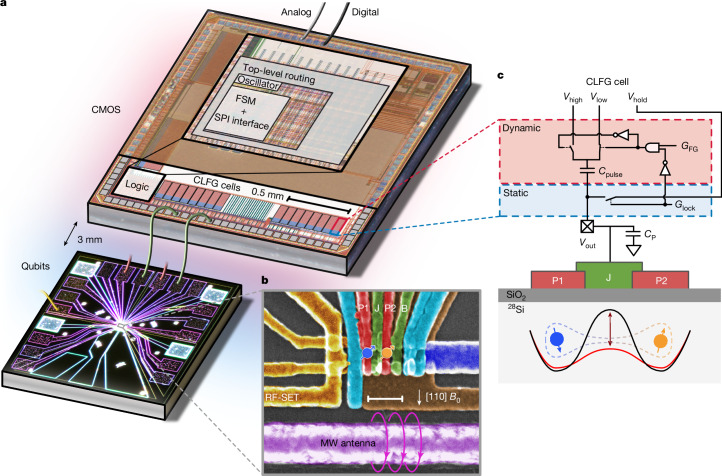

图 1 Fig. 1。图1展示了异构集成方案:cryo-CMOS芯片与量子比特芯片同板安装并引线键合,所有其他控制系统在室温。电子显微照片显示硅MOS量子器件,32个CLFG单元中一个连接J门控制耦合,另一个连接B门作为额外势垒。该图强调芯片级集成和电荷锁定快速门电路结构,是全文技术基础。

核心亮点

亮点 1|单比特门保真度仅下降0.07%

使用随机基准测试对比室温控制和cryo-CMOS控制下的单比特门保真度,发现cryo-CMOS控制导致保真度轻微下降约0.07%。该差异可能源于CMOS芯片的寄生加热,而非电噪声。相干时间T2*的测量也显示类似的小幅降低,与制冷机基座温度升高相关。这表明在单比特操作层面,毫开尔文CMOS控制的影响可忽略。

Fig. 2 · 原文图,按文末许可署名使用
Fig. 2 · 原文图,按文末许可署名使用

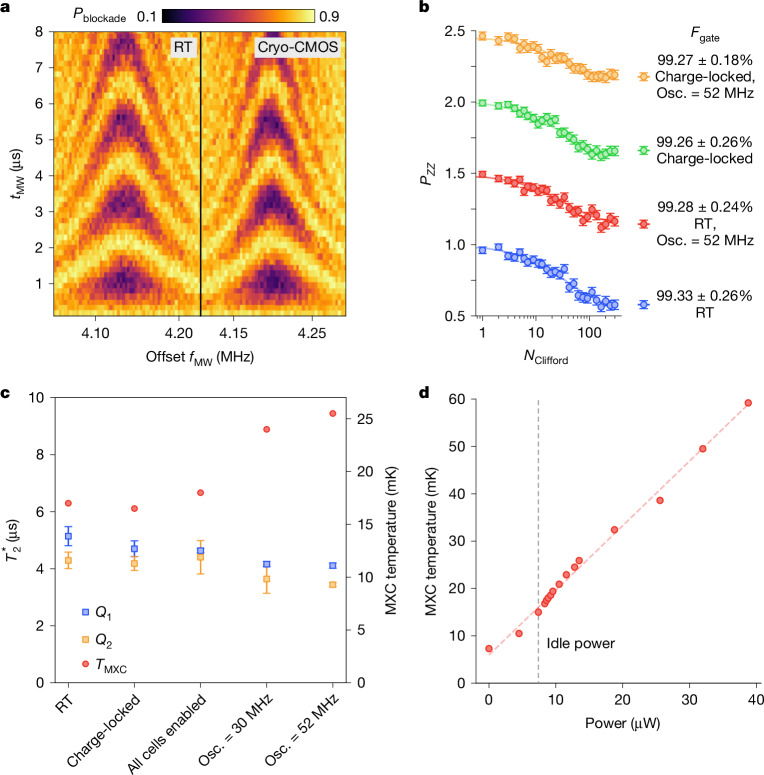

图 2 Fig. 2。图2对比室温与cryo-CMOS控制下的单比特性能。a为室温控制的拉比振荡;b为不同cryo-CMOS条件下的随机基准测试,显示保真度仅轻微下降;c为T2随CMOS上电状态的变化,与d中制冷机温度升高相关。该图证明单比特门对CMOS噪声不敏感,性能下降主要源于热效应。*

亮点 2|全局微波场实现单比特寻址

利用J门施加的直流Stark位移(约1 MHz/10 mV),将量子比特共振频率调谐至全局微波场频率,实现无需逐比特微波源的旋转控制。通过校准Stark位移并施加固定时长的J门脉冲,演示了拉比振荡和Ramsey相干时间测量。该方案仅需室温提供单一微波音调,cryo-CMOS产生基带脉冲,大幅简化了扩展所需的微波硬件。

Fig. 3 · 原文图,按文末许可署名使用
Fig. 3 · 原文图,按文末许可署名使用

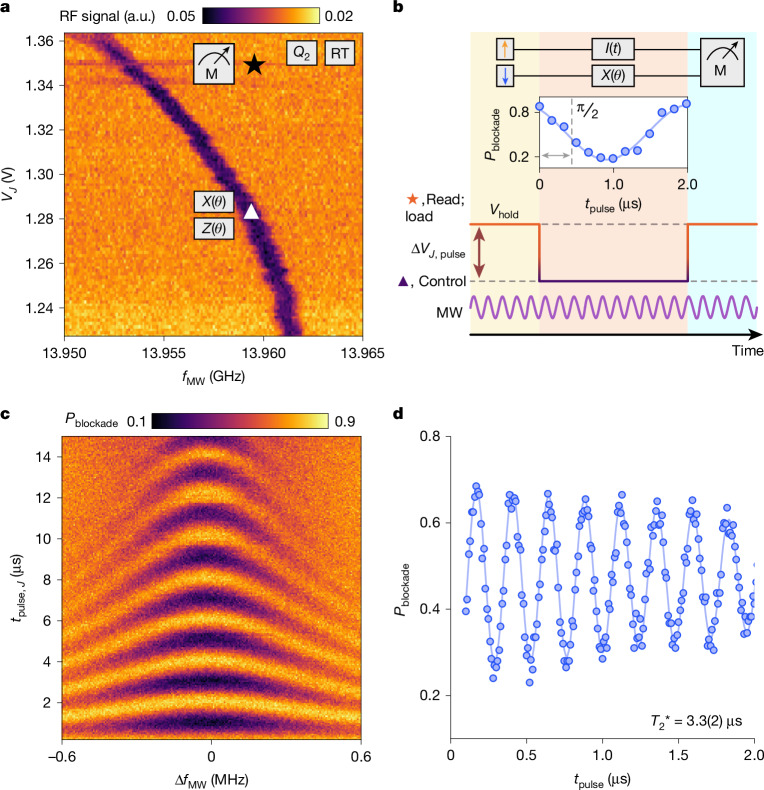

图 3 Fig. 3。图3展示全局微波场控制方案。a为ESR谱随J门电压的变化,显示Q2的Stark位移;b为脉冲序列示意图;c为Q2的拉比振荡;d为Ramsey相干时间。该图说明利用Stark位移可实现无逐比特微波源的寻址,且cryo-CMOS脉冲足以驱动相干操作。

亮点 3|两比特DCZ门在CMOS控制下保持相干

在cryo-CMOS控制下执行去耦受控相位门(DCZ),观察到与室温控制相似的交换振荡行为,证明毫开尔文CMOS可支持两比特纠缠操作。通过移除自旋回波脉冲,测量宽频噪声敏感的T2,CZ*,发现cryo-CMOS控制下该参数仅下降约20%,且该下降与CMOS时钟频率升高导致的温度上升相关,而非额外电噪声。这表明异构集成方案对噪声敏感的两比特门影响有限。

Fig. 4 · 原文图,按文末许可署名使用
Fig. 4 · 原文图,按文末许可署名使用

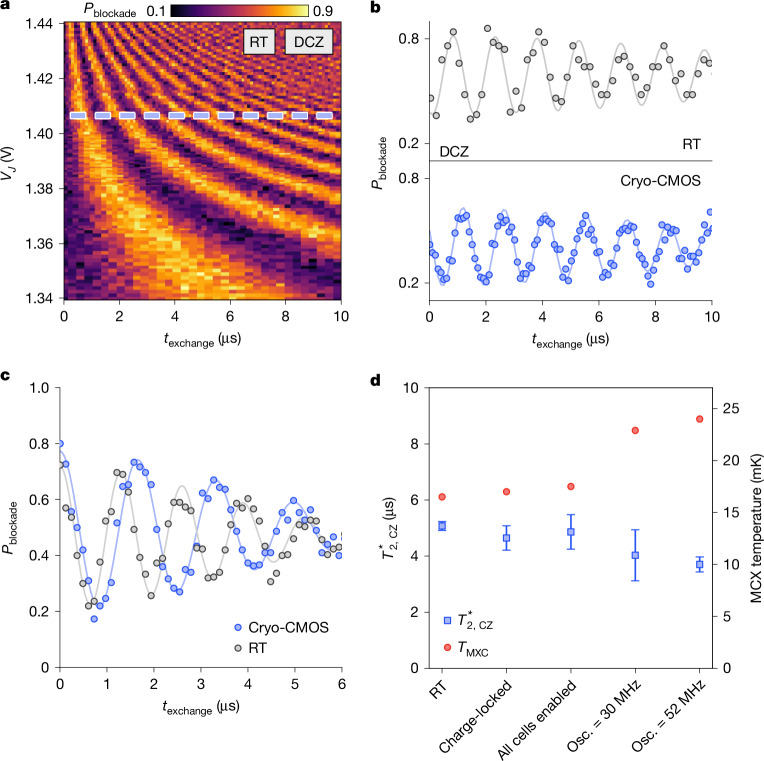

图 4 Fig. 4。图4对比室温与cryo-CMOS控制下的两比特DCZ门。a为室温下交换振荡;b为相同VJ下室温与cryo-CMOS的振荡对比,可见相似行为;c为移除自旋回波后的宽频噪声测量,显示T2,CZ略有下降;d为不同CMOS条件下的T2,CZ比较,表明下降与时钟频率和温度相关,而非电噪声。

亮点 4|10万晶体管芯片热管理可优化

CMOS芯片包含约10万晶体管,数字部分功耗约几十微瓦,每个CLFG单元在100 mV脉冲幅度下功耗约20 nW/MHz。当前未采取热隔离措施,芯片与量子比特直接引线键合导致寄生加热,使量子器件电子温度升高。作者指出通过分离冷却路径可进一步抑制热效应,为未来扩展提供热管理方向。

生信可带走

这一块是给做分析的人用的,不是科普点缀。

  • 方法栈: 异构集成、电荷锁定快速门、全局微波场、随机基准测试、DCZ门
  • 公开数据: 原文未给出公开组学登录号
  • 代码: 原文未给出公开 GitHub/GitLab 仓库
  • 谁该点开原文: 从事量子计算硬件、低温电子学或自旋量子比特控制的研究人员。

带走一句

异构集成cryo-CMOS可在不显著牺牲量子比特性能的前提下实现控制,为扩展自旋量子比特系统提供了可行路径。
