IF50.5｜M点扭转构建新型摩尔材料

首次在非磁性体系中实现动量空间非简单对称性，开辟摩尔材料新方向。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

摩尔异质结通过堆叠两层单层材料并引入相对扭转，产生有效的摩尔平移对称性，从而改变电子能带结构，为强关联体系提供高度可调平台。此前研究几乎全部集中于具有三角晶格且低能态位于布里渊区Γ点或K点的单层材料，例如石墨烯和过渡金属硫族化合物。这些体系通常具有一个或两个谷，时间反演对称性交换谷。然而，具有三角晶格但低能态位于M点的单层材料尚未被探索，这类材料可能带来全新的物理现象。

科学问题

卡在哪里： 现有摩尔材料研究局限于Γ点和K点体系，缺乏对M点低能态单层材料的探索。M点体系具有三个由C3z旋转关联的谷，且时间反演对称性保持谷不变，其摩尔哈密顿量可能展现独特的对称性和拓扑性质，但此前缺乏具体材料实现和理论模型。

本文要回答： 提出并验证基于M点扭转的摩尔材料新类别，以1T-SnSe2和1T-ZrS2为例，构建精确连续模型，分析其能带、拓扑、电荷密度及相互作用物理。

技术路线

作者主要用了：第一性原理计算、连续模型构建、对称性分析、瓦尼尔函数。

作者首先通过第一性原理计算确定1T-SnSe2和1T-ZrS2单层具有M点导带底，然后构建AA和AB堆叠的扭转双层结构，在多个公度扭转角下进行大规模DFT计算并考虑晶格弛豫。基于这些结果，他们提取出低能有效哈密顿量，并利用对称性分析构建简化连续模型，拟合参数以重现第一性原理能带。最后，通过分析模型的对称性、拓扑和电荷密度，揭示动量空间非简单对称性及其对关联物理的影响。

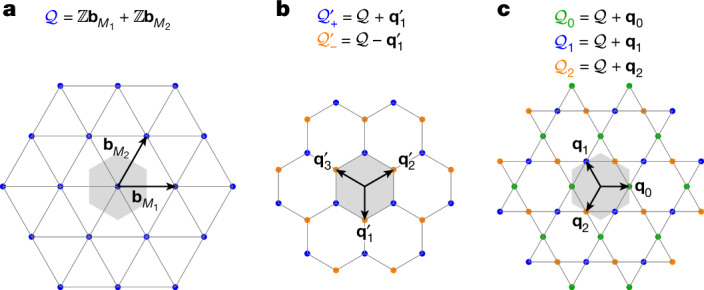

图 1　Fig. 1。图1对比了Γ点、K点和M点摩尔体系中Q矢量的晶格结构：Γ点形成三角晶格，K点形成蜂窝晶格，而M点形成kagome晶格。M点体系具有三个谷，分别对应kagome晶格的三个子晶格，这是其独特物理的根源。

核心亮点

亮点 1｜M点摩尔材料具有kagome Q晶格

在M点摩尔体系中，倒空间Q矢量形成kagome晶格，而非Γ点体系的三角晶格或K点体系的蜂窝晶格。这一结构源于三个C3z关联的谷，每个谷对应kagome晶格的一个子晶格。这种独特的Q晶格导致摩尔哈密顿量具有新的对称性和能带结构，为后续的动量空间非简单对称性奠定基础。

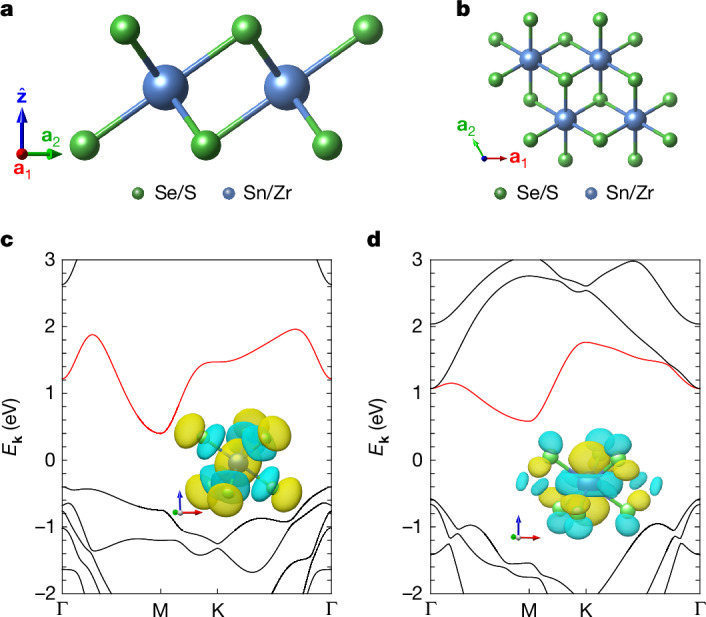

图 2　Fig. 2。图2展示了1T-SnSe2和1T-ZrS2单层的晶体结构（侧视图和俯视图）及其第一性原理能带结构。两种材料的导带底均位于M点，且最低导带分别由Sn的s-like轨道和Zr的dz2轨道贡献，表明它们是M点摩尔材料的理想候选。

亮点 2｜1T-SnSe2和1T-ZrS2实现M点摩尔材料

第一性原理计算表明，单层1T-SnSe2和1T-ZrS2的导带底位于M点，且最低导带分别由Sn的s-like轨道和Zr的dz2轨道贡献。在AA和AB堆叠的扭转双层中，计算得到约10 meV带宽的平带，且每个谷贡献两套自旋简并的能带。电荷密度分布显示近似C2z和Mz对称性，为构建简化模型提供依据。

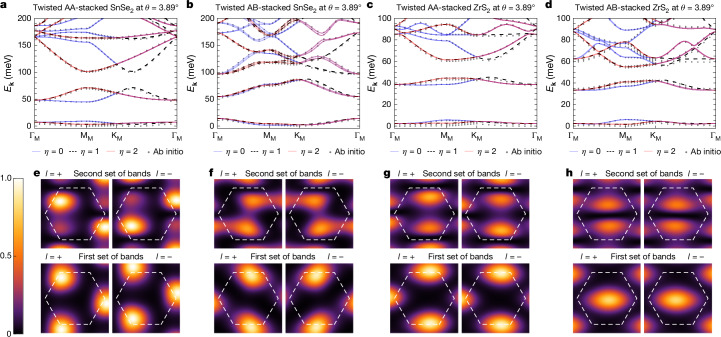

图 3　Fig. 3。图3给出了AA和AB堆叠的扭转SnSe2和ZrS2在θ=3.89°时的能带结构（第一性原理和连续模型对比）以及谷η=0的层分辨电荷密度分布。能带显示约10 meV带宽的平带，电荷密度揭示近似C2z和Mz对称性，为简化模型提供依据。

亮点 3｜动量空间非简单对称性首次实现

简化连续模型揭示出有效的Mz对称性在动量空间具有非简单作用：它将动量k平移q0并交换层。这种作用源于摩尔费米子实现晶体空间群的投影表示，导致Mz与一个摩尔平移算符反对易。这是首次在非磁性体系中实现动量空间非简单对称性，无需外加数千特斯拉磁场。该对称性使每个谷的能带在k和k+q0处简并，并影响瓦尼尔轨道的排布。

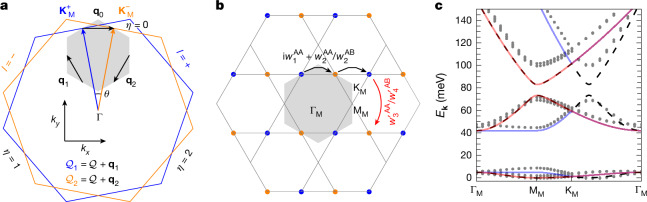

图 4　Fig. 4。图4展示了单层和摩尔布里渊区的关系，以及谷η=0中Q晶格的形成和摩尔势矩阵的跃迁项。简化模型的能带结构与第一性原理结果定性一致，验证了仅含少量参数的连续模型的有效性。

亮点 4｜准一维物理与Luttinger液体模拟

由于Mz对称性禁止不同镜像扇区间的跃迁，且瓦尼尔轨道近似各向同性，AA堆叠SnSe2的每个谷内能带沿一个方向色散极弱，呈现准一维行为。这为模拟Luttinger液体提供可能。然而，ZrS2因轨道形状各向异性，其第一组导带沿另一方向平坦，表明准一维性并非M点体系的普遍特征，而是由对称性和轨道形状共同决定。

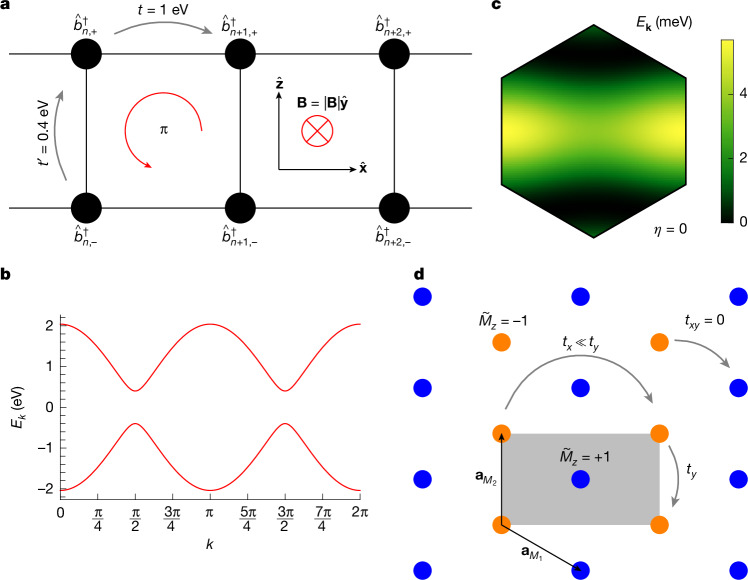

图 5　Fig. 5。图5用一个含磁通的一维梯子模型说明Mz对称性的非简单作用：每个原胞包含π磁通，Mz将动量k平移π并交换层。该模型再现了AA堆叠SnSe2第一导带的色散，并解释了k和k+π处能带简并的起源。

亮点 5｜六味Hubbard模型与关联物理

考虑库仑相互作用后，M点摩尔体系可实现六味Hubbard模型（三个谷×两个自旋）。在AA堆叠SnSe2中，瓦尼尔轨道形成三角晶格，但主导跃迁仅沿一个方向，导致强各向异性。强耦合极限下，该模型在整数填充处可展现经典自旋液体、价键固体和量子自旋液体等丰富基态，为研究多轨道关联电子体系提供新平台。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 第一性原理计算、连续模型构建、对称性分析、瓦尼尔函数
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 研究摩尔异质结、强关联电子体系或拓扑物态的理论和计算凝聚态物理学者。

带走一句

做摩尔材料分析时，不要只盯着Γ点和K点；M点体系能带来新的对称性和关联物理，值得挖掘。
