IF50.5｜单片堆叠钙钛矿彩色光电探测器

钙钛矿多层堆叠实现无滤光片彩色成像，EQE和色准双优。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

现代彩色图像传感器依赖被动式滤光片（CFA）分离RGB，但滤光片吸收约三分之二入射光，导致外量子效率（EQE）和灵敏度受限。Foveon型垂直堆叠硅探测器虽提高光利用，但硅对可见光无固有波长选择性，色准需复杂后处理。铅卤钙钛矿APbX3带隙可在1.6–3 eV连续调节，且吸收系数高，理论上可作顺序吸收蓝、绿、红光的活性层，但此前仅实现机械堆叠，未实现单片集成。

科学问题

卡在哪里： 钙钛矿多层堆叠传感器此前仅停留在理论或机械堆叠，缺乏单片薄膜多层集成方案，且未系统评估其色准和成像性能。

本文要回答： 实现单片垂直堆叠钙钛矿彩色光电探测器，并验证其EQE、色准和成像优势。

技术路线

作者主要用了：共蒸发钙钛矿、磁控溅射、EQE、CIELAB色差、8×8×3阵列、TFT阵列。

作者采用全蒸发工艺逐层沉积不同带隙钙钛矿（CsPbBr2Cl蓝、CsPbBr2I绿、MAPbBrI2红），中间用透明电极和电荷传输层串联，并用SiOx或梯度层隔离。先制备单像素堆叠探测器，测量J-V、EQE、噪声和色准；再制作8×8×3交叉杆阵列和64×64×3 TFT阵列，统计像素均匀性并模拟CFA/Foveon成像对比。

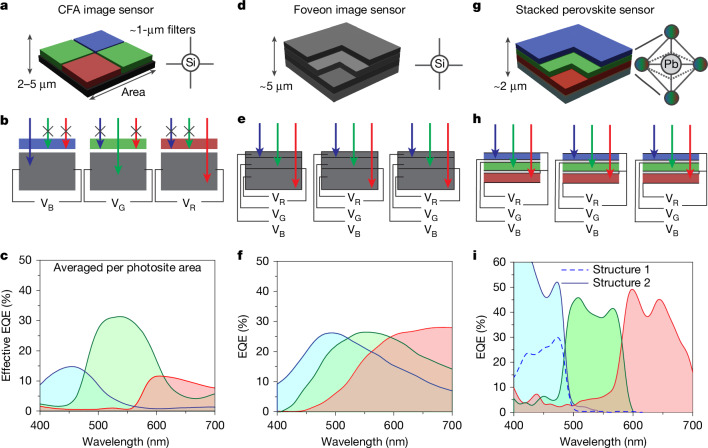

图 1　Fig. 1。图1对比CFA、Foveon和钙钛矿堆叠三种彩色成像原理。CFA因滤光片吸收损失，平均EQE低；Foveon虽光利用高但硅层无波长选择性，色准差；钙钛矿堆叠通过带隙工程实现各层选择性吸收，EQE和色准兼优。

核心亮点

亮点 1｜单片堆叠探测器EQE达50%

结构1的R/G/B通道EQE分别为50%、47%、53%，暗电流密度10–50 nA cm−2（-1V），比探测率最高1.5×10^11 Jones。与CFA相比，平均EQE提升近两倍。结构2移除部分介电层后EQE更高但漏电增加。

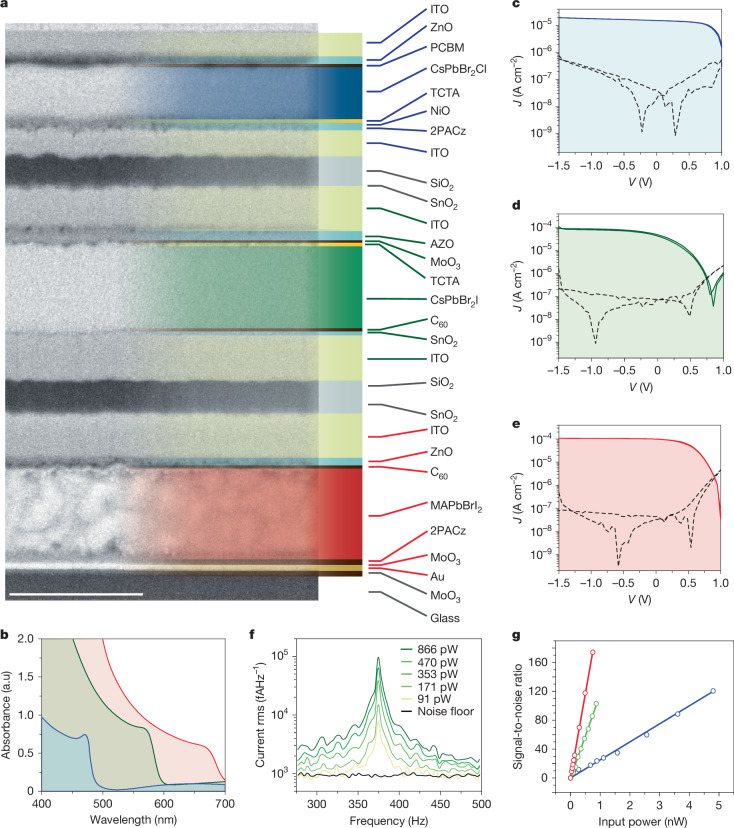

图 2　Fig. 2。图2展示堆叠探测器截面SEM及各层材料，吸收光谱显示三种钙钛矿分别覆盖蓝、绿、红波段。J-V曲线表明各通道具有良好整流和低暗电流。EQE、噪声和线性度数据证明器件性能接近单结钙钛矿探测器。

亮点 2｜色准ΔELab低至3.8

基于EQE光谱计算，堆叠传感器在优化变换矩阵后ΔELab=3.8，优于CFA和Foveon（Foveon为12.8）。实测光电流ΔELab=7.6，略差于理论值，归因于非线性。变换矩阵接近对角（Frobenius范数0.18），表明所需通道间校正小，有利于低光信噪比。

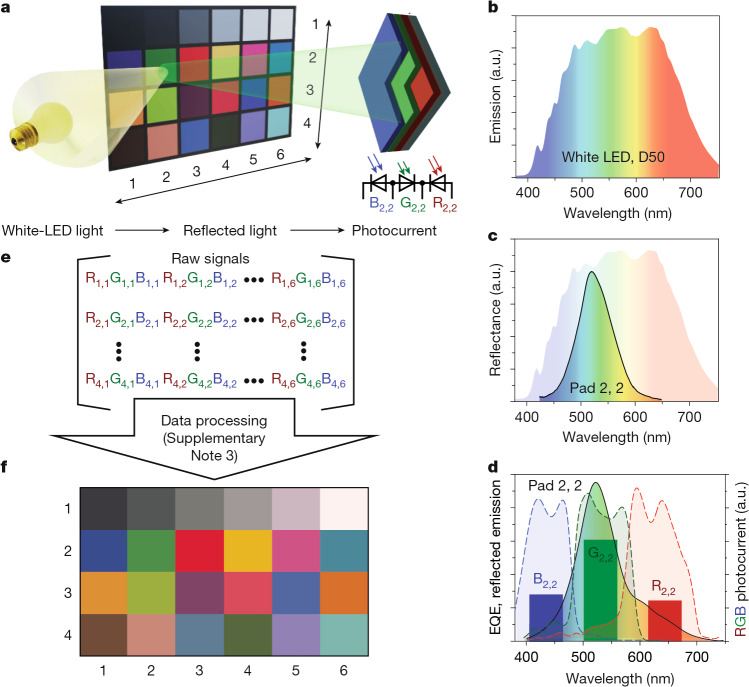

图 3　Fig. 3。图3为色准测量方案与结果。通过D50白光LED照射ColorChecker色块，测量堆叠探测器RGB光电流，经矩阵变换和色彩空间转换后渲染图像。计算ΔELab=3.8，优于CFA和Foveon，且变换矩阵接近对角。

亮点 3｜阵列验证无去马赛克伪影

8×8×3交叉杆阵列在单色LED下各通道响应分布与单像素光谱一致，证明像素化后色选择性保持。模拟CFA模式（仅用64像素）图像质量差，而堆叠模式无伪影。64×64×3 TFT阵列拍摄ColorChecker照片色彩还原良好。

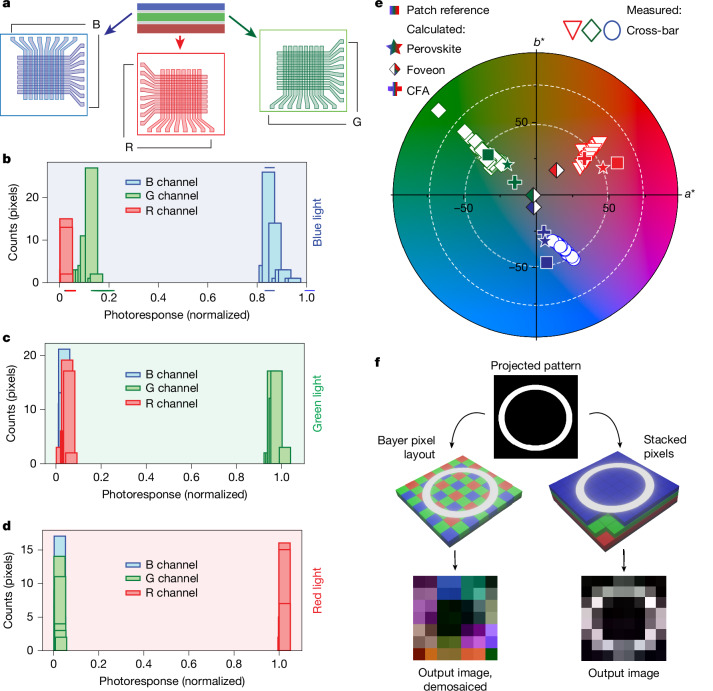

图 4　Fig. 4。图4展示8×8×3交叉杆阵列的电极布局和像素响应统计。单色LED下各通道响应分布与光谱一致，证明阵列色选择性。模拟CFA模式图像质量差，而堆叠模式无伪影。CIELAB色度分布显示像素间一致性。

亮点 4｜钙钛矿堆叠传感器的独特优势

与III-V族半导体相比，钙钛矿无需高成本外延生长；与有机材料相比，钙钛矿响应速度快、迁移率高。钙钛矿吸收边陡峭，可省去红外滤光片，且可直接集成在读出电路上方增大感光面积。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 共蒸发钙钛矿、磁控溅射、EQE、CIELAB色差、8×8×3阵列、TFT阵列
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事光电探测器、图像传感器或钙钛矿光电器件研究的科研人员和工程师。

带走一句

钙钛矿带隙工程可实现单片垂直堆叠彩色探测，为无滤光片、无去马赛克的高灵敏度图像传感器提供新范式，值得关注其与CMOS读出电路的集成。
