IF50.5｜封装Co–Ni合金实现高温CO2电还原高效稳定

Co0.5Ni0.5@SDC催化剂在800°C、1 A cm−2下能量效率90%、寿命超2000小时。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

高温固体氧化物电解池（SOEC）可直接将CO2还原为CO，具有工业应用潜力，但现有非贵金属催化剂在高电流密度（≥1 A cm−2）下能量效率通常低于70%，寿命不足200小时，且存在活性与稳定性之间的权衡。合金化可调控金属表面电子和几何结构，而将活性合金封装在惰性氧化物中可抑制金属团聚并创造丰富界面，有望打破这一权衡。

科学问题

卡在哪里： 此前SOEC催化剂要么活性位点有限，要么在高温下发生严重颗粒团聚或积碳，导致性能衰减。非贵金属催化剂在1 A cm−2下的能量效率和寿命分别低于70%和200小时，贵金属催化剂虽寿命较长但成本高且电流密度低。

本文要回答： 开发一种兼具高活性与高稳定性的非贵金属催化剂，实现高温CO2电还原制CO的高能量效率和长寿命。

技术路线

作者主要用了：溶胶-凝胶法合成、电化学测试、XRD、SEM/TEM、XPS、XANES、EIS/DRT、DFT计算。

作者采用溶胶-凝胶法合成了一系列SDC封装的MxNi1−x@SDC催化剂，筛选出Co0.5Ni0.5@SDC为最优。通过构建电解质支撑的单电池，在800°C下评价其CO2电还原性能，并与非封装复合催化剂Co0.5Ni0.5–SDC和单金属Ni@SDC进行对比。结合多种表征手段揭示封装结构和合金组成对活性与稳定性的影响机制，并利用DFT计算阐明反应路径。

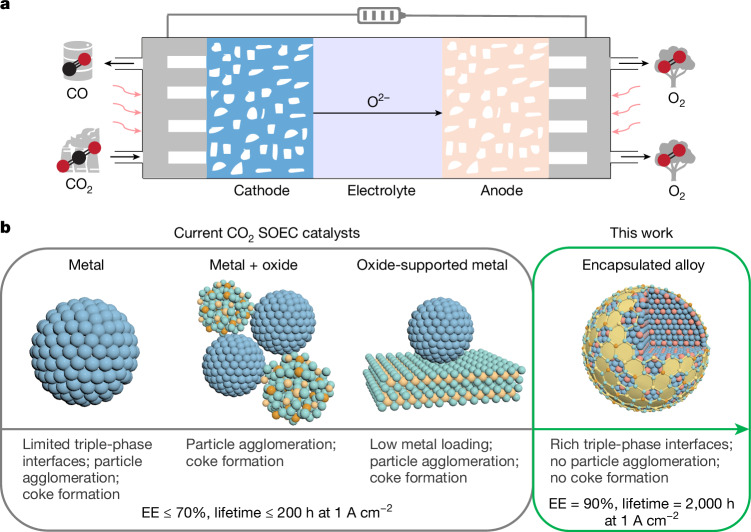

图 1　Fig. 1。图1展示了SOEC构型及阴极催化剂发展概览。a为SOEC结构示意图，b对比了传统催化剂与本文提出的封装合金催化剂在活性/稳定性权衡上的差异，引出封装策略的设计思路。

核心亮点

亮点 1｜封装合金催化剂性能卓越

Co0.5Ni0.5@SDC在1.1 V电压下达到1.0 A cm−2电流密度，能量效率高达90%，CO选择性接近100%，单程产率可达90%。在1 A cm−2恒流测试中，电池电压仅从1.10 V缓慢升至1.20 V（2000小时），衰减率仅0.050 mV h−1，远优于非封装Co0.5Ni0.5–SDC（0.49 mV h−1）和Ni@SDC（0.54 mV h−1）。

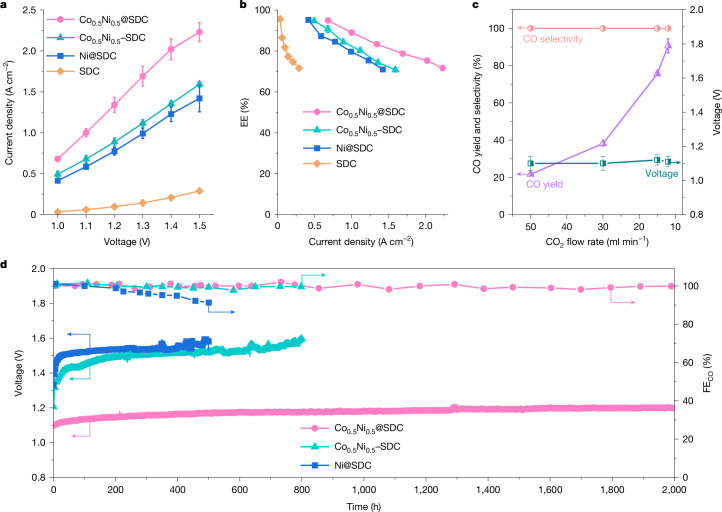

图 2　Fig. 2。图2汇总了电化学性能数据。a显示Co0.5Ni0.5@SDC在各电压下电流密度最高；b显示其能量效率在1 A cm−2时达90%；c显示通过调节CO2流速，单程产率可达90%且选择性接近100%；d显示2000小时稳定性测试中电压仅小幅上升，远优于对照催化剂。

亮点 2｜封装结构抑制金属团聚

稳定性测试后，Ni@SDC和Co0.5Ni0.5–SDC的金属颗粒平均尺寸分别增大约60%和100%，而Co0.5Ni0.5@SDC等封装催化剂的金属颗粒尺寸增加均低于15%。SDC颗粒尺寸变化均小于10%。这表明封装结构有效抑制了高温下的金属团聚，是维持长期稳定性的关键。

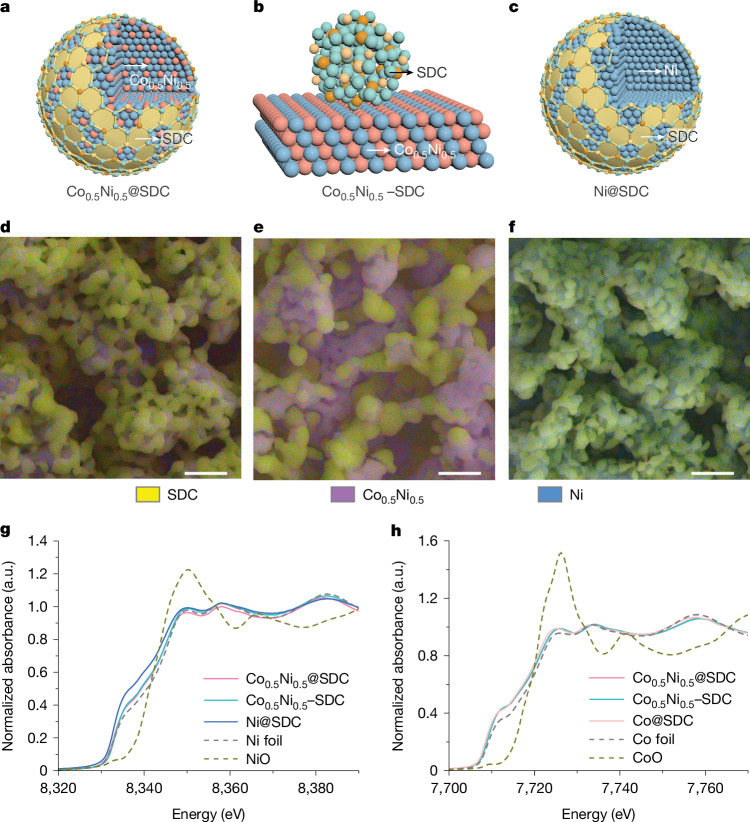

图 3　Fig. 3。图3为催化剂结构表征。a–c示意封装与非封装结构差异；d–f的SEM-EDS映射显示Co0.5Ni0.5@SDC中Co–Ni核被SDC壳层包裹，而Co0.5Ni0.5–SDC中元素随机分布；g,h的XANES谱表明金属与SDC之间存在电荷转移，且封装结构增强了金属-氧化物界面。

亮点 3｜合金组成抑制积碳和氧化

Ni@SDC在稳定性测试后出现明显积碳，而含Co的封装催化剂未检测到碳沉积。此外，纯Co@SDC在测试后Co严重氧化，而Co–Ni合金催化剂中金属氧化态变化较小。优化的Co0.5Ni0.5合金组成可同时抑制积碳和金属氧化，与封装结构协同提升稳定性。

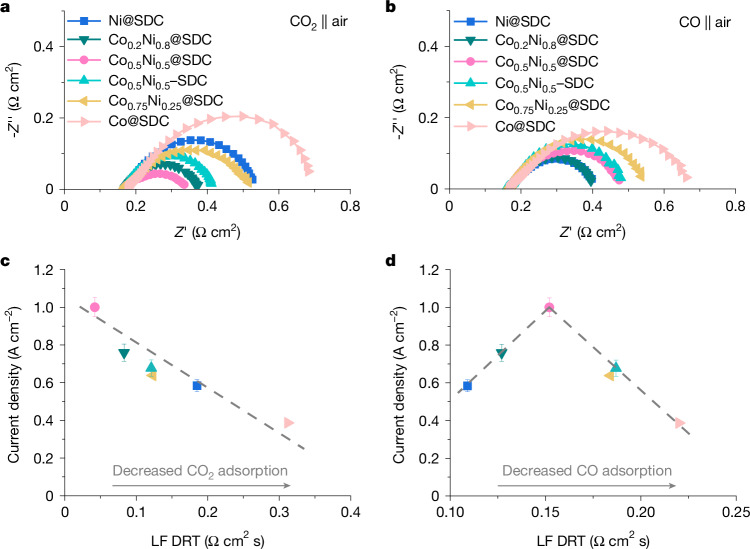

图 4　Fig. 4。图4为机理研究。a,b的EIS谱显示Co0.5Ni0.5@SDC在CO2和CO气氛下均具有最低极化电阻；c,d将电还原活性与CO2/CO吸附活化能力关联，表明强CO2吸附和中等CO吸附有利于反应，封装合金催化剂兼具两者。

亮点 4｜金属-氧化物界面是活性位点

DFT计算表明，CO2在纯金属或SDC表面吸附较弱，但在金属–SDC界面以碳酸盐形式强吸附。Co–Ni–SDC界面比Ni–SDC具有更强的CO2吸附和更弱的CO吸附，有利于CO2还原和抑制积碳。EIS/DRT分析也证实Co0.5Ni0.5@SDC具有最低的极化电阻和最佳的CO2/CO吸附活化能力。

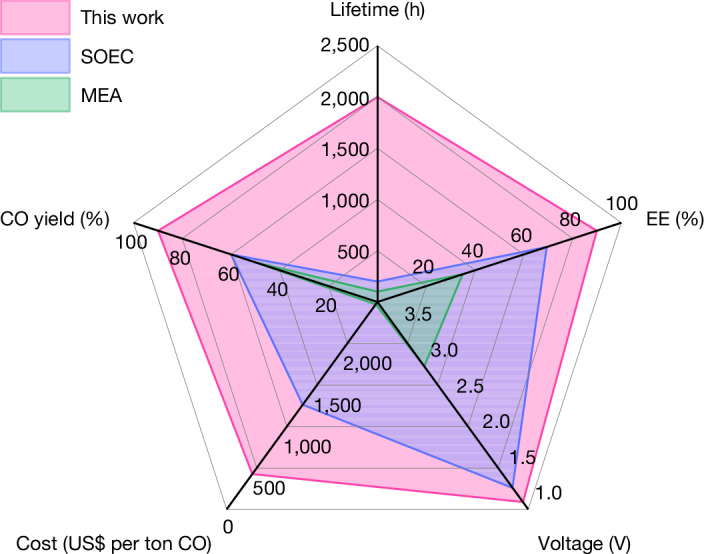

图 5　Fig. 5。图5为与文献报道的SOEC和MEA系统性能对比。Co0.5Ni0.5@SDC在寿命、能量效率、单程产率和电压方面全面领先，且成本估算显示其具有显著经济优势。

亮点 5｜经济性优势显著

与现有SOEC和低温MEA系统相比，该SOEC在1 A cm−2下寿命、能量效率、CO单程产率和电压均显著占优。初步成本估算显示，其净成本比最先进的SOEC和MEA分别降低约60%和80%，展现出良好的工业应用前景。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 溶胶-凝胶法合成、电化学测试、XRD、SEM/TEM、XPS、XANES、EIS/DRT、DFT计算
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事高温电催化、SOEC、CO2还原催化剂设计的研究人员及对合金/氧化物界面调控感兴趣的材料科学家。

带走一句

封装合金策略通过创造丰富金属-氧化物界面并抑制团聚，同时优化合金组成调控吸附，为设计高温电催化反应的高效稳定催化剂提供了新思路。
