IF50.5｜隧道谱直接测定H3S超导能隙：s波对称与同位素效应

首次在高压下用平面隧道结直接测出H3S和D3S的超导能隙，验证声子配对机制。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

氢化物超导体H3S在约200 K进入超导态，刷新了高温超导纪录，但其配对机制长期缺乏直接的微观实验证据。理论预测强电子-声子耦合和高频声子对形成库珀对至关重要，但不同理论方法给出的能隙参数差异很大。此前红外反射谱和Andreev反射等尝试受限于信号弱或解释复杂，未能可靠提取能隙信息。因此，定量确定超导能隙的大小和对称性，成为验证理论、理解氢化物高温超导起源的关键。

科学问题

卡在哪里： 高压下样品微小、氢含量难以控制，传统表面敏感技术（如ARPES、STM）无法使用。已有红外光谱受金刚石和绝缘层干扰，Andreev反射信号太弱（约2%），均不足以可靠提取能隙。如何在金刚石对顶砧中合成高纯度、均一的氢化物平面隧道结，并实现稳定的隧穿谱测量，是亟待解决的技术瓶颈。

本文要回答： 本文旨在通过高压原位合成H3S和D3S的平面隧道结，直接测量其超导能隙的大小、对称性及温度演化，并利用同位素效应检验声子配对机制。

技术路线

作者主要用了：高压合成、X射线衍射、电阻测量、隧穿谱、Dynes模型拟合。

作者在金刚石对顶砧中构建了N/I/S平面隧道结：先在底砧上沉积Ta薄膜并氧化形成绝缘层，再加载硫样品和氢气，通过激光加热原位合成H3S。为克服氢量不足，在顶砧用聚焦离子束刻蚀微腔以容纳更多氢气。同时设计了双四端电极，可同时测量电阻和隧穿谱。通过X射线衍射确认样品为高纯Im-3m相，再在不同温度下测量微分电导，用Dynes模型拟合提取能隙。这一设计将高压合成与隧穿测量集成，实现了对氢化物超导能隙的直接观测。

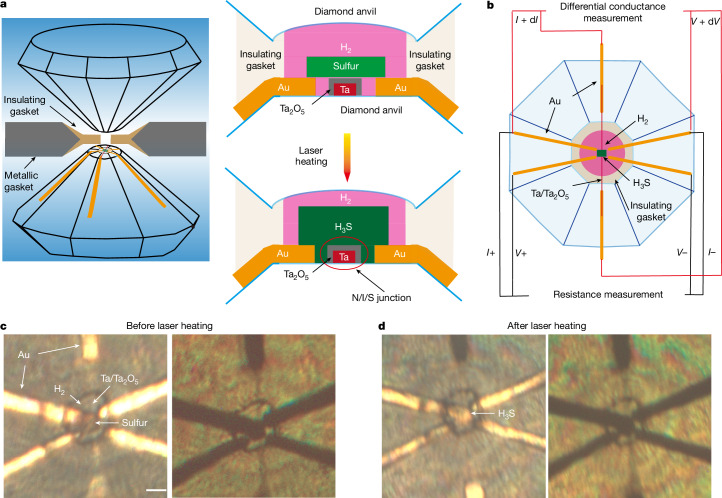

图 1　Fig. 1。图1展示平面隧道结的合成示意图：底砧上沉积Ta薄膜并氧化作为N/I层，硫样品置于其上，顶砧刻蚀微腔以容纳氢气。激光加热后硫与氢反应生成H3S，形成N/I/S结。光学图像显示加热前后样品形貌变化，双四端电极设计可同时测电阻和隧穿谱。

核心亮点

亮点 1｜多相样品中观测到第二超导相

在172 GPa下用氨硼烷合成的多相样品H3S-S4中，隧穿谱除H3S的30 meV能隙外，还在约8 meV处出现一个扭结，随温度升高在40 K以上消失。电阻测量显示第二个超导转变在约40 K，对应一个氢含量较低的HxS相。X射线衍射表明样品含有Im-3m H3S、β-Po硫和另一个未知相，该未知相很可能就是HxS。这一发现揭示了氢化物体系中可能存在多个超导相，对全面理解相图和超导机制有重要意义。

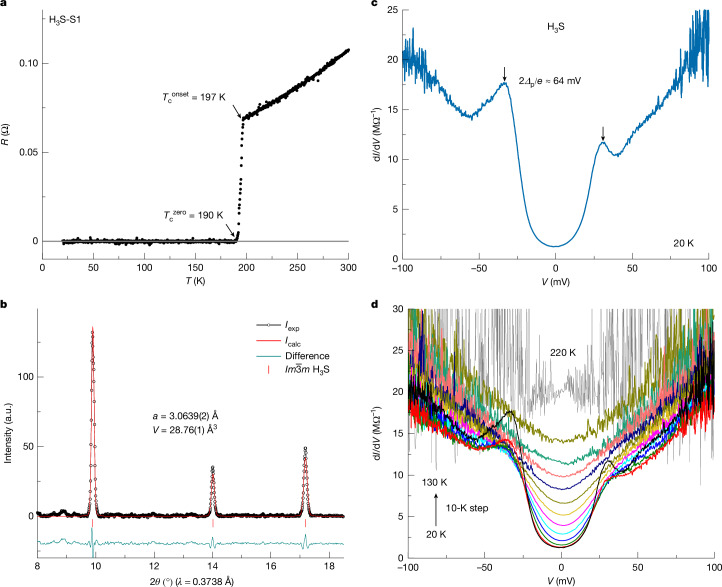

图 2　Fig. 2。图2展示H3S-S1的表征：电阻在197 K开始下降，190 K达到零电阻，确认超导转变。X射线衍射精修显示纯Im-3m相，无杂峰。20 K隧穿谱在±32 meV处有相干峰，能隙内电导近零，呈U型。温度升高时相干峰逐渐被抑制，谱底抬升，表明热展宽效应。

补充图

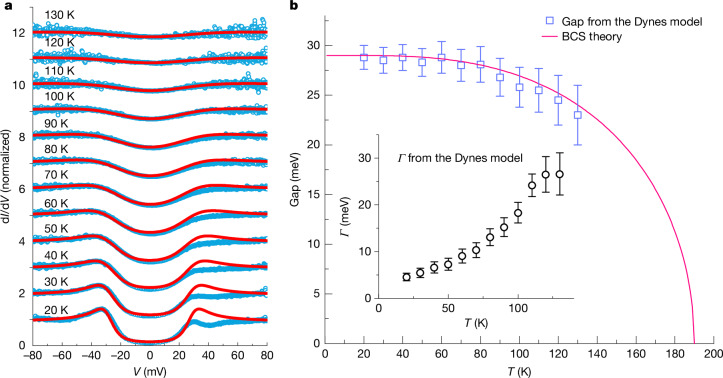

图 3　Fig. 3。图3展示归一化隧穿谱与Dynes模型拟合：不同温度下谱线（蓝点）与拟合曲线（红线）吻合良好，仅低温下峰强不对称。提取的能隙值随温度变化与BCS理论曲线（粉线）一致，Δ0≈29 meV，Tc≈190 K。130 K以上能隙特征被热展宽淹没，无法可靠提取。

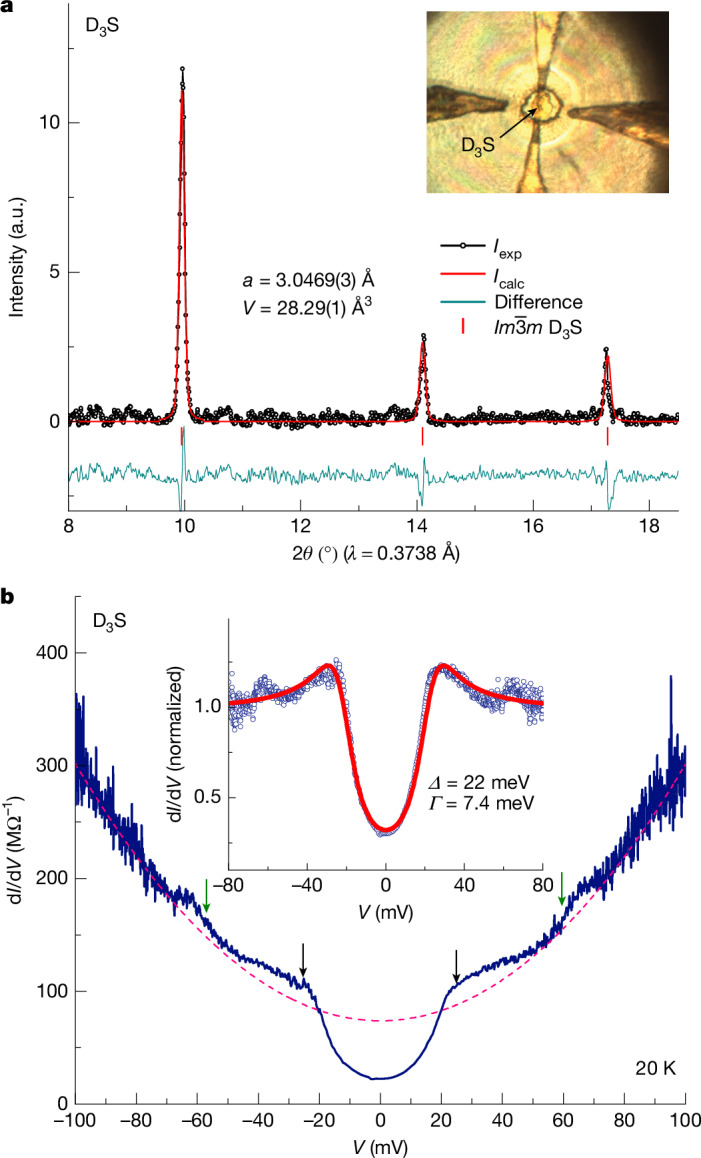

图 4　Fig. 4。图4展示D3S的X射线衍射和隧穿谱：衍射精修确认Im-3m相，插图显示样品光学图像。20 K隧穿谱在±25 meV处有相干峰，U型能隙，Dynes拟合得Δ≈22 meV。在±60 mV处有台阶状结构（绿箭头），可能对应声子模的非弹性散射。

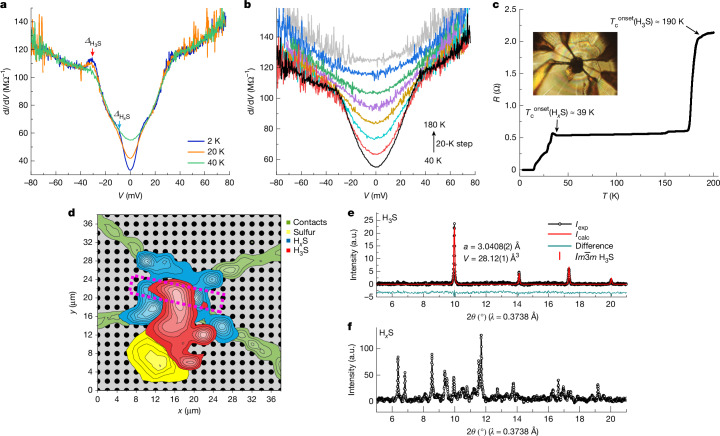

图 5　Fig. 5。图5展示多相样品H3S-S4：2 K隧穿谱显示两个能隙特征：30 meV（H3S）和8 meV（HxS）。温度升高至40 K以上，8 meV扭结消失。电阻测量显示两个超导转变：约190 K（H3S）和约40 K（HxS）。X射线衍射图显示多个相共存，其中蓝色区域为未知相，可能对应HxS。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 高压合成、X射线衍射、电阻测量、隧穿谱、Dynes模型拟合
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事高压超导、强关联电子体系或隧穿谱学研究的实验和理论工作者。

带走一句

高压平面隧道结技术为氢化物超导体提供了直接的能隙测量手段，可推广到其他高压超导体系，用于验证配对机制和寻找新材料。
