IF50.5｜氢等离子体一步还原：从低品位红土镍矿直接提取高纯镍铁

用氢气等离子体替代碳还原，一步完成红土镍矿的熔炼、还原与精炼，镍回收率可达90%，CO2排放降低84%。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

镍是能源转型的关键金属，预计到2040年全球需求将翻倍至600万吨/年。目前60%的镍来自高品位硫化矿，但陆地镍资源中60%以低品位红土矿形式存在，其中镍以类质同象形式赋存于复杂硅酸盐或铁氧化物晶格中，难以通过常规选矿富集。传统红土镍矿处理工艺（如RK-EF）依赖碳基还原剂，需经过干燥、焙烧、预还原和电炉熔炼等多步流程，能耗高达230–570 GJ/吨镍，且每吨镍排放约20吨CO2，是钢铁生产的10倍。氢基直接还原虽被探索，但受限于硅酸盐热力学稳定性和缓慢动力学，难以实现工业化。

科学问题

卡在哪里： 现有氢基固态还原方法对红土镍矿（尤其是硅镁镍矿型）效率低下，需额外预处理和催化剂，且无法有效分离金属与脉石。传统RK-EF工艺虽成熟，但碳排放高、流程长、能耗大。如何在单一冶金步骤中实现红土镍矿的高效选择性还原，同时大幅降低碳排放和能耗，是尚未解决的关键问题。

本文要回答： 本文旨在验证氢等离子体熔融还原（HPSR）能否在单一冶金步骤中从低品位红土镍矿直接提取高品位镍铁合金，并评估其热力学可行性、选择性还原机制及环境效益。

技术路线

作者主要用了：氢等离子体电弧熔炼、XRD、SEM-EDS、热力学计算（ThermoCalc）。

作者将红土镍矿原矿球磨至约100 µm，压制成团块后置于水冷铜坩埚中，在Ar–10%H2气氛下用200 A直流电弧产生氢等离子体，对矿料进行2–4分钟的熔融还原。通过控制氢气分压和还原时间，实现镍的选择性还原。利用XRD追踪物相演变，SEM-EDS分析金属颗粒成分，并结合ThermoCalc热力学计算模拟氧去除程度与合金成分的关系，从而确定最佳工艺窗口。该设计旨在绕过传统多步流程，在单一炉内同时完成焙烧、熔炼、还原和精炼。

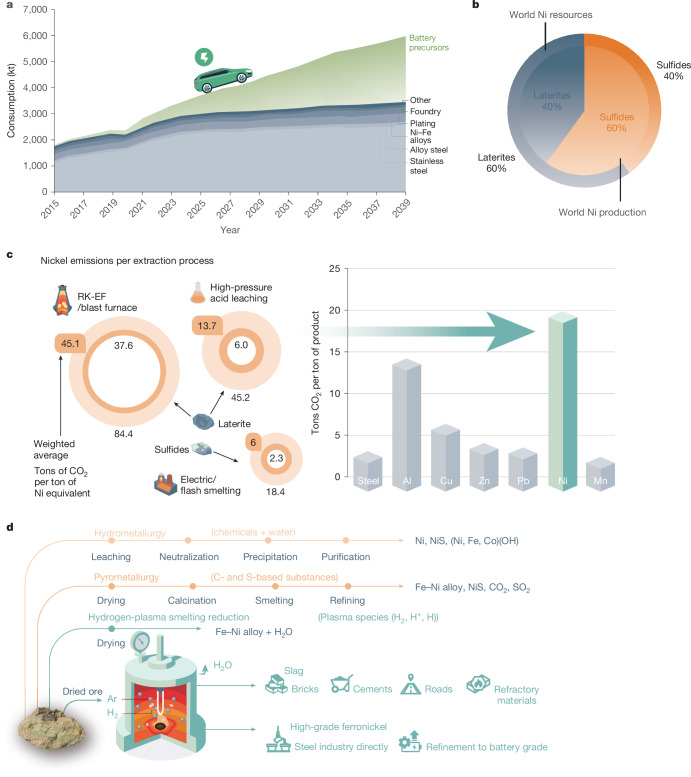

图 1　Fig. 1。图1展示了镍市场的增长趋势、资源分布及传统工艺的碳排放。a图显示镍需求将从300万吨增至600万吨，每吨镍排放20吨CO2。b图表明陆地镍资源中60%为红土矿，但当前产量仅40%来自红土矿。c图对比了不同工艺的碳排放强度，红土矿RK-EF路线高达45吨CO2e/吨镍。d图示意了HPSR一步法与传统多步法的区别，强调其环境优势。

核心亮点

亮点 1｜氢等离子体快速还原硅酸盐晶格中的镍

在Ar–10%H2等离子体下仅2分钟，原矿中复杂的硅酸盐相（如利蛇纹石、镍绿泥石）即分解为简单的镁橄榄石和辉石，同时析出纯金属液滴。XRD显示，还原后硅酸盐相主要为镁橄榄石（约86 wt%）和辉石（约10 wt%），且晶格参数随还原时间增加而收缩，表明Ni2+和Fe2+被逐步从硅酸盐晶格中移除。热力学计算表明，在1600°C以上，橄榄石熔融解离为Fe2+、Ni2+、Mg2+、SiO44−和O2−等离子，氢等离子体与自由氧反应生成水蒸气，释放电子，优先还原氧亲和力最低的Ni2+，随后还原Fe2+，实现选择性沉淀。

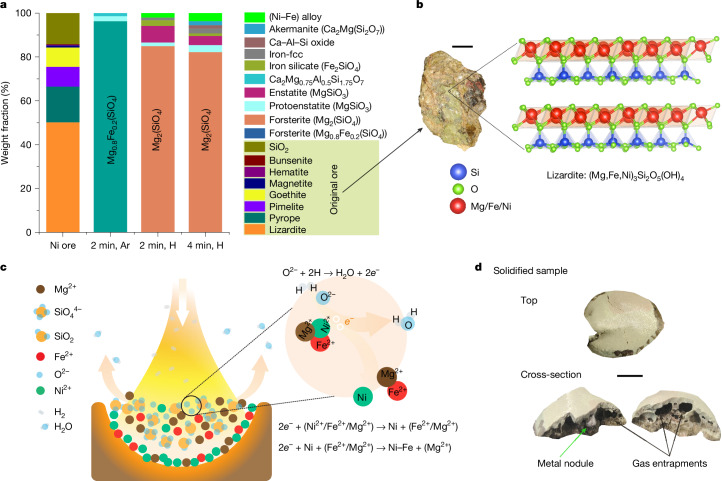

图 2　Fig. 2。图2揭示了原矿的复杂矿物结构及氢等离子体还原机制。a图显示原矿在Ar中熔炼后主要形成橄榄石和辉石，而在Ar–10%H2中还原后出现金属相。b图展示了原矿的宏观形貌和主要矿物组成。c图示意了氢等离子体与熔渣界面反应，自由氧被氢还原，释放电子还原金属阳离子。d图显示还原后样品中金属液滴与硅酸盐分离。

亮点 2｜热力学窗口实现高品位镍铁合金选择性提取

ThermoCalc模拟显示，金属沉淀仅在氧去除程度达到约20%后开始，该阶段氧损失主要来自热分解而非氢还原。在氧去除程度20.7%–21.3%的狭窄区间内，可获得Ni含量70–90 wt%的高品位镍铁合金，对应Ni回收率60–90%。实验验证中，2分钟还原后分离出的金属颗粒经SEM-EDS分析，Ni含量高达97.3 wt%，Fe仅0.44 wt%，与热力学预测一致，证实了选择性还原镍的可行性。延长还原时间至4分钟，Ni品位降至42 wt%，但回收率升至74%，表明Fe开始大量还原，合金被稀释。

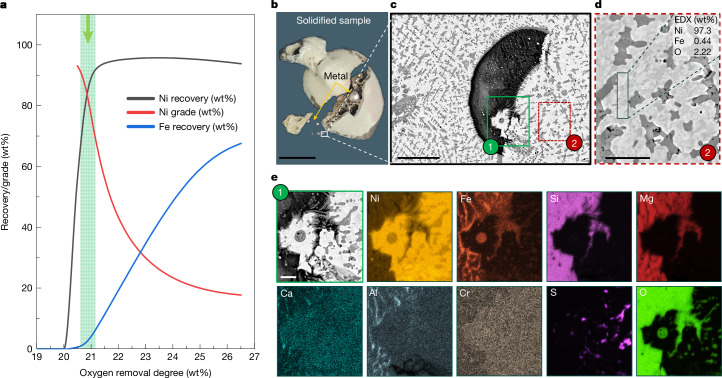

图 3　Fig. 3。图3呈现了热力学计算与实验验证的对应关系。a图显示Ni/Fe回收率和合金品位随氧去除程度的变化，绿色虚线标出高品位镍铁合金的热力学窗口（氧去除20.7%–21.3%）。b图展示还原后样品中金属颗粒的分布。c-e图为一个高镍金属颗粒的微观结构和元素分布，Ni含量达97.3 wt%，验证了选择性还原的可行性。

亮点 3｜气氛调控提升镍品位而不牺牲回收率

针对第二种镍矿（Ni品位1.57 wt%），采用两步法：第一步在Ar–10%H2中还原2分钟，获得Ni品位65 wt%的金属颗粒，回收率45%；第二步将未还原硅酸盐在Ar–2.5%H2中再还原2分钟，得到Ni品位45 wt%的合金。合并两步产物，总Ni品位约55 wt%，回收率64%。与全程使用Ar–10%H2的两步法相比（总品位30 wt%，回收率65%），气氛调控显著提高了合金品位而不降低回收率。该策略表明，通过动态调节氢气分压，可在连续操作中优化产品成分。

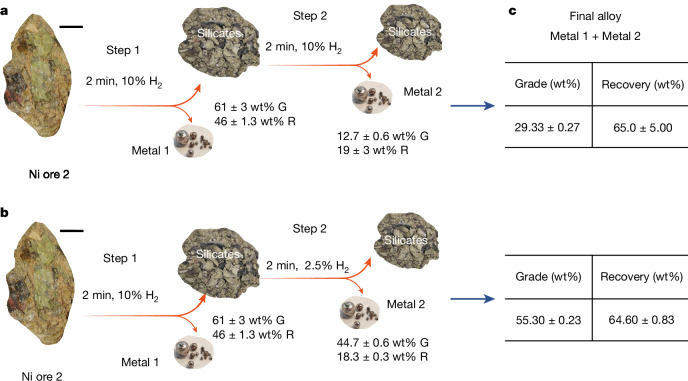

图 4　Fig. 4。图4比较了不同气氛控制策略对镍品位和回收率的影响。a图显示两步法全程使用Ar–10%H2时，第一步得到65 wt% Ni，第二步仅12.4 wt% Ni，总品位30 wt%。b图显示第二步改用Ar–2.5%H2后，第二步品位提升至45 wt%，总品位55 wt%。c图总结了两种策略的品位和回收率对比，表明气氛调控可在不牺牲回收率的前提下提高产品品位。

亮点 4｜一步HPSR工艺减排84%、节能18%

与传统RK-EF路线对比，HPSR将干燥、焙烧、预还原、熔炼和精炼合并为单一电炉步骤，省去了回转窑和干燥机等高能耗设备。基于文献数据计算，HPSR可减少直接CO2排放84%，总能耗降低18%。RK-EF中预处理能耗占总能耗的57%，其中回转窑占42%，干燥机占15%，且存在大量热损失。HPSR利用可再生能源和绿氢，副产水蒸气可用于矿石干燥，未反应氢气可循环利用。所得镍铁合金（Ni约30 wt%）可直接用于不锈钢或特殊合金生产，无需进一步精炼。

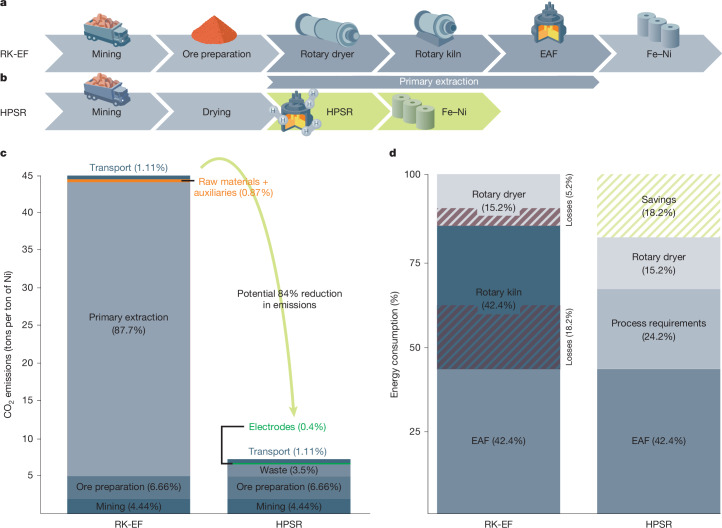

图 5　Fig. 5。图5对比了传统RK-EF与HPSR的流程、碳排放和能耗。a图展示RK-EF的多步流程，包括干燥、焙烧、预还原和电炉熔炼。b图展示HPSR一步法流程，直接处理干燥矿料。c图显示HPSR可减少84%的CO2排放，主要来自省去回转窑和干燥机。d图显示HPSR总能耗降低18%，主要节省在预处理环节。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 氢等离子体电弧熔炼、XRD、SEM-EDS、热力学计算（ThermoCalc）
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事冶金、材料、能源或可持续技术研究的科研人员，尤其是关注氢冶金、等离子体应用和资源高效利用的读者。

带走一句

热力学计算与实验结合，精准控制还原气氛，可在单一冶金步骤中实现复杂矿物中目标金属的选择性提取，为其他低品位矿的绿色冶炼提供了可借鉴的范式。
