IF50.5｜磷烯纳米带边缘的室温磁性与光学活性

磷烯纳米带边缘在室温下展现宏观磁性，并可通过磁场调控光激发能量转移。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

纳米带是二维材料切割成的纳米级条带，兼具低维电子结构和大量暴露边缘，可产生超长自旋相干、量子限域和拓扑保护态等新奇现象。在自旋电子学中，若能在半导体纳米带边缘同时实现可调电子结构和磁性，将有望用于低能耗非易失晶体管。此前研究多集中于石墨烯纳米带，但其化学合成繁琐、长度短，限制了应用。磷烯纳米带（PNRs）作为黑磷的类似物，被理论预测具有可见带隙和边缘铁磁性，且居里温度高，是探索低维磁性与半导体性质交叉的理想平台。

科学问题

卡在哪里： 尽管理论预测PNRs具有边缘铁磁性和高居里温度，但实验上缺乏对PNRs室温磁性的直接证据，且其磁各向异性、边缘自旋结构以及光激发与磁性边缘的耦合机制尚不清楚。

本文要回答： 本文旨在实验验证PNRs在室温下的宏观磁性，揭示其来源，并探索光激发能量向磁性边缘的转移过程。

技术路线

作者主要用了：SQUID磁强计、连续波电子顺磁共振、磁致线性双折射/二向色性、瞬态吸收光谱、脉冲振动光谱。

作者首先通过磁致线性双折射和二向色性实验确定PNRs在溶液中的磁各向异性，发现其短轴沿磁场方向排列，并提取出巨大的磁化率各向异性。随后利用SQUID磁强计和连续波电子顺磁共振（cwEPR）对PNRs薄膜和溶液进行磁学表征，确认室温下存在边缘来源的宏观磁性。接着，利用瞬态吸收光谱研究光激发动力学，结合磁场诱导排列，分离出磁性纳米带的激发态特征。最后，通过脉冲振动光谱揭示光激发态与边缘声子模式的强耦合，证明激发态密度局域在边缘。

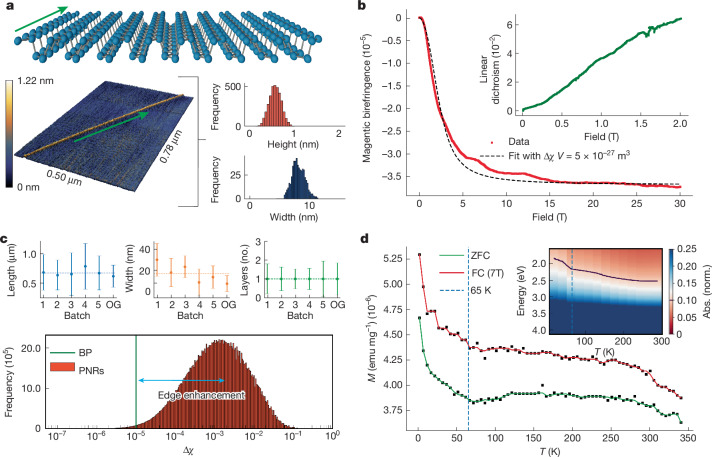

图 1　Fig. 1。图1展示了PNRs的结构和磁性。a部分显示锯齿形边缘沿长轴排列的晶体结构，以及AFM图像和高度/宽度直方图，表明单层厚度约0.6 nm，宽度约8 nm。b部分显示磁致线性双折射随磁场增加在10 T饱和，结合磁致线性二向色性（插图），说明PNRs短轴沿磁场方向排列。c部分给出体积分布和磁化率各向异性Δχ≈10⁻³，比黑磷大两个数量级。d部分显示FC和ZFC磁化曲线在350 K仍不重叠，且在55–70 K出现不连续，插图显示光学吸收在该温度也有异常。

核心亮点

亮点 1｜PNRs溶液中的巨磁各向异性

磁致线性双折射实验显示，PNRs溶液在室温下于约10 T达到取向饱和，远低于其他纳米材料。拟合得到体积磁化率各向异性ΔχV = 5×10⁻²⁷ m³，结合体积分布估算出无量纲磁化率各向异性Δχ ≈ 10⁻³，比层状黑磷大两个数量级。这一增强归因于纳米带边缘数量的增加。磁致线性二向色性进一步表明，PNRs在磁场中以其短轴沿磁场方向排列。

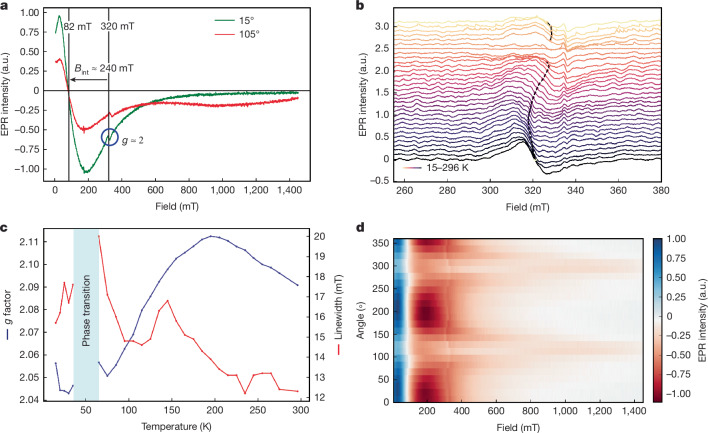

图 2　Fig. 2。图2展示PNRs的电子顺磁共振结果。a部分显示宽场扫描下，在320 mT处有未配对电子峰，叠加在82 mT处更强的FMR信号上，表明内部场约240 mT。b部分可能展示不同旋转角度下的FMR信号变化。c部分显示EPR线宽和g因子随温度的非单调变化，在约50 K出现发散和信号消失。d部分显示旋转样品管时EPR和FMR信号的取向依赖性，反映薄膜的不均匀性和磁畴结构。

亮点 2｜SQUID磁强计证实室温边缘磁性

SQUID磁强计测量显示，PNRs薄膜的场冷（FC）和零场冷（ZFC）磁化曲线在高达350 K时仍不重叠，呈现非居里行为，且在20 mT低探测场下结果不变，排除了测量场干扰。在溶液相中，FC和ZFC磁化分裂持续到溶剂凝固点。对氧化的PNRs测量得到纯抗磁响应，表明磁性来源于边缘。在55–70 K观察到磁化率不连续，伴随光学吸收、拉曼和光致发光的异常，提示磁相变与光学激发相关。

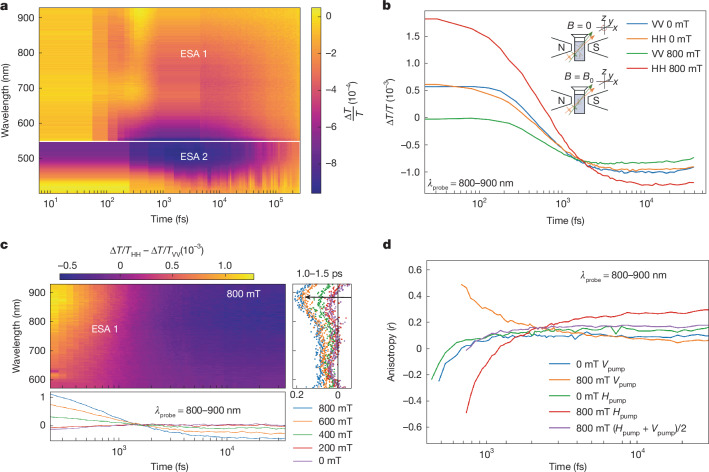

图 3　Fig. 3。图3展示PNRs的瞬态吸收光谱和磁场调控。a部分显示宽带瞬态吸收谱，两个ESA带在纳秒尺度衰减，700 nm处有光漂白。b部分显示在800 mT磁场下，HH和VV极化信号简并解除，HH信号增强。c部分通过差分HH和VV瞬态吸收图，显示ESA 1受磁场影响最大，归因于磁性纳米带。d部分显示瞬态吸收各向异性，未加场时200 fs处为-0.2，1 ps后弛豫到0.05；加场后，泵浦长轴极化偶极时各向异性不变号，泵浦短轴极化偶极时变号，表明能量转移到长轴暗态。

亮点 3｜cwEPR揭示边缘自旋与内部场

连续波电子顺磁共振（cwEPR）在室温下检测到g≈2的宽EPR信号（约12–19 mT宽），证实边缘存在未配对电子。宽场扫描发现更强的铁磁共振（FMR）信号。EPR信号在约50 K出现线宽发散和信号消失，与SQUID等观测一致。旋转样品管发现EPR和FMR信号具有强取向依赖性，拟合FMR信号得到内部场约225–265 mT（部分畴）和约600 mT（另一类畴），表明PNRs薄膜中存在不同磁畴结构。

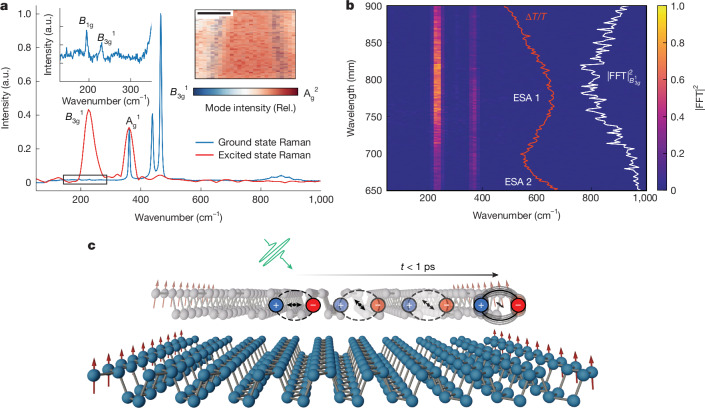

图 4　Fig. 4。图4展示光激发态与边缘声子模式的耦合。a部分显示基态拉曼光谱（蓝）和激发态IVS光谱（红），激发态下B3g1模式强度显著增强，表明光激发与边缘声子强耦合。插图左侧为基态拉曼低频区放大，右侧为黑磷薄片的拉曼成像，显示B3g1模式局域在边缘。b部分可能展示不同激发态吸收带与B3g1模式的耦合强度，ESA 1耦合最强。c部分为示意图，展示光激发后能量转移到边缘局域态，并与边缘声子耦合。

亮点 4｜光激发能量快速转移至边缘暗态

瞬态吸收光谱显示两个纳秒级激发态吸收带（ESA 1和ESA 2）和一个皮秒级光漂白带。在800 mT磁场下，由于纳米带排列，水平泵浦-水平探测和垂直泵浦-垂直探测信号简并解除。通过差分分析，确认ESA 1来自磁性纳米带。瞬态吸收各向异性测量表明，光激发后亚皮秒内能量从短轴极化偶极转移到长轴极化暗态，该暗态与理论预测的锯齿形PNRs最低暗激子一致。

亮点 5｜激发态与边缘声子模式强耦合

脉冲振动光谱（IVS）显示，光激发态与B3g1边缘声子模式强耦合，而基态拉曼光谱中该模式较弱。B3g1模式已知局域在黑磷边缘。在溶液相中，仅在垂直泵浦-探测配置下观察到B3g1模式的激发态IVS信号，表明需要探测与主光激发垂直的偶极才能观测到激发态沿边缘振动坐标的运动。这证明光激发电子密度局域在PNRs边缘，与磁性边缘空间重叠。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： SQUID磁强计、连续波电子顺磁共振、磁致线性双折射/二向色性、瞬态吸收光谱、脉冲振动光谱
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 关注低维材料磁性、自旋电子学及超快光谱学的研究者。

带走一句

磷烯纳米带边缘的室温磁性和光学活性为低维自旋电子学提供了新平台，其磁场调控的光激发能量转移机制可用于设计新型磁光器件。
