IF50.5｜轻质Ti-Al-Cr形状记忆合金实现4.2K至400K超弹性

一种低密度钛铝铬合金在极低温到室温以上均保持优异超弹性，突破传统形状记忆合金温度窗口限制。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

形状记忆合金因超弹性（可逆相变带来的大应变恢复）在航空航天、深空探测及液化气体储存等领域备受关注。传统Ni-Ti合金虽具有约8%的可恢复应变，但密度较高且超弹性温度窗口通常局限于273–353 K。Ti基形状记忆合金虽轻质、耐腐蚀，但为稳定β相常需添加大量Nb、Zr等较重元素，牺牲了轻量化优势，且可恢复应变通常低于3%，低温超弹性表现不佳。如何在保持低密度的同时实现宽温域、大应变超弹性，是轻质多功能材料设计的核心挑战。

科学问题

卡在哪里： 现有Ti基形状记忆合金因添加重元素导致密度升高，且超弹性温度窗口窄、低温性能差；Ni-Ti合金虽性能优异但密度大、成本高。缺乏一种兼具低密度、高比强度、宽温域超弹性的轻质形状记忆合金。

本文要回答： 开发一种以Ti、Al为主的新型轻质形状记忆合金，并阐明其宽温域超弹性的微观机制。

技术路线

作者主要用了：单晶制备、原位中子衍射、数字图像相关、超声弹性常数测量、比热容分析。

作者基于Ti-Al二元相图，通过添加少量Cr稳定高温有序BCC（B2）相，经快速淬火获得室温下具有B2纳米畴的Ti75.25Al20Cr4.75单晶。首先通过室温拉伸和原位DIC确认其超弹性及相变特征；随后利用原位中子衍射确定应力诱导马氏体为B19结构，并计算理论最大相变应变；进一步在不同温度（4.2–400 K）下测试超弹性，结合比热容、弹性常数和晶格非谐性测量，揭示异常负温度依赖性的相变应力与晶格不稳定性之间的关联。

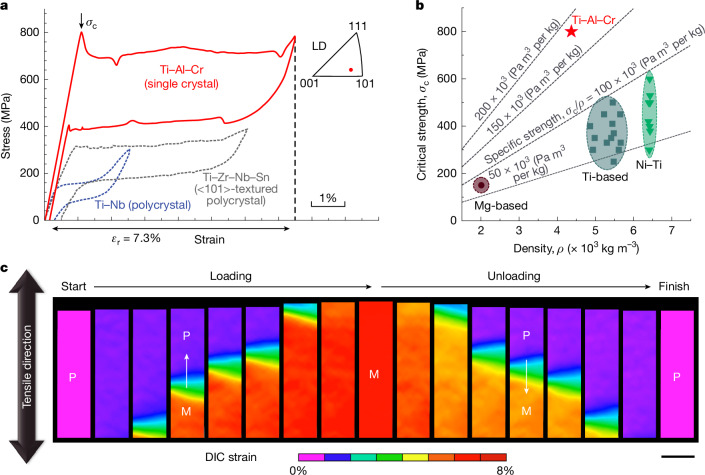

图 1　Fig. 1。图1展示了Ti-Al-Cr单晶室温拉伸的应力-应变曲线，呈现典型超弹性旗形回线，可恢复应变>7.3%。与Ni-Ti、Ti-Nb、Ti-Zr-Nb-Sn等合金相比，Ti-Al-Cr在密度-临界强度-比强度图中占据左上区域，比强度约185×10³ Pa·m³/kg，约为其他轻质形状记忆合金的两倍。原位DIC应变场显示加载时形成宏观马氏体带并扩展至7.3%应变，卸载后完全恢复，证实超弹性源于可逆相变。

核心亮点

亮点 1｜室温超弹性应变超7%

Ti-Al-Cr单晶在室温拉伸下呈现典型旗形应力-应变回线，可恢复应变超过7.3%，与商用Ni-Ti相当，是传统Ti-Nb基合金的两倍以上。其临界相变应力约800 MPa，密度仅4.36 g/cm³，比强度达185×10³ Pa·m³/kg，约为现有轻质形状记忆合金的两倍。原位DIC显示加载时形成宏观马氏体带并稳定扩展，卸载后应变场完全恢复，证实超弹性源于可逆应力诱导马氏体相变。该合金还表现出数百次循环的功能疲劳抗性。

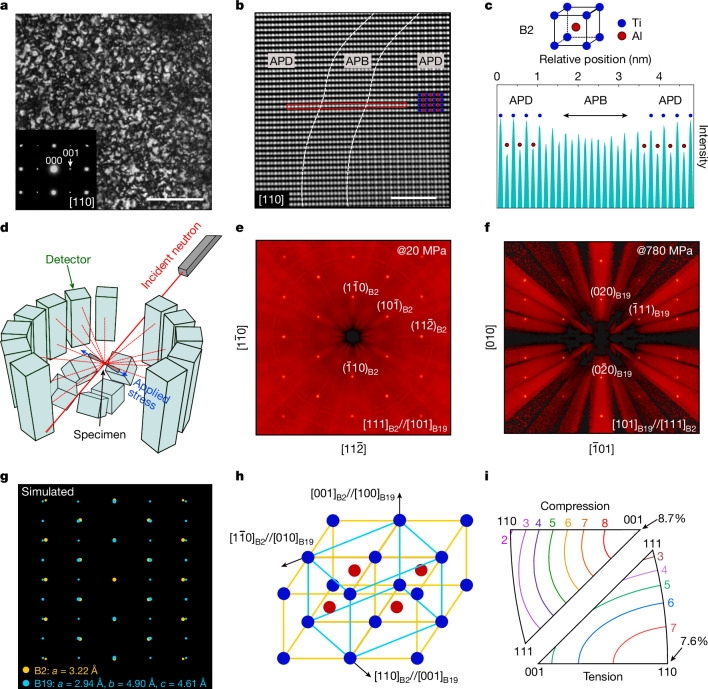

图 2　Fig. 2。图2通过TEM暗场像和STEM高角环形暗场像揭示母相为B2有序BCC结构，由约15 nm的B2纳米畴和约2 nm宽的无序APB组成。原位中子衍射装置示意图及二维衍射花样显示母相B2结构在应力下转变为B19正交结构。重构的倒易点阵和晶格对应关系确定了B2→B19相变路径，基于晶格变形理论计算得到<110>拉伸下最大相变应变约7.6%，与实验值吻合。

亮点 2｜B2→B19有序相变机制

TEM和STEM观察发现母相为B2有序BCC结构，由约15 nm的B2纳米畴和约2 nm宽的无序反相畴界（APB）组成，有序强化效应抑制位错滑移。原位中子衍射确定应力诱导马氏体为B19有序正交结构，晶格参数a=2.94 Å, b=4.90 Å, c=4.61 Å。基于晶格对应关系计算得到<110>拉伸下最大相变应变约7.6%，与实验值吻合。这种B2→B19有序相变在Ti基合金中首次报道，类似于Cu添加的Ni-Ti合金。

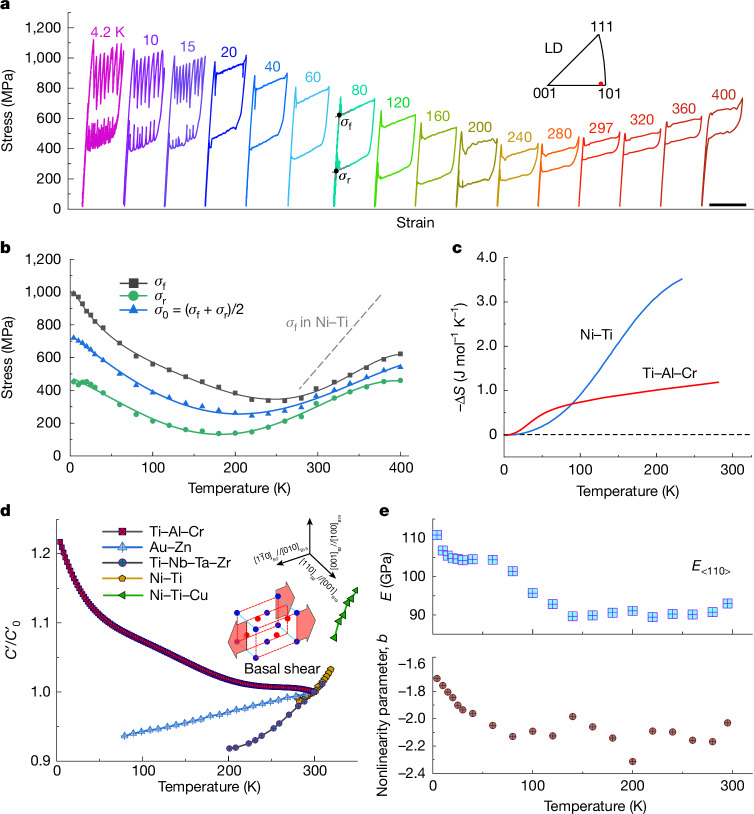

图 3　Fig. 3。图3展示了不同温度下Ti-Al-Cr单晶的拉伸应力-应变曲线，从4.2 K到400 K均呈现完全超弹性恢复。相变应力在200 K以上随温度升高而增加，但在200 K以下出现负温度依赖性。比热容测量得到的熵变ΔS在整个温区保持负值，与克劳修斯-克拉佩龙方程预测矛盾。剪切模量C′随温度降低而升高，4.2 K时比室温高22%，表明晶格在低温下更稳定，需要更高应力诱发相变。

亮点 3｜4.2–400 K超宽温域超弹性

在4.2 K至400 K范围内，Ti-Al-Cr单晶均表现出完全超弹性恢复，可操作温度窗口至少396 K，约为Ni-Ti合金的五倍。相变应力在200 K以上随温度升高而增加（正常趋势），但在200 K以下出现异常负温度依赖性，即冷却时相变应力反而升高。这种非常规行为不能用克劳修斯-克拉佩龙方程解释，因为熵变ΔS在整个温区保持同一符号。低温下（<20 K）应力-应变曲线出现锯齿状波动，归因于马氏体形核与缺陷的钉扎-脱钉作用。

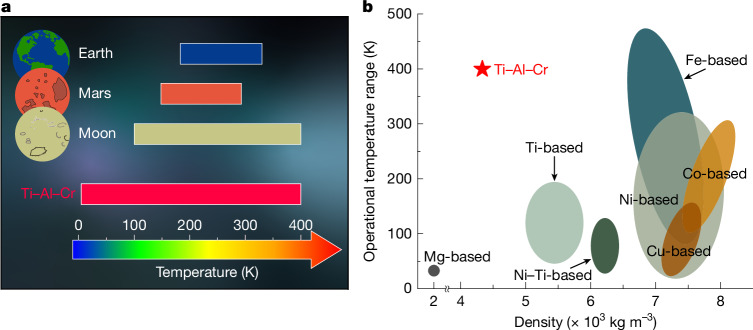

图 4　Fig. 4。图4对比了Ti-Al-Cr合金与地球、火星、月球表面温度波动范围，显示其超弹性温度窗口（约400 K）覆盖了这些环境的极端温差。在密度-超弹性温度范围图中，Ti-Al-Cr合金位于左下角，兼具低密度（4.36 g/cm³）和宽温域超弹性，优于Ni-Ti、Ti-Nb、Fe基等形状记忆合金，凸显其在深空探测和液化气体储存等领域的应用潜力。

亮点 4｜晶格异常硬化拓宽温域

母相剪切模量C′表现出负温度依赖性：从室温到4.2 K，C′增加22%，表明BCC晶格在冷却时抵抗剪切变形能力增强，需要更高应力才能诱发马氏体相变。晶格非谐性参数b在100 K以下显著减弱，进一步说明低温下晶格力学稳定性增强。这种反常的晶格硬化现象与常规β型形状记忆合金相反，是Ti-Al-Cr合金在低温下仍能保持超弹性的关键。作者认为，温度依赖的晶格不稳定性导致的形核能垒变化可能修正了传统热力学描述。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 单晶制备、原位中子衍射、数字图像相关、超声弹性常数测量、比热容分析
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事形状记忆合金、轻质结构材料或极端环境材料设计的研究人员。

带走一句

通过调控母相晶格动力学（如剪切模量负温度依赖性）可突破传统热力学限制，设计出宽温域超弹性轻质合金。
