IF50.5｜钙钛矿光伏组件全组分水性回收策略

一种基于绿色溶剂的水性回收方法，实现钙钛矿光伏组件全组分高效回收与循环利用。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

光伏技术快速发展，但废弃光伏组件的累积带来环境压力，回收成为可持续发展的关键。钙钛矿光伏作为新兴技术，效率高、成本低，但含铅毒性及资源消耗问题突出。传统回收方法依赖有毒有机溶剂（如DMF、氯苯），环境负担重且与工业兼容性差。因此，开发绿色、高效的回收策略是钙钛矿光伏商业化前的必要前提。

科学问题

卡在哪里： 现有钙钛矿回收方法多采用有毒溶剂，且仅针对单一组分（如钙钛矿层），缺乏对全组分的整体回收方案。同时，回收材料的纯度和器件性能恢复程度有限，难以实现多轮循环利用。

本文要回答： 开发一种基于绿色溶剂的全组分回收策略，实现钙钛矿光伏组件中所有有价值材料的高效回收，并验证回收器件的性能与稳定性。

技术路线

作者主要用了：水性溶液回收、DFT计算、XRD、PL、ICP-MS、LCA、TEA。

作者设计了一种基于水性溶液的钙钛矿回收方法，通过添加NaOAc、NaI和H3PO2三种添加剂解决溶解度、相纯度和溶液稳定性问题。首先利用醋酸根与铅离子的配位作用促进钙钛矿溶解，再通过碘离子调控铅物种相态，最后用H3PO2抑制碘离子氧化。回收的钙钛矿晶体用于制备新器件，并进一步扩展至空穴传输层、电极、基底等全组分回收。

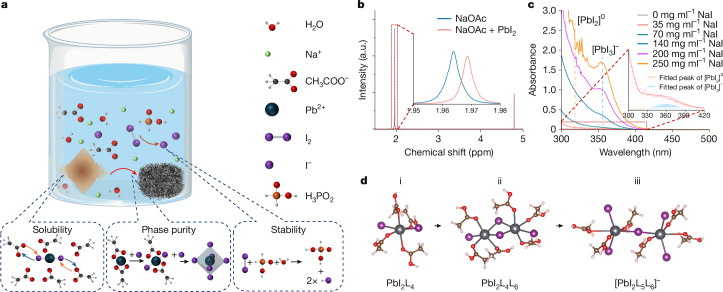

图 1　Fig. 1。图1展示了水性回收溶液的设计原理。a为回收流程示意图，三种添加剂分别解决溶解度、相纯度和稳定性问题。b的1H-NMR显示醋酸根与铅离子配位导致化学位移。c的吸收光谱显示随NaI浓度增加，[PbI3]−峰增强，表明相态转变。d的DFT计算揭示碘离子辅助八面体从边共享到角共享的转变。

核心亮点

亮点 1｜水性溶液实现99%钙钛矿回收

开发的水性溶液通过NaOAc、NaI和H3PO2的协同作用，实现钙钛矿的高效溶解与相纯晶体再沉淀。回收效率达99.0±0.4 wt%，回收的FAPbI3晶体纯度达99.999312%，制备的器件平均效率21.9±1.1%，与新鲜材料器件（22.1±0.9%）相当。DFT计算揭示碘离子辅助的八面体相变机制。

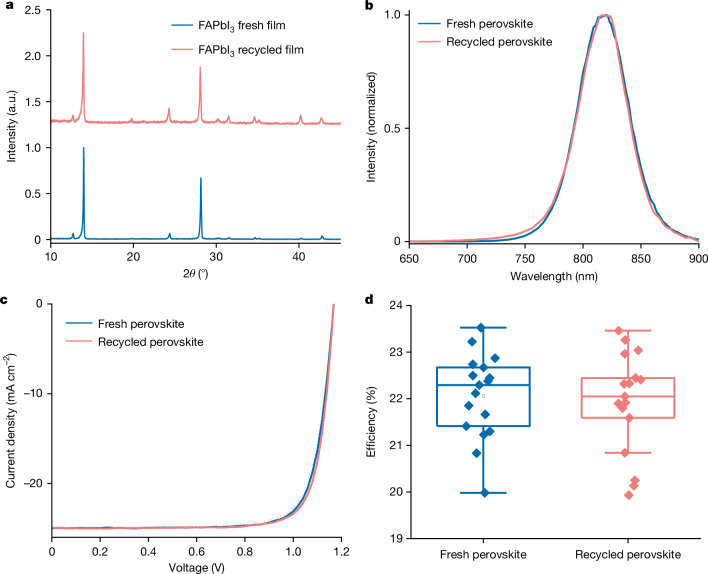

图 2　Fig. 2。图2对比了新鲜与回收FAPbI3的材料与器件性能。a的XRD图谱和b的光致发光光谱几乎重合，表明晶体结构一致。c的J-V曲线显示回收器件效率与新鲜器件相当，d的统计箱线图显示回收器件平均效率21.9±1.1%，与新鲜器件22.1±0.9%无显著差异。

亮点 2｜全组分回收与多轮循环验证

扩展回收范围至spiro-OMeTAD、金电极、SnO2/ITO基底和盖板玻璃。spiro-OMeTAD回收纯度99.82%，效率97.8±0.3 wt%。经过五轮降解-回收循环，器件平均效率21.8±0.8%，冠军效率23.5%，且稳定性与新鲜器件相当。回收溶液在多次循环后仍保持高纯度产出。

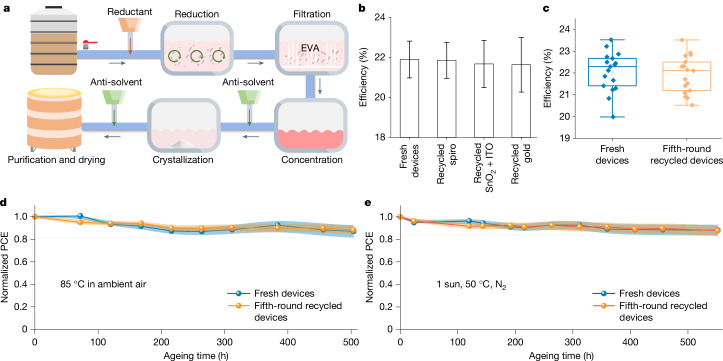

图 3　Fig. 3。图3展示了全组分回收与多轮循环结果。a为spiro-OMeTAD回收流程，使用EA和乙醇。b的统计效率显示不同回收组分的器件性能与新鲜器件相当。c显示第五轮回收器件平均效率21.8±0.8%。d和e的稳定性测试表明回收器件在85°C和光照下保持与新鲜器件相似的效率衰减。

亮点 3｜环境与经济效益显著提升

生命周期评估显示，与填埋相比，回收策略使资源消耗降低96.6%，人体毒性（致癌效应）降低68.8%。技术经济分析表明，回收可降低平准化度电成本（LCOE），在15年寿命的公用事业规模系统中降低18.8%，且寿命越短降幅越大。

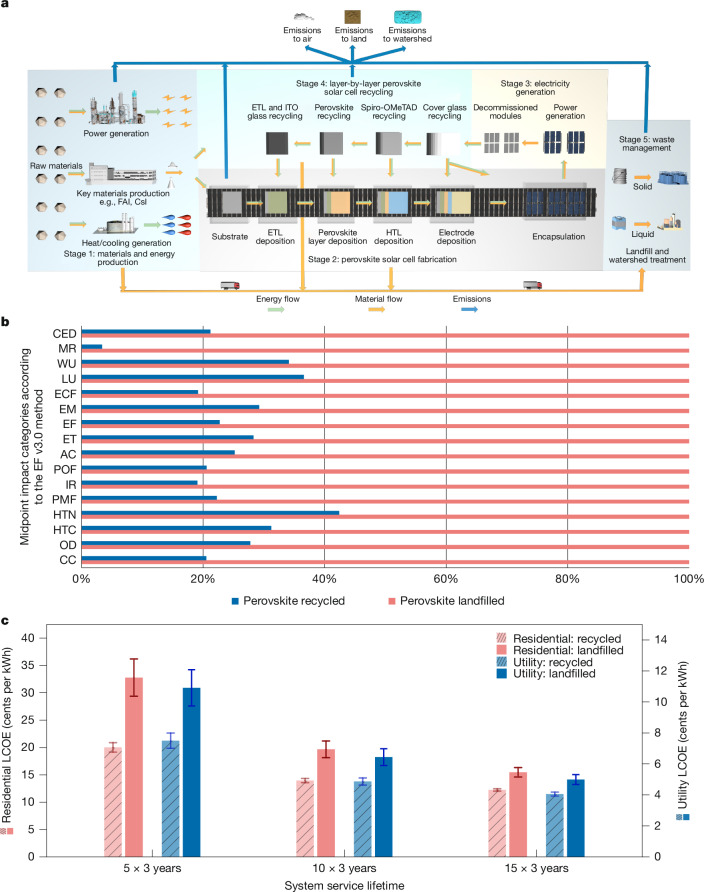

图 4　Fig. 4。图4展示了环境与经济分析。a为回收策略的系统边界，采用从摇篮到摇篮的模型。b的环境影响对比显示回收在所有中点指标上优于填埋，资源消耗降低96.6%，人体毒性降低68.8%。c的LCOE分析显示回收可降低度电成本，且系统寿命越短降幅越大。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 水性溶液回收、DFT计算、XRD、PL、ICP-MS、LCA、TEA
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 关注光伏技术可持续性、材料回收及生命周期评估的研究人员与工程师。

带走一句

绿色溶剂与配位化学结合可实现钙钛矿光伏全组分高效回收，为可持续光伏经济提供可行路径。
