IF50.5｜X射线线性二色层析揭示多晶V2O5三维晶粒与拓扑缺陷

新方法XL-DOT以73纳米分辨率无损重构多晶材料三维晶向与缺陷。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

材料的功能由成分和微观结构共同决定，其中晶粒分布、晶界类型及缺陷拓扑对催化、储能、磁性等性能至关重要。然而，现有表征手段存在明显局限：电子显微技术虽分辨率高但样品需薄至百纳米，需破坏性切片；X射线衍射类方法虽可无损但空间分辨率仅数百纳米，且多用于高结晶度样品。因此，如何在三维空间中以纳米级分辨率无损获取扩展多晶材料的晶粒取向和缺陷信息，一直是材料科学领域的重大挑战。

科学问题

卡在哪里： 此前的高分辨晶向成像要么局限于表面或超薄样品，要么分辨率不足，无法对微米级厚度的多晶材料进行无损、三维、纳米尺度的晶粒与缺陷表征。

本文要回答： 本文旨在开发一种无损、定量、三维的纳米级晶向成像技术，并展示其在多晶V2O5催化剂中识别晶粒、晶界和拓扑缺陷的能力。

技术路线

作者主要用了：X射线线性二色层析（XL-DOT）、同步辐射X射线叠层成像、共振X射线线性二色。

作者利用V2O5中钒K边前缘峰的线性二色效应，将X射线叠层成像与多轴层析结合，开发了XL-DOT方法。实验在同步辐射光源上进行，通过改变入射X射线偏振方向（水平/垂直）和样品倾斜角度，采集多组叠层投影。对投影进行对齐、偏振差减后，采用梯度下降迭代算法重构三维c轴取向场。同时，在非共振能量下采集电子密度层析图用于成分分析。该设计通过多轴采样和偏振敏感探测，解决了矢量场层析重建的信息缺失问题，实现了对多晶材料内部晶向的定量三维成像。

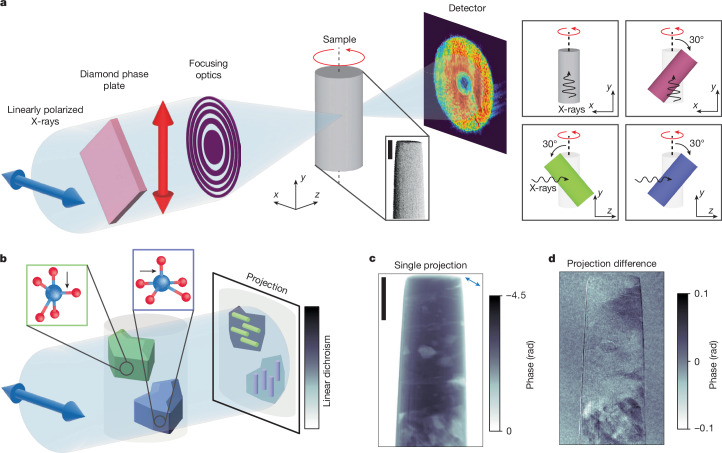

图 1　Fig. 1。图1展示XL-DOT实验装置示意图：聚焦X射线经菲涅尔波带片照射样品，通过叠层成像获取相位投影。右侧四个面板显示样品在不同倾斜角度和偏振状态下的投影采集几何。图中还给出了V2O5晶胞中钒氧键与偏振方向的关系，说明线性二色对比的来源。

核心亮点

亮点 1｜73纳米分辨率三维晶向图

XL-DOT成功重构了直径6微米的V2O5多晶柱的c轴取向三维图，空间分辨率达73纳米。该图清晰区分了单晶颗粒与多晶区域，并允许以10°角分辨率分割晶粒。定量分析显示，大晶粒（平均长度3.7微米）呈细长形态，主要分布在多孔区域；小晶粒（平均长度1.3微米）更接近球形，聚集在密堆积区。晶粒尺寸与形状呈负相关，符合正交晶系生长习性。

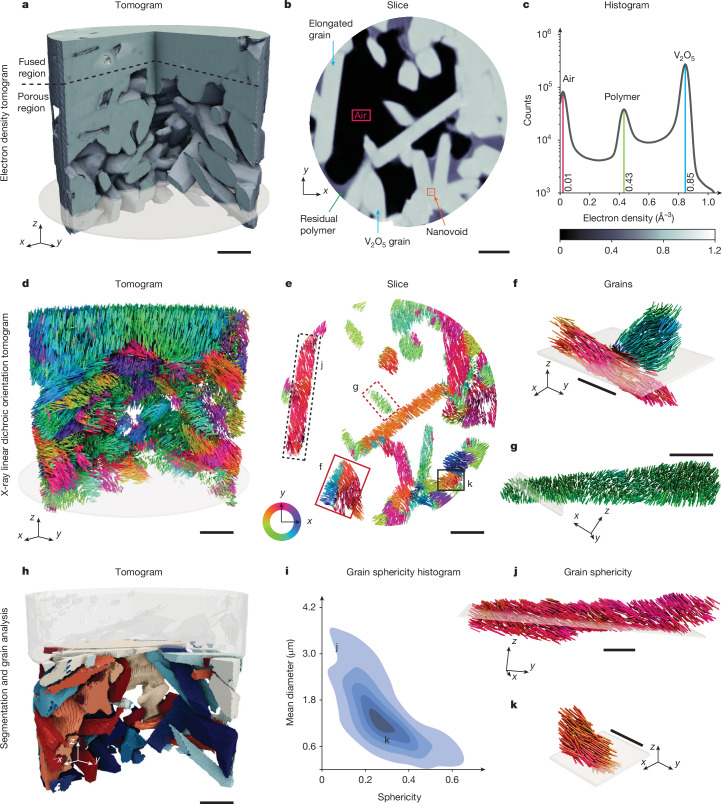

图 2　Fig. 2。图2对比电子密度层析图与XL-DOT重构的c轴取向图。电子密度图显示样品由V2O5、聚苯乙烯和空气组成，但无法区分晶粒。取向图则清晰展示晶粒边界和取向变化，其中虚线框标出一个细长单晶，实线框标出多晶区域。晶粒分割结果和尺寸-形状相关性直方图进一步量化了微观结构。

亮点 2｜识别孪晶、扭转与倾斜晶界

在电子密度均匀的区域，XL-DOT揭示了隐藏的晶界。例如，两个晶粒的c轴与晶界呈约40°镜像对称，确认为孪晶界。在密堆积区，识别出四个不同取向的晶粒，其中上部晶界为扭转型（旋转轴平行于晶界法线，旋转角约86°），下部为倾斜型（旋转轴垂直于晶界法线，旋转角约65°）。此外还观察到低角度倾斜晶界，表明晶界类型可沿界面转变。

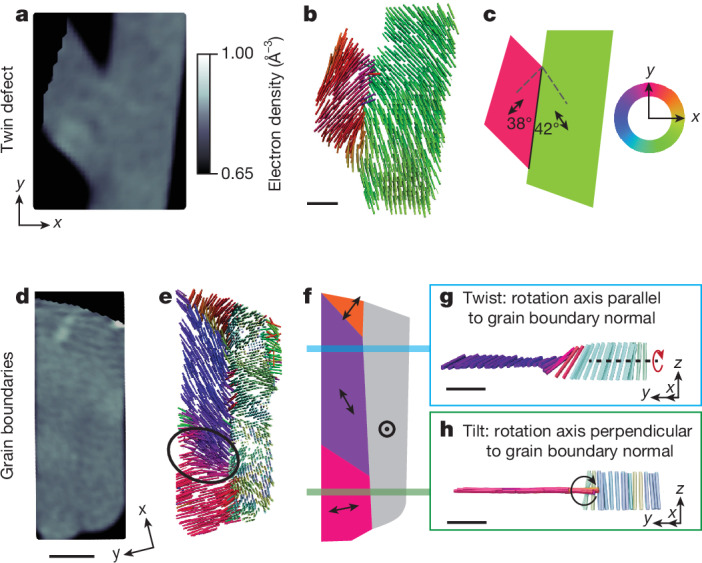

图 3　Fig. 3。图3聚焦于电子密度均匀但存在晶界的区域。a-c显示孪晶界：两个晶粒的c轴与晶界呈镜像对称。d-h显示密堆积区内的四个晶粒，其中上部为扭转晶界，下部为倾斜晶界，左侧圆圈标出低角度倾斜晶界。示意图阐明了不同晶界类型的几何特征。

亮点 3｜拓扑缺陷的创生与湮灭

在纳米空洞附近，观察到拓扑缺陷（+1/2彗星缺陷和-1/2三叶草缺陷）的空间演化。从样品底部到顶部，一个三叶草缺陷被钉扎在空洞处，随后从大空洞表面注入一对彗星-三叶草缺陷，最终彗星缺陷与原三叶草缺陷湮灭，留下一个新三叶草缺陷。整个过程保持总拓扑荷守恒，表明体积缺陷和表面在缺陷动力学中起关键作用。

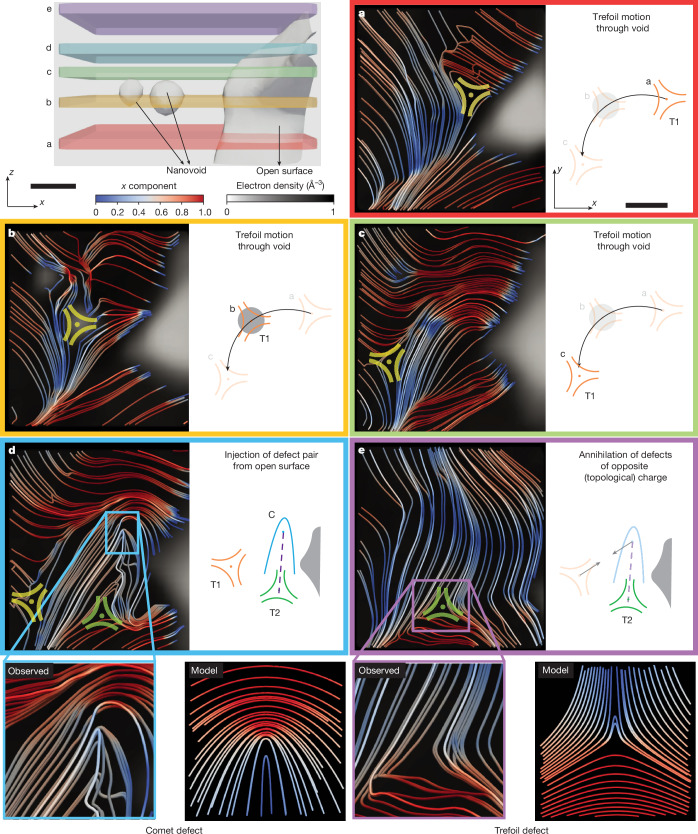

图 4　Fig. 4。图4展示拓扑缺陷在纳米空洞附近的空间演化。五个彩色切片（a-e）从下到上排列，显示三叶草缺陷T1被空洞钉扎，随后从大空洞表面注入彗星缺陷C和三叶草缺陷T2，最终C与T1湮灭，留下T2。流线表示c轴在平面内的投影，颜色编码x分量，叠加在电子密度图上以显示缺陷位置。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： X射线线性二色层析（XL-DOT）、同步辐射X射线叠层成像、共振X射线线性二色
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事材料微观结构表征、同步辐射成像、多晶材料研究或operando实验设计的科研人员。

带走一句

XL-DOT为多晶材料的三维晶向成像提供了无损、高分辨的新工具，可推广至磁性、铁电等非立方体系，并有望实现operando条件下的微观结构演化追踪。
