IF50.5｜MnTe中交变磁性的纳米尺度成像与调控

首次实现交变磁序矢量的实空间成像，并可控生成涡旋、畴壁和单畴态。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

交变磁性（altermagnetism）是近年来提出的第三种基本磁性相，兼具铁磁体的时间反演对称性破缺和反铁磁体的零净磁化强度，有望突破自旋电子学器件在可扩展性和兼容性上的限制。MnTe是典型的交变磁体，其Mn子晶格通过非相对论性自旋对称性连接，产生g波自旋极化，从而在电子结构中打破时间反演对称性。此前对交变磁性的探测主要依赖空间平均的输运或光谱手段，缺乏对局域磁序的直接成像，限制了对畴结构、拓扑缺陷等空间异质性的研究。

科学问题

卡在哪里： 此前对交变磁性的实验探测均基于空间平均的输运或光谱方法，无法获得局域磁序矢量的空间分布，因而无法研究畴壁、涡旋等纳米尺度磁织构，也无法验证理论预言的丰富拓扑现象。

本文要回答： 本文旨在利用X射线光电子发射显微镜（PEEM）结合磁圆二色（XMCD）和磁线二色（XMLD），实现MnTe薄膜中交变磁序矢量L的纳米尺度成像，并探索通过微结构图案化和磁场冷却对磁织构的调控。

技术路线

作者主要用了：XMCD-PEEM、XMLD-PEEM、电子束光刻、氩离子铣削、磁场冷却。

作者在MnTe(0001)薄膜上利用XMCD-PEEM获取时间反演对称性破缺信号，结合XMLD-PEEM确定L矢量轴，通过六色矢量图实现L矢量的完整成像。首先在未图案化区域观察到丰富的磁织构，包括60°和120°畴壁及涡旋-反涡旋对。随后利用电子束光刻和氩离子铣削制备六边形和三角形微结构，通过边缘效应和磁场冷却实现对涡旋和单畴态的可控生成。最后对180°畴壁轮廓进行定量分析，验证了成像方法的可靠性。

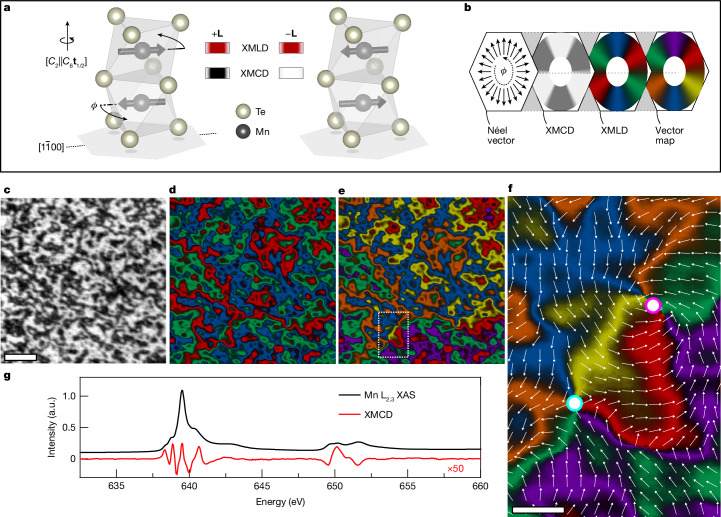

图 1　Fig. 1。图1展示了矢量成像方法。a为α-MnTe晶胞，Mn自旋沿[1-100]易轴排列。b为方法示意图：XMCD提供L矢量符号，XMLD提供轴取向，组合成六色矢量图。c为未图案化区域的XMCD-PEEM图，显示明暗对比对应L矢量符号。d为三色XMLD图，仅显示轴取向。e、f为六色矢量图，清晰显示畴结构和涡旋-反涡旋对（品红圈和青色圈标注）。g为Mn L2,3边XAS和XMCD谱，XMCD峰用于成像。

核心亮点

亮点 1｜矢量成像揭示涡旋-反涡旋对

在未图案化的MnTe薄膜中，结合XMCD和XMLD的六色矢量图首次直接观测到交变磁序矢量L的空间分布。图中清晰显示60°和120°畴壁分隔不同易轴取向的畴，并存在涡旋-反涡旋对。通过矢量图可直接确定L矢量绕涡旋中心顺时针旋转360°，而反涡旋具有相反的缠绕方向。这一结果证明该方法能够解析交变磁体中拓扑缺陷的局域磁序，为后续可控生成奠定基础。

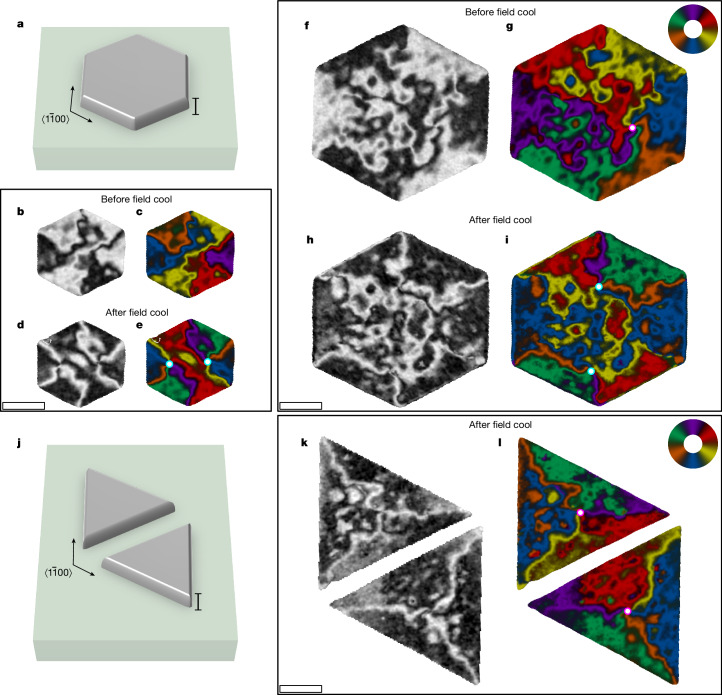

图 2　Fig. 2。图2展示涡旋的可控生成。a为六边形微结构示意图，边缘沿易轴。b、c为初始态，显示六个楔形畴，L矢量平行边缘。d、e为0.4 T磁场冷却后，相对边缘畴的L矢量符号统一，中心形成反涡旋对。f-i为更大六边形的类似结果，中心区域更复杂。j-l为三角形结构，磁场冷却后形成孤立Bloch型涡旋，手性由三角形取向控制，镜像结构产生相反手性。

亮点 2｜图案化诱导可控涡旋生成

利用边缘效应，在六边形微结构中，L矢量倾向于平行边缘排列，形成六个楔形畴。经0.4 T磁场冷却后，每对相对边缘的畴中L矢量符号被统一，中心区域形成反涡旋对以满足总缠绕角720°。在三角形微结构中，磁场冷却后稳定形成孤立的Bloch型涡旋，其手性由三角形取向决定。镜像三角形结构产生相反手性的涡旋，实现了涡旋位置和手性的确定性控制。

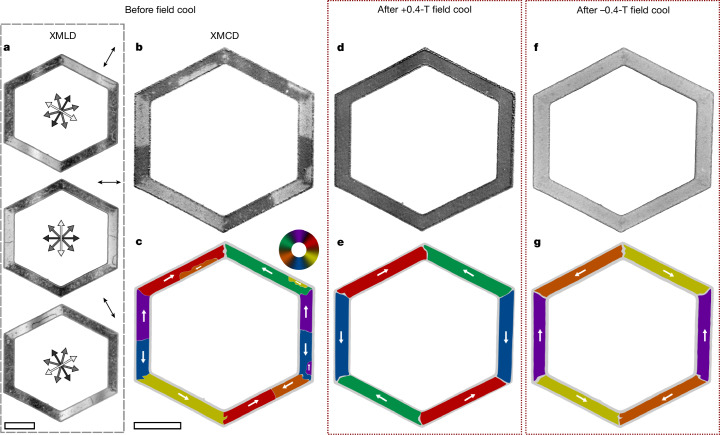

图 3　Fig. 3。图3展示单畴态的形成。a-c为非填充六边形初始态：XMLD图显示臂内180°畴壁，XMCD图显示畴壁处对比反转，矢量图确认畴壁类型。d、e为+0.4 T磁场冷却后，畴壁消失，各臂成为单畴态。f、g为-0.4 T冷却后，所有臂的L矢量反转。该图证明通过磁场冷却可在微米尺度上实现均匀磁序控制。

亮点 3｜磁场冷却实现微米级单畴态

在臂长10 μm、臂宽2 μm的非填充六边形结构中，初始态臂内存在180°畴壁，角落处有60°或120°畴壁。经磁场冷却后，畴壁消失，每个臂转变为沿易轴方向的单畴态，且L矢量方向由冷却场方向决定。反向冷却场可使所有臂的L矢量反转。该结果展示了在微米尺度上对交变磁序的均匀控制，为器件应用提供基础。

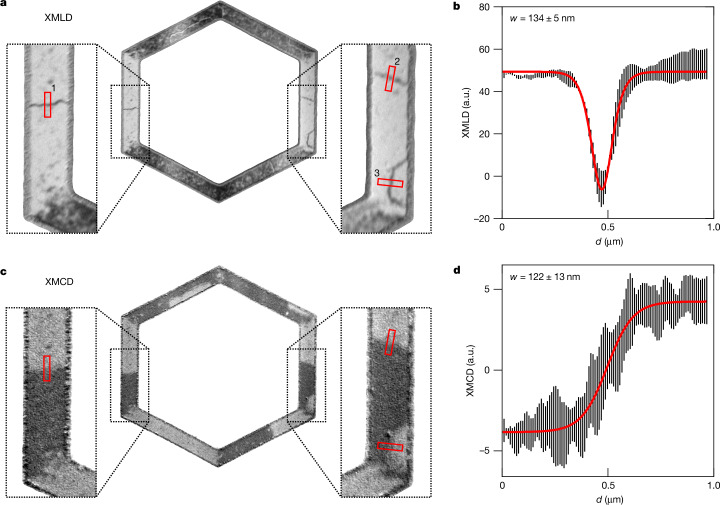

图 4　Fig. 4。图4展示畴壁轮廓分析。a为XMLD-PEEM图，放大显示180°畴壁。b为平均畴壁轮廓（黑线）及sech²拟合（红线），得到宽度w = 134 ± 5 nm。c、d为对应的XMCD-PEEM图和tanh拟合，宽度w = 122 ± 13 nm。两种方法结果一致，验证了成像定量可靠性。

亮点 4｜畴壁宽度定量测量

对非填充六边形臂中的180°畴壁进行轮廓分析，XMLD信号随距离变化符合sech²函数，拟合得到畴壁宽度w = 134 ± 5 nm；XMCD信号符合tanh函数，拟合宽度w = 122 ± 13 nm。两种独立测量得到的宽度一致，验证了成像方法的定量可靠性，并提供了交变磁体中畴壁宽度的实验基准。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： XMCD-PEEM、XMLD-PEEM、电子束光刻、氩离子铣削、磁场冷却
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事磁性材料、自旋电子学或X射线显微学的研究者，尤其是关注交变磁性和拓扑磁织构的学者。

带走一句

XMCD与XMLD结合的PEEM矢量成像为交变磁体研究提供了直接观测手段，可推广至其他交变磁材料，用于探索拓扑织构和器件应用。
