IF50.5｜疏水侧基调控水合微孔实现聚合物膜选择性离子传输

通过调节侧基疏水性精确控制水合微孔尺寸，打破离子传导与选择性之间的此消彼长。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

离子传导聚合物膜在电渗析、液流电池、燃料电池和电解槽等分离过程与电化学器件中不可或缺。传统商用膜如Nafion和sPEEK具有复杂的微相分离结构，水合后形成纳米级水通道，但这些通道结构不明确，导致离子传导率与选择性之间存在普遍的权衡关系。固有微孔聚合物（PIMs）因其可溶液加工性和刚性扭曲骨架形成的固有微孔而备受关注，但引入带电基团提高电导率往往引起过度溶胀，损害离子选择性。因此，如何在保持高离子传导的同时实现精确的离子筛分，是膜材料领域长期面临的挑战。

科学问题

卡在哪里： 此前研究多聚焦于干态膜孔结构设计，但水合后膜孔因溶胀而重新定义，缺乏有效策略调控孔水合程度。虽然结晶性框架材料能提供有序限域孔道，但将其转化为可溶液加工的线性聚合物仍具挑战。

本文要回答： 本文旨在通过调节带电基团附近侧基的疏水性，精确控制水合微孔尺寸，从而实现对水和离子跨尺度传输的调控，并验证其在液流电池中的实际应用性能。

技术路线

作者主要用了：分子动力学模拟、X射线散射、NMR、QENS、EIS、PFG-NMR、液流电池测试。

作者以amidoxime功能化PIM-1为前体，通过与不同酸酐反应引入含乙基、苯基和联苯基的侧基，合成一系列羧酸化PIM（cPIM-Et、cPIM-Ph、cPIM-BP）。这些侧基的疏水性和刚性逐渐增强，旨在调控羧酸根周围的水合环境。通过实验表征（吸水率、X射线散射、NMR）和分子动力学模拟，系统研究了水合前后膜孔结构演变，并量化了动态孔门尺寸（DLGate）。随后，利用QENS、PFG-NMR和EIS等手段跨尺度关联水传输、离子传输与孔结构，最终将最优膜用于有机液流电池验证长期循环稳定性。

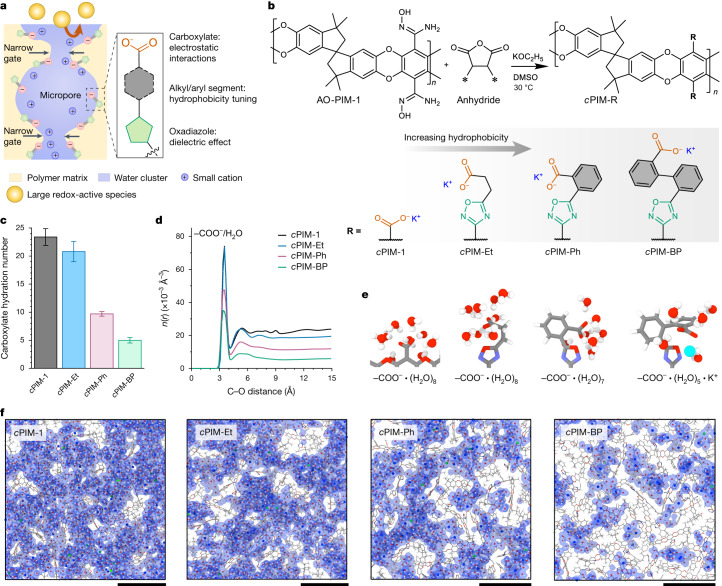

图 1　Fig. 1。图1展示了cPIM系列的设计策略与侧基结构。a为水合微孔示意图，b为合成路线及侧基化学结构。c显示不同cPIM在1 M KCl中的羧酸根水合数，从cPIM-1的23.4降至cPIM-BP的5.0。d为分子模拟的径向数密度分布，显示侧基疏水性增强导致羧酸根周围水分子减少。e为侧基及第一水合层图像，直观展示刚性苯基和联苯基形成的疏水空间。

核心亮点

亮点 1｜侧基疏水性调控水合数

通过测量1 M KCl溶液中的吸水率，发现羧酸根水合数（λ）从cPIM-1的23.4±1.5降至cPIM-BP的5.0±0.5。分子动力学模拟的径向分布函数显示，随着侧基芳香环数增加，羧酸根周围水分子数减少，水簇在cPIM-BP中呈孤立状态，而在cPIM-Ph中部分连通，在cPIM-1和cPIM-Et中完全连通。侧基刚性（苯基、联苯基）通过形成疏水受限空间阻碍水分子接近，而柔性乙基侧基则降低水合能垒。

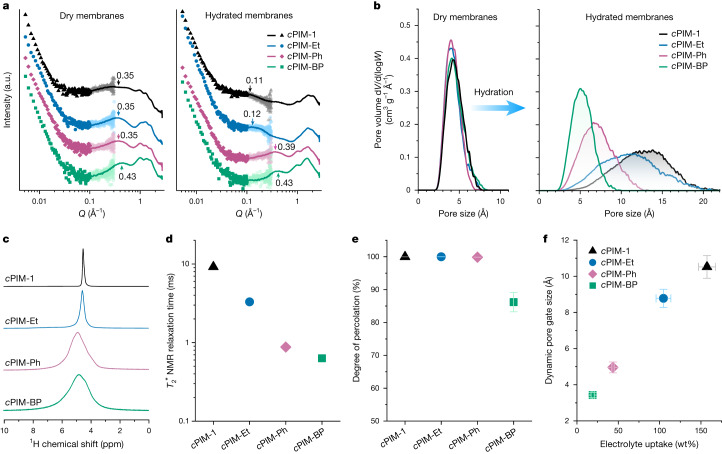

图 2　Fig. 2。图2聚焦于膜孔结构演变。a为SAXS/WAXS谱图，干态下所有膜在Q≈0.35-0.43 Å-1处有相似信号，水合后cPIM-1和cPIM-Et信号显著位移，而cPIM-Ph和cPIM-BP几乎不变。b为模拟孔径分布，水合后cPIM-1和cPIM-Et孔径拓宽至20 Å，而cPIM-Ph和cPIM-BP仍以亚纳米孔为主。c和d为1H NMR谱及T2值，显示水分子受限增强。e为水簇连通性分析，cPIM-BP仅部分逾渗。f为动态孔门尺寸（DLGate）统计，水合后cPIM-Ph为5.0 Å，cPIM-BP为3.4 Å。*

亮点 2｜水合微孔尺寸精确可调

干态下所有cPIM的孔径分布相似（2-8 Å），但水合后cPIM-1和cPIM-Et孔径分布拓宽至3-20 Å，而cPIM-Ph和cPIM-BP仅轻微增大，大部分孔保持在亚纳米范围。动态孔门尺寸（DLGate）分析显示，水合后cPIM-1的DLGate增至10.5±0.6 Å，cPIM-Et为8.8±0.5 Å，cPIM-Ph为5.0±0.3 Å，而cPIM-BP几乎不变（3.4±0.1 Å）。NMR横向弛豫时间（T2*）证实水分子在较小孔中受限增强。

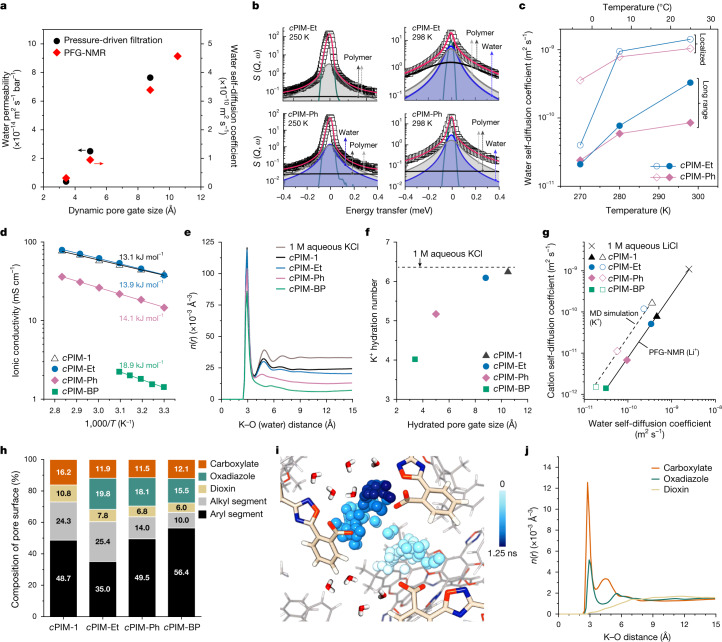

图 3　Fig. 3。图3建立了水/离子传输与孔门尺寸的关联。a显示宏观水通量和微观水自扩散系数均随DLGate减小而降低。b为QENS谱拟合，展示局域和长程水扩散贡献。c为不同温度下Dloc变化，cPIM-Et在270 K出现突变，而cPIM-Ph变化平缓。d为离子电导率与DLGate的正相关。e和f为Arrhenius图和活化能，cPIM-BP活化能最高。g显示阳离子自扩散系数与水自扩散系数成正比，表明水介导的离子传输机制。h为孔表面化学组成，i和j为K+与极性基团的径向分布函数。

亮点 3｜水传输与孔门尺寸强相关

压力驱动过滤实验表明，宏观水通量随DLGate减小而显著降低。PFG-NMR测得的微观水自扩散系数与DLGate呈正相关。QENS分析揭示两种水扩散模式：局域扩散（Dloc）和长程扩散（Dlr）。cPIM-Et的Dloc/Dlr比为4.3，表明水簇高度连通；cPIM-Ph为12.2，cPIM-BP为41.2，表明连通性降低。QENS在298 K测得的长程扩散系数与PFG-NMR结果一致，证明水传输从纳米到微米尺度的一致性。

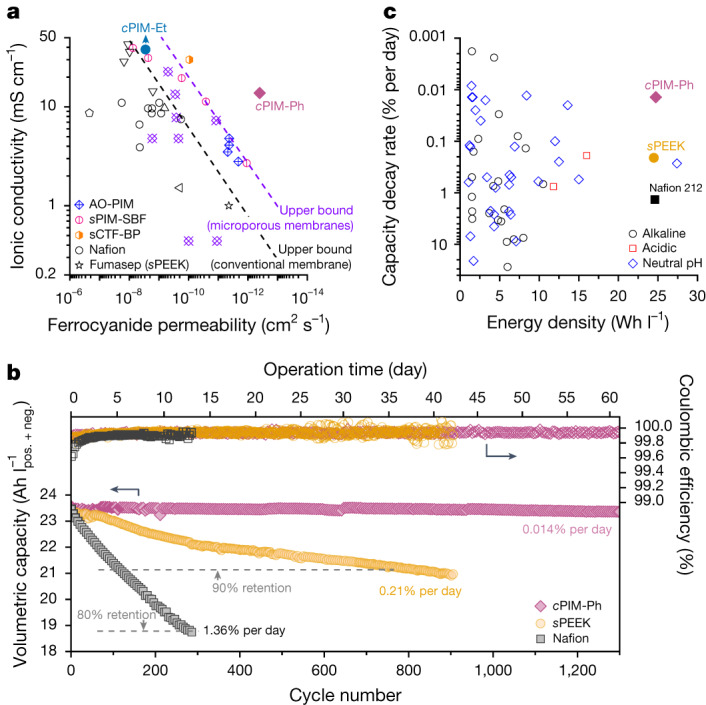

图 4　Fig. 4。图4展示了膜性能突破及液流电池应用。a为离子电导率与亚铁氰化物渗透率的上限图，cPIM-Ph远超传统膜上限。b为液流电池循环稳定性及库仑效率，cPIM-Ph膜电池容量衰减率远低于Nafion 212和sPEEK。c为能量密度与循环稳定性对比图，cPIM-Ph基电池性能优于文献报道体系。

亮点 4｜离子传输与选择性协同提升

EIS测得离子电导率随DLGate增大而升高，cPIM-1最高（38.4 mS cm-1），cPIM-BP最低（1.4 mS cm-1）。阳离子迁移数随DLGate减小而趋近于1。分子模拟显示，在cPIM-Ph中更多K+与羧酸根形成离子对，而在cPIM-1和cPIM-Et中K+更多解离进入水相。cPIM-Ph在保持高电导率的同时，对亚纳米尺寸氧化还原活性分子的渗透率比cPIM-Et低几个数量级，突破了传统膜的电导率-选择性上限。

亮点 5｜液流电池稳定循环

以2,6-D2PEAQ和亚铁氰化物为氧化还原电对，cPIM-Ph膜组装的液流电池在40°C、80 mA cm-2下稳定循环，容量衰减率低至每天0.014%，比Nafion 212和sPEEK分别低100倍和10倍。尸检分析证实膜交叉是容量衰减的主要机制。该电池性能超过此前报道的类似体系，证明了孔门尺寸调控在实际电化学器件中的有效性。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 分子动力学模拟、X射线散射、NMR、QENS、EIS、PFG-NMR、液流电池测试
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事膜材料、电化学储能、分子模拟及离子传输机制研究的人员。

带走一句

调控带电基团附近的局部疏水环境是精确控制水合微孔尺寸的有效策略，为设计兼具高传导与高选择性的聚合物膜提供了新思路。
