IF50.5｜相纯χ-Fe5C2高效转化合成气制线性α-烯烃

相纯χ-Fe5C2催化剂在温和条件下实现高活性、低CO2选择性的合成气直接制线性α-烯烃。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

合成气（CO和H2的混合物）可通过费托（FT）化学转化为燃料和化学品，但传统铁基FT催化剂在制取线性α-烯烃（LAOs）时面临两大问题：一是大量CO转化为CO2，导致碳利用效率低；二是产物中C2–C4烯烃占主导，而更有价值的C5–C10 LAOs选择性较低。已有研究表明，铁碳化物是FT反应的活性相，不同碳化物相（如ε-碳化铁、χ-碳化铁）的催化行为差异显著，其中相纯ε-碳化铁不产生CO2作为主要产物。然而，如何稳定获得相纯χ-碳化铁并利用其实现高效FTLAO过程仍待探索。

科学问题

卡在哪里： 此前FTLAO催化剂多在320°C以上运行，CO2选择性高达37%–47%，且C5–C10 LAOs选择性低。相纯χ-Fe5C2的制备方法尚不明确，其在宽温度范围内的稳定性及产物调控机制缺乏系统研究。

本文要回答： 本文旨在开发相纯χ-Fe5C2催化剂，实现低温高活性、低CO2选择性的FTLAO过程，并通过锰助剂优化产物分布。

技术路线

作者主要用了：原位XRD、原位Mössbauer谱、环境TEM、DFT计算、微动力学模拟、固定床反应评价。

作者首先通过钝化Raney铁前驱体，在合成气中原位碳化制备相纯χ-Fe5C2，并利用原位XRD和Mössbauer谱确认相纯度。随后在固定床反应器中系统评价其FTLAO性能，考察温度、空速等条件的影响。进一步通过DFT计算和微动力学模拟揭示低CO2选择性的根源，并引入锰助剂抑制烯烃二次反应，提高LAO选择性。最后结合环境TEM观察碳化过程，验证催化剂稳定性。

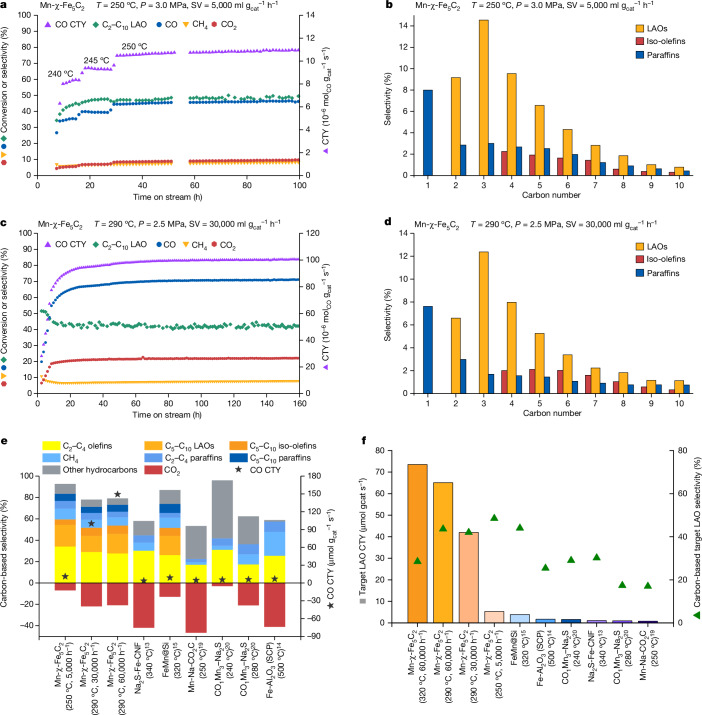

图 1　Fig. 1。图1展示Mn-χ-Fe5C2在两种条件下的催化性能：250°C、3.0 MPa、SV=5000 ml gcat−1 h−1时，CO转化率稳定在46%，CO2选择性仅9.4%，LAO选择性48.5%；290°C、2.5 MPa、SV=30000 ml gcat−1 h−1时，CO转化率升至70.7%，CTY提高近10倍至100.0 μmol gcat−1 s−1，但CO2选择性增至21.9%。产物分布图显示C2–C10 LAOs占主导，且符合ASF分布。

核心亮点

亮点 1｜相纯χ-Fe5C2的低温高活性

在250°C、3.0 MPa、SV=5000 ml gcat−1 h−1条件下，相纯χ-Fe5C2的CO转化率达46%，CO2选择性仅9.4%，C2–C10 LAOs碳基选择性48.5%，CO转化时间产率（CTY）为10.9 μmol gcat−1 s−1。该活性比文献中320°C以上运行的专用FTLAO催化剂高3–7倍，且CO2选择性远低于典型值（37%–47%）。

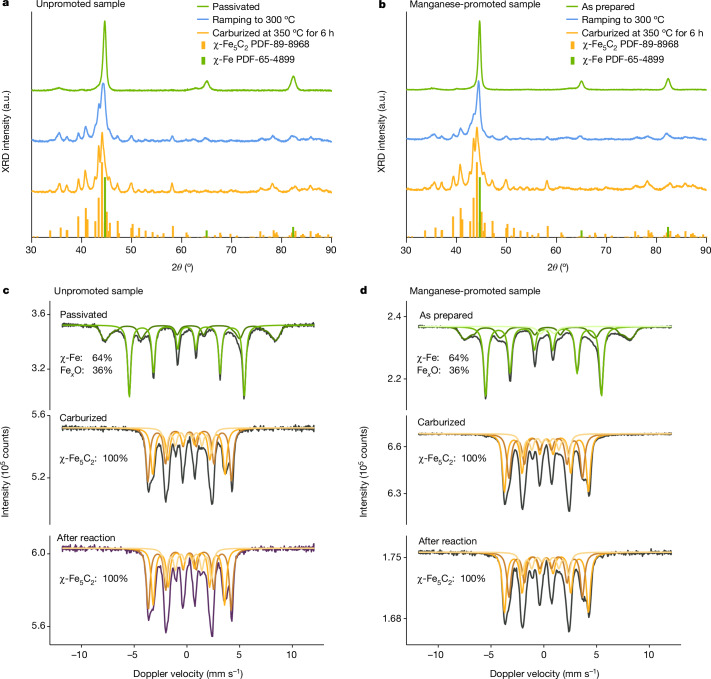

图 2　Fig. 2。图2对比未促进和锰促进的Raney铁在碳化过程中的原位XRD和Mössbauer谱。XRD显示χ-Fe5C2在300°C开始形成，350°C保温6 h后完全转化，锰的加入不影响相变路径。Mössbauer谱证实碳化后及FTLAO反应后样品中仅存在χ-Fe5C2相，无铁氧化物或其他碳化物，证明催化剂在反应条件下保持相纯。

亮点 2｜锰助剂提升烯烃选择性

添加10 wt%锰的Mn-χ-Fe5C2在250°C下将C2–C10烯烃的O/P比从1.2提高到4.1，LAO选择性从24.3%提升至50.7%，同时CO2选择性保持在9%左右。锰助剂通过增强CO吸附抑制烯烃再吸附和加氢，从而减少异构化和饱和副反应。

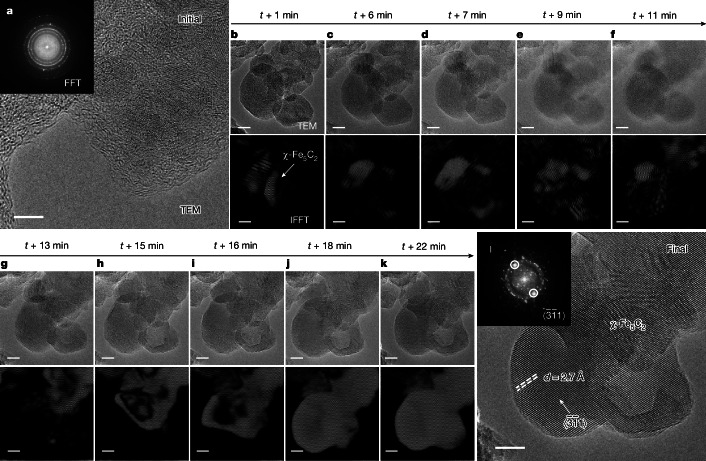

图 3　Fig. 3。图3为环境TEM下Raney铁碳化过程的HRTEM图像。初始状态为铁颗粒被无定形氧化层包裹（a），暴露于合成气（H2/CO=30, 1200 Pa, 350°C）后，χ-Fe5C2从内部开始形成（b–k），30 min后完全转化为相纯χ-Fe5C2，晶格间距约2.7 Å对应(3̄1̄1)面（l）。该过程快速且无碳沉积，与XRD结果一致。

亮点 3｜DFT与微动力学揭示低CO2根源

DFT计算表明，在χ-Fe5C2(100)表面上，H2O生成能垒（155 kJ mol−1）低于CO2生成能垒（181 kJ mol−1），因此CO解离产生的氧优先以H2O形式脱除。微动力学模拟显示在525 K下氧脱除路径中H2O占99.4%，CO2仅0.6%，解释了相纯χ-Fe5C2的低CO2选择性。

亮点 4｜原位表征证实相纯与稳定性

原位XRD显示χ-Fe5C2在300°C开始形成，350°C保持6 h后完全转化；原位Mössbauer谱证实反应后催化剂仍为纯χ-Fe5C2相。环境TEM观察到碳化过程在30 min内完成，且无碳沉积。Mn-χ-Fe5C2在320–325°C、2.3 MPa下稳定运行225 h，CO转化率53%，CTY达265 μmol gcat−1 s−1。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 原位XRD、原位Mössbauer谱、环境TEM、DFT计算、微动力学模拟、固定床反应评价
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事多相催化、合成气转化或费托合成研究的科研人员及工业催化剂开发者。

带走一句

相纯度是铁基FT催化剂性能的关键，通过钝化-碳化策略可获得纯χ-Fe5C2，结合锰助剂可实现低温高效LAO合成，为催化剂设计提供了新范式。
