IF36.1｜POLCAM：即时分子取向显微镜，让SMOLM走进生命科学

用偏振相机替代复杂光学元件，实现单分子取向超分辨成像，速度提升千倍。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

单分子定位显微镜（SMLM）通过精确定位单个荧光分子突破衍射极限，但传统SMLM通常忽略分子的取向信息。单分子取向定位显微镜（SMOLM）在定位的同时测量荧光分子的发射偶极矩取向，能够揭示分子在细胞环境中的组织、旋转和摆动，对理解生物过程至关重要。然而，现有SMOLM方法依赖复杂的光学设置（如空间光调制器、特殊光学元件或分束器）和计算密集的偶极子扩展函数（DSF）拟合算法，限制了其在生物成像中的广泛应用。此外，缺乏适合SMOLM的标记方案也阻碍了该技术的发展。偏振检测是一种简化取向估计的替代方法，但传统偏振分束方案存在简并性或需要复杂多通道设置。

科学问题

卡在哪里： 现有SMOLM方法要么光学系统复杂、易受像差影响，要么数据分析极其耗时，难以实现高通量采集和实时处理。偏振相机虽能提供单次多通道偏振测量，但将其用于单分子检测时，像素级微偏振片阵列导致的瞬时视场（IFOV）误差会严重影响取向估计精度，且缺乏针对性的优化理论和快速算法。

本文要回答： 开发一种基于偏振相机的简化SMOLM方法（POLCAM），通过理论优化、仿真设计和快速算法，实现单分子取向的即时、准确测量，并验证其在多种生物样本中的适用性。

技术路线

作者主要用了：偏振相机、Stokes参数估计、DSF拟合、SMOLM、dSTORM、PAINT。

作者首先利用矢量衍射仿真优化显微镜设计，确定最佳像素尺寸以最小化IFOV误差，并比较不同插值算法恢复偏振通道。然后推导基于Stokes参数的解析公式，直接从四个偏振通道强度估算面内角ϕ和离面角θ，并定义avgDoLP作为旋转迁移率代理。为验证方法，作者在已知取向的样品（脂质双层包裹微球、固定单分子）上评估精度和偏差，随后应用于α-突触核蛋白纤维和细胞肌动蛋白网络，并开发DSF拟合算法以提高θ估计精度。最后展示实时衍射极限偏振成像在活细胞膜动态中的应用。

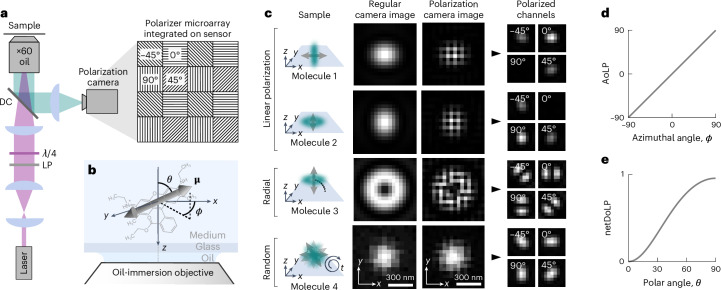

图 1　Fig. 1。图1展示POLCAM的光学原理：偏振相机集成微偏振片阵列，每个2×2像素块包含0°、45°、90°、-45°透射轴。模拟显示不同取向的偶极子产生不同偏振态：面内取向产生线偏振光，离面取向产生径向偏振，快速旋转分子则表现为非偏振。公式(1)和(2)将Stokes参数与ϕ、θ联系起来，表明ϕ可直接从AoLP获得，θ依赖于netDoLP和物镜NA。

核心亮点

亮点 1｜偏振相机实现单分子四通道偏振检测

POLCAM利用集成在相机芯片上的微偏振片阵列（0°、45°、90°、-45°）同时获取四个偏振通道的图像，无需额外偏振光学元件。通过矢量衍射仿真，作者确定了最佳像素尺寸（约60 nm）以避免IFOV误差，并发现傅里叶插值法能准确恢复各通道强度。实验显示，在500光子下，面内角ϕ的精度达7.5°，定位精度25-30 nm，且随光子数增加而提高。该方法在DNA折纸样品上能分辨80 nm间距的结合位点，证明其适用于高密度单分子定位。

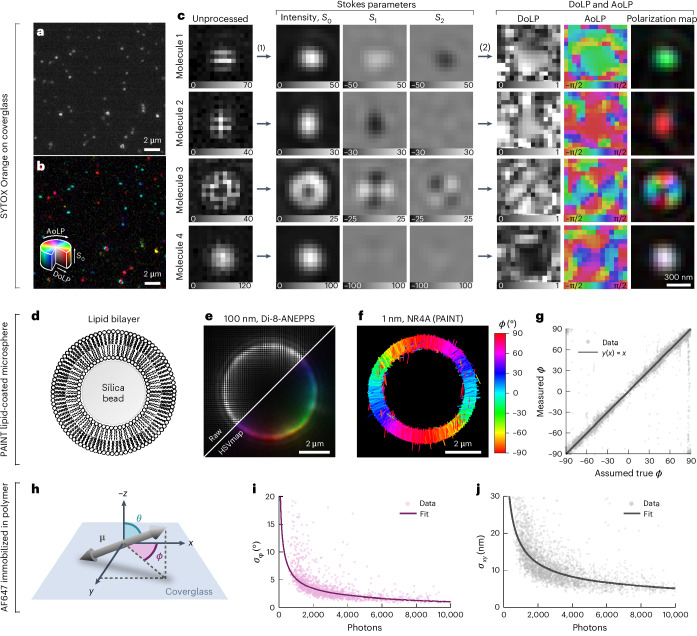

图 2　Fig. 2。图2验证POLCAM在单分子水平的表现：未处理的SYTOX Orange图像显示四个偏振通道的原始强度，经傅里叶插值后生成HSV彩色图，其中色调编码ϕ，饱和度编码DoLP，亮度编码强度。四个示例分子展示不同取向和旋转状态：分子1和2为面内取向，分子3为离面取向，分子4快速旋转。脂质双层微球实验证实Di-8-ANEPPS和Nile red垂直膜面，DiI平行膜面。AF647在PVA中的精度曲线显示500光子时σϕ=7.5°，定位精度25-30 nm。

亮点 2｜Stokes参数算法实现千倍加速

作者将四通道强度转换为Stokes参数，推导出ϕ和θ的解析表达式。ϕ直接等于偏振角（AoLP），θ由净线性偏振度（netDoLP）和物镜参数决定。该强度算法比DSF拟合快750-3700倍，处理200×200像素图像仅需约10 ms，支持实时分析。在α-突触核蛋白纤维的TAB-PAINT成像中，POLCAM重建出宽度约50 nm的纤维，且Nile red分子取向沿纤维长轴，分布标准差7-9°，接近测量精度极限，表明分子结合存在一定角度分布。

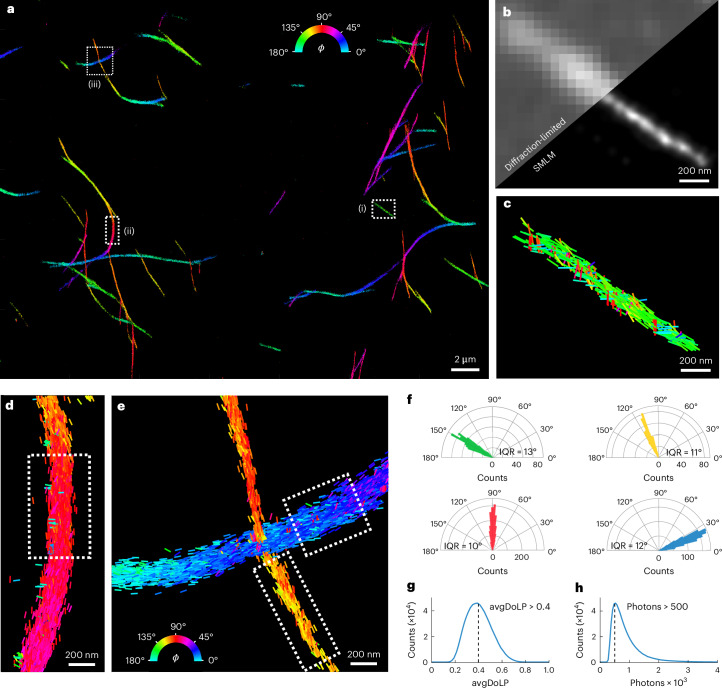

图 3　Fig. 3。图3展示α-突触核蛋白纤维的TAB-PAINT超分辨成像：POLCAM重建的纤维宽度约50 nm，ϕ彩色编码显示Nile red分子主要沿纤维长轴取向。局部放大图中每个定位用棒状表示，颜色和方向对应ϕ。纤维段的ϕ分布标准差7-9°，接近测量精度，表明分子结合存在一定角度分布。avgDoLP和光子数分布显示大量定位具有高偏振度和足够光子数，支持可靠的取向估计。

亮点 3｜avgDoLP区分旋转受限与自由染料

作者定义平均线性偏振度（avgDoLP）作为旋转迁移率的代理指标。在HeLa细胞肌动蛋白dSTORM成像中，AF488-鬼笔环肽标记的染料旋转受限（avgDoLP>0.4的定位占25%），而AF647标记的染料旋转自由（仅5%）。通过过滤avgDoLP<0.4的定位，可获得更准确的ϕ彩色编码图像。FRC分辨率分别为70 nm（AF488）和55 nm（AF647）。该指标无需复杂拟合即可快速评估标记方案的适用性，为筛选适合SMOLM的探针提供实用工具。

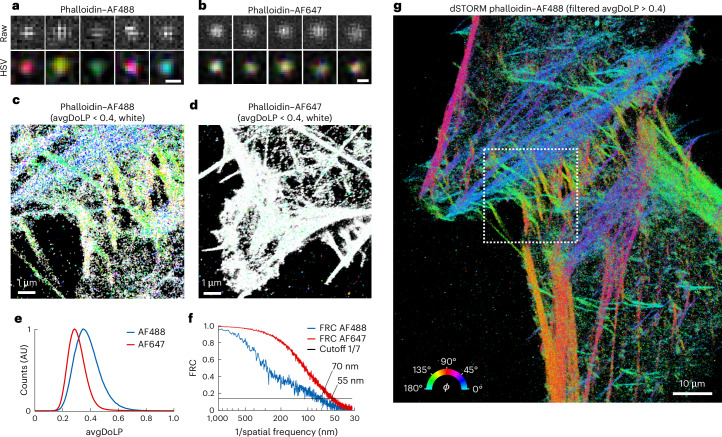

图 4　Fig. 4。图4比较AF488和AF647标记的肌动蛋白dSTORM：单分子图像显示AF488分子呈现明显偏振（高DoLP），而AF647分子偏振度低。ϕ彩色编码重建图中，AF488数据集有更多彩色定位（avgDoLP>0.4），而AF647数据集大部分定位为白色（低偏振度）。avgDoLP分布显示AF488有25%定位高于阈值，AF647仅5%。过滤后AF488图像清晰显示肌动蛋白纤维取向，FRC分辨率70 nm。

亮点 4｜DSF拟合提升离面角估计精度

对于需要完整3D取向（ϕ和θ）的应用，作者改编了RoSE-O算法用于偏振相机数据。仿真表明，DSF拟合在存在旋转迁移率时能无偏估计θ，而强度算法会产生偏差。DSF拟合在离面发射体上定位精度提高最多两倍，ϕ精度在高信噪比下也优于强度算法。但DSF拟合计算耗时，适合小数据集分析。两种算法在肌动蛋白数据集上重建结果相似，但DSF拟合的ϕ分布更窄，表明精度略高。

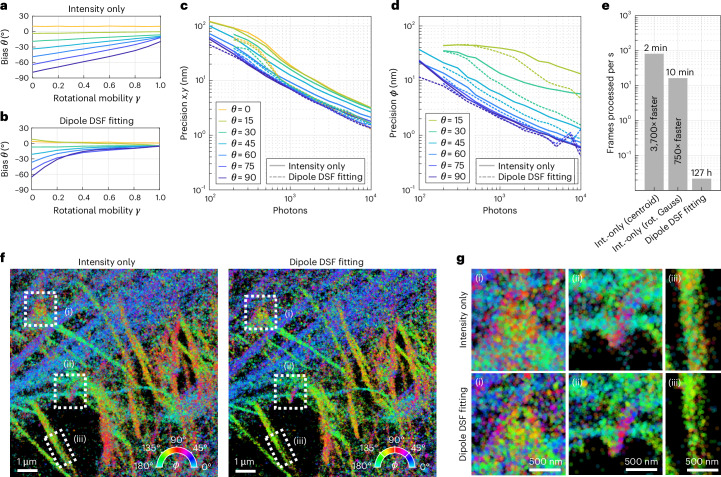

图 5　Fig. 5。图5对比强度算法和DSF拟合算法：仿真显示DSF拟合在存在旋转迁移率时能无偏估计θ，而强度算法偏差随迁移率增加而增大。定位精度方面，DSF拟合在离面发射体上优势明显，最高提升两倍。ϕ精度在离面和高信噪比下DSF拟合更优。实际肌动蛋白数据集上，两种算法重建结果相似，但DSF拟合的ϕ分布更窄，表明精度略高。计算时间上强度算法快750-3700倍。

亮点 5｜实时偏振成像揭示活细胞膜动态

POLCAM的简易性和快速算法支持实时衍射极限偏振成像。作者开发了napari-polcam插件和POLCAM-Live软件，可在采集过程中即时生成HSV彩色偏振图。在活Jurkat T细胞中，使用NR4A膜探针进行3D时间序列成像，发现丝状伪足区域呈现低偏振度（白色），与细胞体区分明显，可能由于伪足直径小导致膜曲率变化。该方法无需复杂标记即可实时观察膜组织和动态，为研究表面受体组织提供新手段。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 偏振相机、Stokes参数估计、DSF拟合、SMOLM、dSTORM、PAINT
• 公开数据： 原文未给出公开组学登录号
• 代码： 公开仓库 https://github.com/Lew-Lab/RoSE-O_POLCAM、https://github.com/Lew-Lab/RoSE-O_polCam、https://github.com/TheLeeLab/cameraCalibrationCMOS；本地已克隆：RoSE-O_polCam、POLCAM-SR、POLCAM-Live、cameraCalibrationCMOS、napari-polcam、RoSE-O_POLCAM
• 谁该点开原文： 从事单分子定位、超分辨成像或分子取向研究的生物物理学家和细胞生物学家。

带走一句

POLCAM证明偏振相机可大幅简化SMOLM，结合Stokes参数快速算法，让分子取向成像从复杂装置走向常规显微镜，为筛选旋转受限探针和高通量取向分析铺平道路。
