IF50.5｜一步法：从氧化物直接制备块体合金

用氢气一步还原氧化物，直接得到块体因瓦合金，零碳排放且性能媲美传统工艺。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

传统冶金生产通常分三步：从矿石中提取金属、通过液态加工混合成合金、以及热机械处理以获得所需微观结构。这一自青铜时代以来的顺序方法如今因可持续经济的迫切需求而达到极限：几乎10%的温室气体排放源于化石还原剂和高温冶金加工。本文提出一种基于氢气的氧化还原合成与压实方法，将金属提取、合金化和热机械处理合并为单一固态操作，有望大幅降低能耗和碳排放。

科学问题

卡在哪里： 此前虽已有氢气还原氧化物制备合金粉末或纳米复合材料的尝试，但如何直接从氧化物一步获得致密、性能可用的块体合金，并实现微观结构调控，仍缺乏系统的热力学-动力学设计准则和实验验证。

本文要回答： 验证一种基于热力学和动力学协同设计的一步固态合成策略，从氧化物直接制备块体Fe-Ni因瓦合金，并阐明其微观结构演化机制。

技术路线

作者主要用了：热力学计算、热重分析、原位同步辐射X射线衍射、EBSD、EDS、原子探针层析。

作者首先通过热力学计算构建“设计藏宝图”，筛选出可被H2固态还原且与Fe易合金化的元素（如Ni、Co、Cu）。然后以Fe2O3和NiO粉末为原料，低能球磨混合后压制成块，在H2气氛下以5°C/min升温至700°C并保温，一步完成还原、合金化和部分致密化。通过原位同步辐射X射线衍射实时追踪相变，结合热重分析和微观结构表征，揭示还原路径和合金化机制。

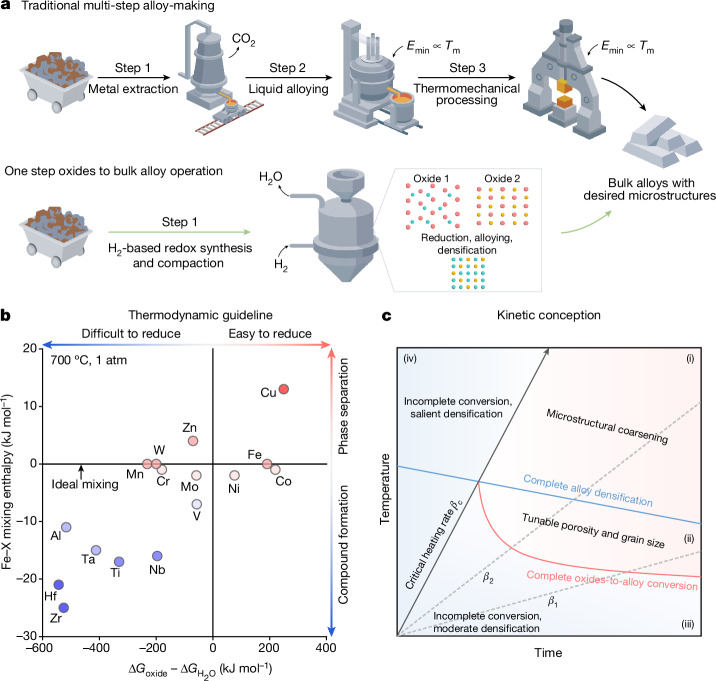

图 1　Fig. 1。图1对比了传统多步合金制造与本文提出的一步固态合成路线，并展示了基于氧化物还原性和合金化能力的热力学设计图。Fe、Ni、Co、Cu等元素位于可被H2固态还原且与Fe易合金化的区域，为合金体系选择提供指导。

核心亮点

亮点 1｜一步固态合成块体因瓦合金

以Fe2O3和NiO混合粉末为前驱体，在H2气氛下加热至700°C并保温，直接获得单相fcc结构的Fe-Ni因瓦合金块体。XRD证实无残留氧化物，晶格常数3.60 Å与标准因瓦合金一致，表明Fe和Ni在固态下实现了均匀的置换固溶。EBSD显示平均晶粒尺寸约0.58 μm，且Fe、Ni分布均匀。热膨胀测试显示在25–150°C范围内具有近零热膨胀系数，与传统熔炼-铸造-热机械处理工艺制备的因瓦合金相当。

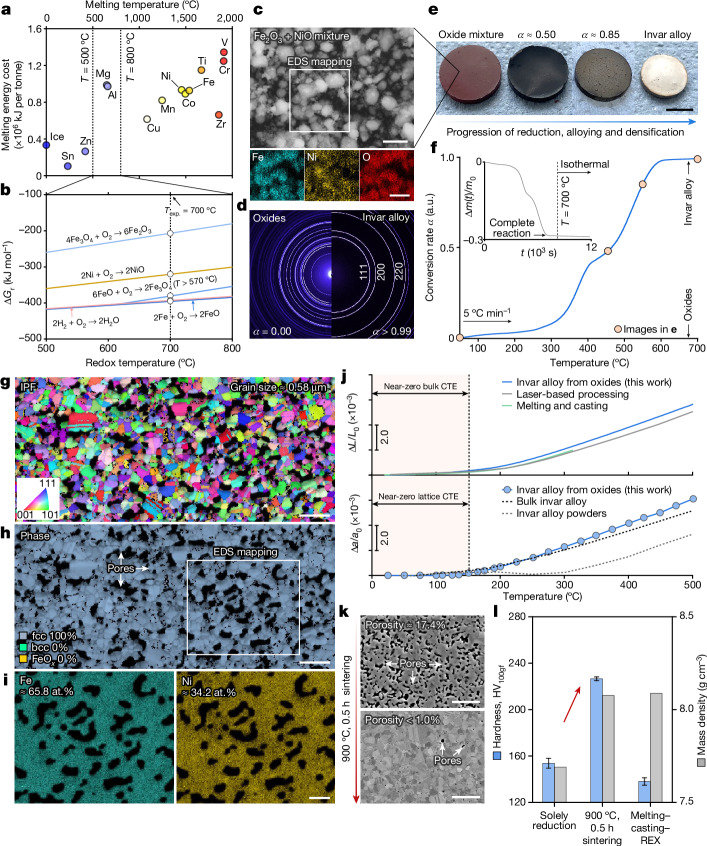

图 2　Fig. 2。图2展示了从氧化物混合粉末到块体因瓦合金的合成过程。热重分析显示还原反应分三个阶段，最终质量损失与理论值一致。XRD证实产物为单相fcc结构，晶格常数与因瓦合金吻合。EBSD和EDS显示均匀的等轴晶粒和元素分布。热膨胀测试表明在25–150°C范围内具有近零热膨胀系数。

亮点 2｜多步还原路径与合金化机制

原位同步辐射X射线衍射揭示还原过程分步进行：首先Fe2O3还原为Fe3O4，随后NiO还原为纯Ni，最后Fe3O4逐步还原为FeOx并与Ni发生置换固溶形成fcc合金。晶格常数从纯Ni的3.52 Å逐渐增大至因瓦合金的3.60 Å，表明Fe原子持续溶入Ni基体。该过程在700°C等温阶段完成，且未检测到bcc Fe相，说明Fe通过扩散直接进入Ni晶格，而非先形成纯Fe再合金化。

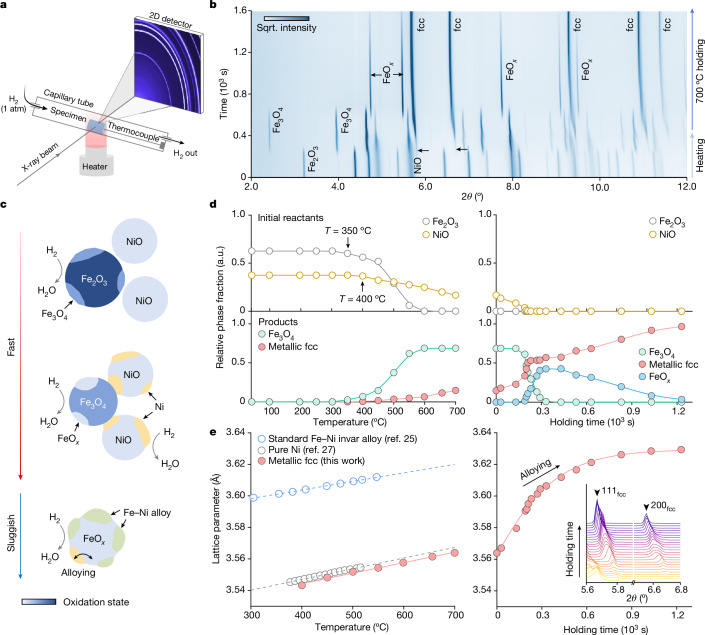

图 3　Fig. 3。图3通过原位同步辐射X射线衍射揭示了还原过程中的相演变。Fe2O3首先还原为Fe3O4，随后NiO还原为纯Ni，最后Fe3O4逐步还原并与Ni形成fcc合金。晶格常数从纯Ni的3.52 Å逐渐增大至因瓦合金的3.60 Å，表明Fe原子持续溶入Ni基体。

亮点 3｜致密化与还原的动力学竞争

升温速率显著影响最终微观结构：慢速升温（5°C/min）可获得完全还原但多孔的合金，快速升温（20°C/min）则残留FeOx但孔隙率较低。理论分析表明，低温下还原速率占优，高温下致密化（Fe-Ni互扩散）占优。通过控制升温速率，可在完全还原与致密化之间取得平衡。此外，在900°C额外烧结0.5小时可将孔隙率降至1%以下，同时保持晶粒尺寸约1.15 μm，硬度达226.6 HV，远超传统粗晶因瓦合金。

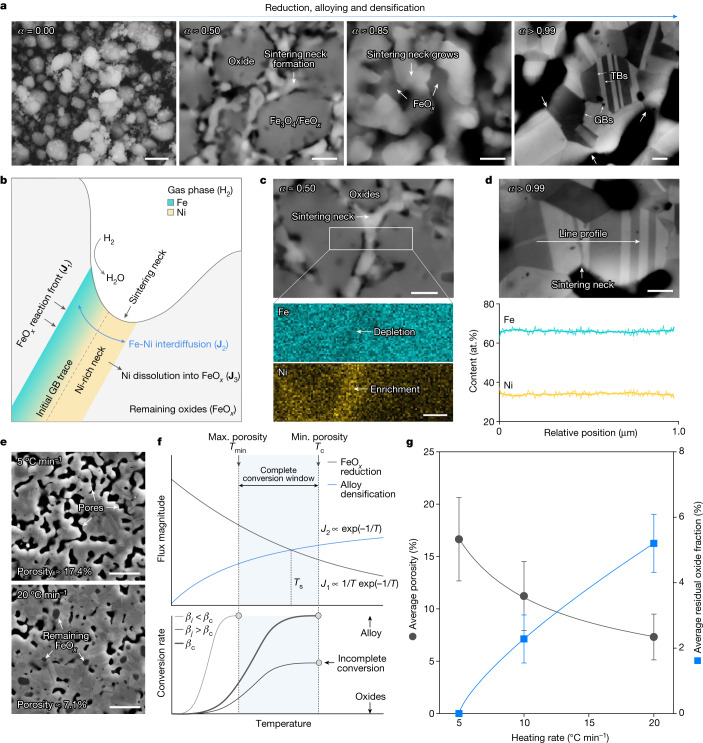

图 4　Fig. 4。图4展示了不同还原阶段的烧结颈形貌和元素分布。EDS线扫描显示Fe和Ni在烧结颈处均匀分布，表明互扩散促进了合金化。快速升温导致FeOx残留和低孔隙率，而慢速升温则完全还原但孔隙率高。理论分析表明还原和致密化存在竞争关系，升温速率是关键控制参数。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 热力学计算、热重分析、原位同步辐射X射线衍射、EBSD、EDS、原子探针层析
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事材料设计、冶金工程或可持续制造的研究者，尤其是关注氢冶金和固态合金化的人。

带走一句

将热力学可还原性与动力学致密化竞争纳入统一设计框架，可在固态下一步实现合金化与成形，为可持续冶金提供新范式。
