IF50.5｜反铁电-铁电竞争相诱导超高电机械响应

在NaNbO3薄膜中利用反铁电-铁电相竞争，实现有效压电系数超过5000 pm/V。

这篇按生信解读号的读法拆：先看背景和问题，再看作者怎么做、做出了哪几条硬发现，最后把数据和代码收走。

研究背景

压电材料在换能器、声学器件中作为机械能与电能的可逆转换器至关重要。传统上，高压电响应通常通过两种策略实现：一是将组分调至准同型相界（MPB），使多个铁电相能量相近；二是引入纳米尺度结构异质性，通过化学掺杂或自组装纳米柱增强结构不稳定性。这些策略在Pb(Zr,Ti)O3、(K,Na)NbO3、Pb(Mg,Nb)O3-PbTiO3等体系中已将薄膜有效压电系数提升至约1000 pm/V。然而，反铁电材料因其固有的反平行极化排列，在电场诱导下可发生反铁电-铁电相变，伴随巨大应变，但这一机制在薄膜中尚未被充分利用。

科学问题

卡在哪里： 反铁电-铁电相变虽能产生大应变，但室温下稳定反铁电与铁电相共存极具挑战，因为铁电相通常仅在低温下稳定。此外，如何在薄膜中通过衬底约束和取向工程实现这种相共存，并利用其提升压电性能，此前缺乏系统设计。

本文要回答： 本文旨在通过相图和第一性原理计算指导，在(111)取向SrTiO3衬底上外延生长NaNbO3薄膜，实现反铁电正交相与铁电菱方相共存，并验证其超高压电响应。

技术路线

作者主要用了：第一性原理计算、同步辐射XRD、TEM/STEM、PFM、激光多普勒振动测量、相场模拟。

作者首先基于NaNbO3体相相图，发现反铁电P相与铁电N相在低温下共存，且第一性原理计算表明两者能量差很小，在晶格常数约3.9 Å处能量曲线重叠，接近SrTiO3衬底晶格常数。因此选择(111)取向Nb掺杂SrTiO3衬底，利用其三重对称性稳定菱方N相，通过溅射生长200 nm外延薄膜。随后用同步辐射XRD确认N相与P相共存及比例约1:3，并通过TEM/STEM观察原子尺度相分布。电学测量和PFM证实反铁电-铁电相变行为，最后用激光多普勒振动计测量有效压电系数，并用相场模拟揭示相变过程中的畴动力学。

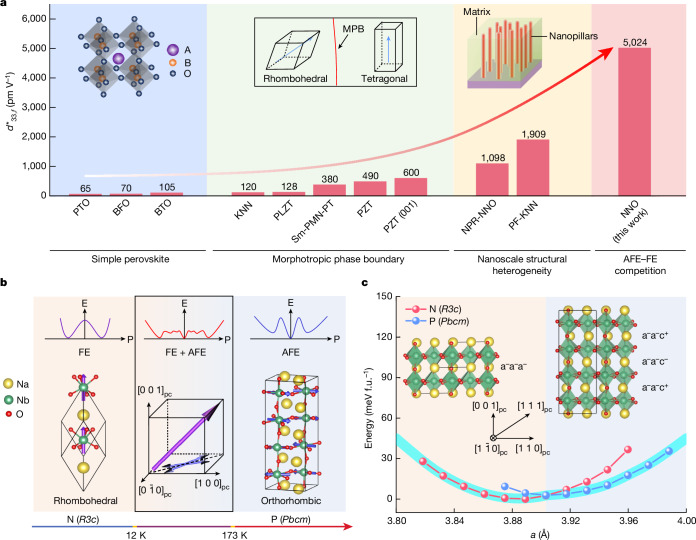

图 1　Fig. 1。图1对比了不同设计策略下代表性薄膜的有效压电系数d33,f，显示NaNbO3薄膜的d33,f超过5000 pm/V，远高于传统MPB和纳米异质性策略。同时展示了NaNbO3相图、反铁电与铁电相极化方向示意图以及第一性原理计算的自由能随晶格常数变化曲线，表明在约3.9 Å处两相能量重叠，为衬底选择提供依据。

核心亮点

亮点 1｜薄膜中实现反铁电-铁电相共存

通过(111)取向Nb掺杂SrTiO3衬底外延生长NaNbO3薄膜，同步辐射XRD和TEM证实薄膜中同时存在菱方R3c铁电N相和正交Pbcm反铁电P相，比例约为1:3。N相晶格参数为3.919 Å，P相为3.898 Å，两者均与衬底共格生长。XRD φ扫描显示N相和P相均呈现三重对称性，AFM表面形貌显示P相畴呈120°角分布，N相位于P相畴之间。高分辨TEM和FFT进一步确认P相具有a−a−c+/a−a−c−氧八面体旋转模式，而N相仅具有a−a−a−模式。这种相共存为后续电场诱导相变和超高压电响应奠定了基础。

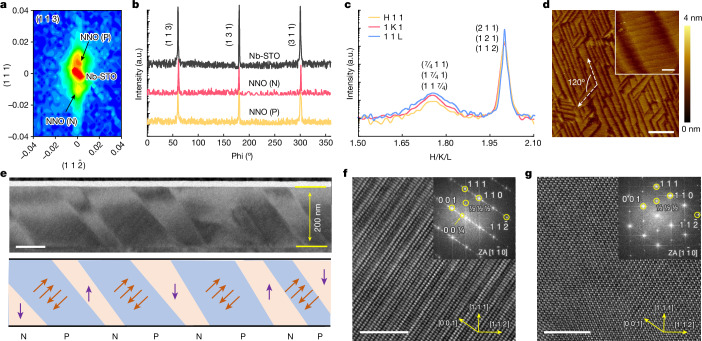

图 2　Fig. 2。图2展示了NaNbO3/Nb-STO(111)异质结构的同步辐射XRD结果，包括(113)倒易空间图、φ扫描和7/4衍射峰线扫描，证实N相和P相共存且均呈三重对称性。AFM表面形貌显示P相畴呈120°角分布，N相位于其间，表面粗糙度约300 pm。截面TEM图像和示意图进一步展示了相共存和极化方向排列。

亮点 2｜电场诱导反铁电-铁电相变

P-E回线测量显示，初始状态下薄膜呈现铁电性，剩余极化约13.6 μC/cm²，源于N相。当电场增大时，出现五个电流切换峰，表明反铁电相向铁电相转变。饱和极化在1750 kV/cm电场下达到34.6 μC/cm²，矫顽场约210 kV/cm。Landau理论模拟以FE:AFE=1:3的比例重现了实验P-E回线，证实相变过程。PFM写入实验表明，在10 V偏压下可写入并切换铁电畴，且畴扩展区域超出写入区域，说明畴切换可由邻近畴的切换活动驱动。这些结果证实了电场诱导的反铁电-铁电相变。

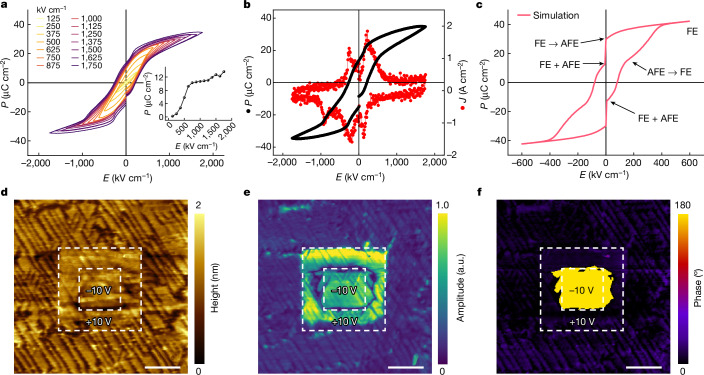

图 3　Fig. 3。图3展示了NaNbO3薄膜的电学性能。P-E回线显示初始铁电性，剩余极化约13.6 μC/cm²；动态回线和电流曲线显示五个切换峰，表明反铁电-铁电相变。Landau理论模拟以FE:AFE=1:3重现实验回线。PFM图像显示在10 V偏压下可写入和切换铁电畴，畴扩展超出写入区域，证实相变可逆性。

亮点 3｜超高压电系数与巨应变

激光多普勒振动计测量显示，在300 kV/cm电场下，NaNbO3薄膜的有效压电系数d33,f约为5024 pm/V，电场诱导应变约2.5%。随着电场增加，应变呈现非线性增强，且滞后较小，表明相变主导而非缺陷诱导。频率依赖测量显示，在200 Hz低频下，d33,f可达18400 pm/V，应变高达9.2%。相场模拟表明，应变响应主要来自反铁电-铁电相变过程中相界移动和畴切换，尤其在相变临界点附近，相界处压电系数极高。这些结果证明了反铁电-铁电相竞争策略在提升电机械响应方面的巨大潜力。

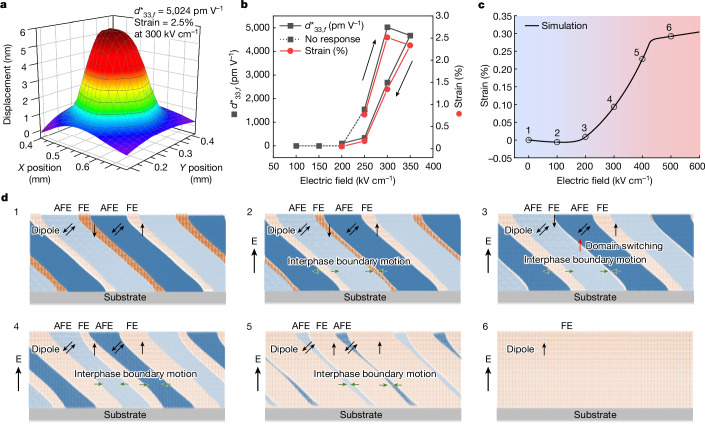

图 4　Fig. 4。图4展示了NaNbO3薄膜的电机械响应。三维表面位移图显示在1 V交流驱动下薄膜表面位移分布。电场依赖的有效压电系数在300 kV/cm时约5024 pm/V，应变约2.5%。相场模拟显示应变随电场变化趋势与实验一致，并揭示畴动力学：初始反铁电-铁电共存，电场驱动相界移动和畴切换，最终转变为单一铁电畴，伴随巨应变。

亮点 4｜相场模拟揭示畴动力学机制

相场模拟再现了实验观察到的应变随电场变化趋势。初始态下，反铁电相与铁电相共存，铁电畴具有向上和向下极化。施加向上电场后，向上极化畴扩展，向下极化畴先缩小后切换，极化旋转发生在相界处。随着电场进一步增大，反铁电相开始转变为铁电相，直至整个薄膜变为单一向上极化畴。这一过程中应变显著增加，表明反铁电-铁电相变是超高压电响应的主要来源。模拟还显示，在相界处压电系数极高，进一步支持了相竞争策略的有效性。

生信可带走

这一块是给做分析的人用的，不是科普点缀。

• 方法栈： 第一性原理计算、同步辐射XRD、TEM/STEM、PFM、激光多普勒振动测量、相场模拟
• 公开数据： 原文未给出公开组学登录号
• 代码： 原文未给出公开 GitHub/GitLab 仓库
• 谁该点开原文： 从事压电/铁电材料、薄膜生长、相场模拟和电机械器件研究的科研人员。

带走一句

利用反铁电-铁电相竞争可在薄膜中实现超高压电响应，为设计高性能电机械器件提供了新思路。
